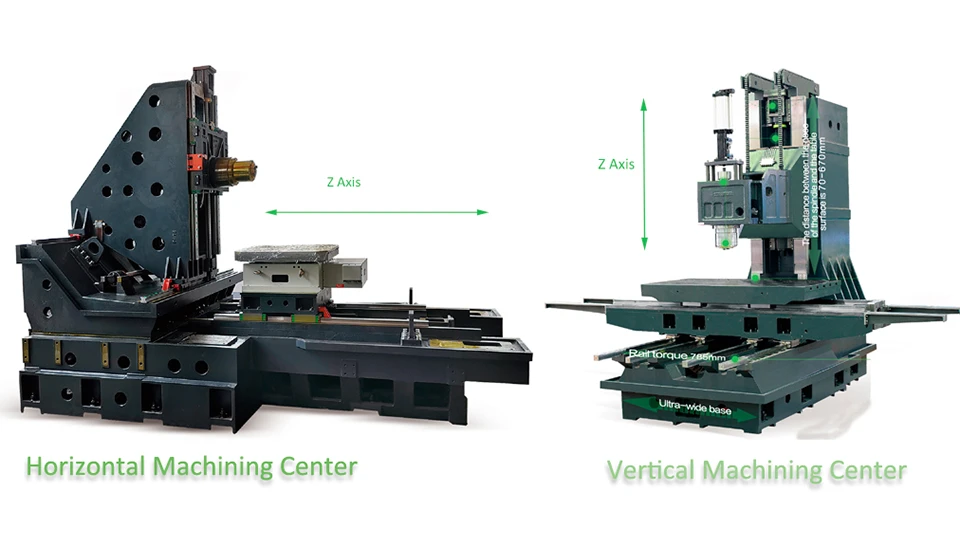

Quelle est la différence entre les centres d'usinage horizontaux et verticaux ?

Dans le paysage concurrentiel de la fabrication moderne, le choix du bon équipement CNC est la pierre angulaire de la rentabilité et de la précision. Pour les propriétaires d'ateliers d'usinage et les responsables de production, le débat se résume souvent à une décision cruciale : centre d'usinage vertical (VMC) ou centre d'usinage horizontal (HMC).

Bien que les deux plates-formes utilisent des outils de coupe rotatifs pour enlever de la matière d'une pièce, leurs conceptions structurelles dictent des capacités nettement différentes. Comprendre les différences nuancées entre les technologies VMC et HMC est essentiel pour optimiser les temps de cycle, maximiser le retour sur investissement et faire évoluer vos solutions de fabrication.

Voici une comparaison professionnelle approfondie des centres d'usinage CNC verticaux et horizontaux pour vous aider à réaliser un investissement éclairé.

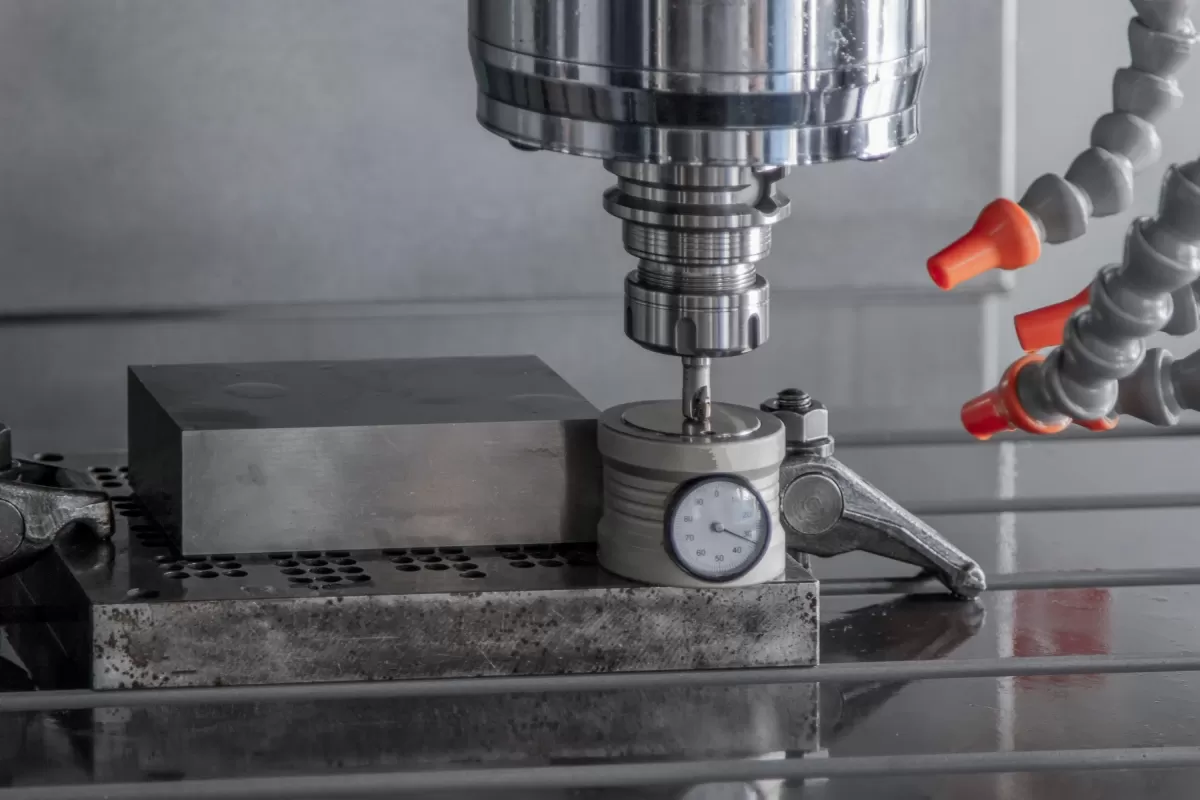

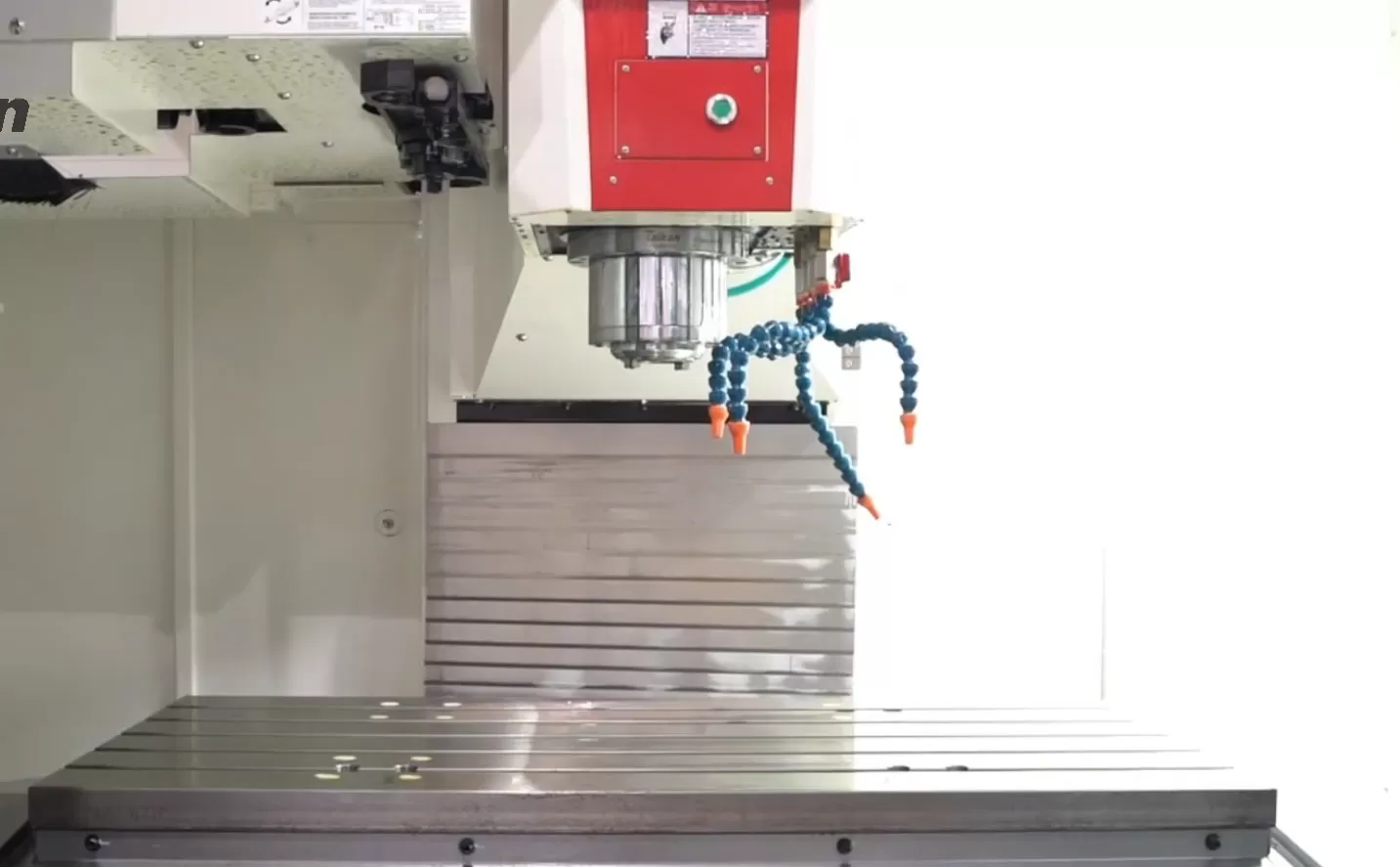

Qu'est-ce qu'un centre d'usinage vertical (VMC) ?

UnCentre d'usinage vertical(VMC) dispose d'un axe de broche orienté verticalement. L'outil de coupe descend depuis le dessus pour fraiser la surface supérieure de la pièce, qui est généralement montée sur une table de travail standard.

Idéal pour : pièces plates, travail de plaques, cavités de moules et opérations d'usinage sur une seule face.

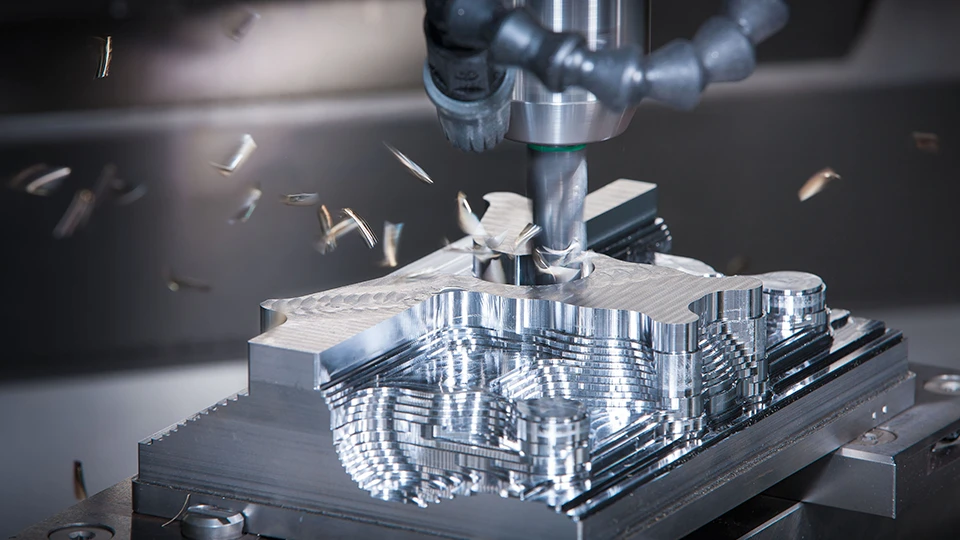

Principaux avantages du VMC

• Facilité d'installation et d'utilisation : Parce que la broche est positionnée au-dessus de la table, les opérateurs ont une vue claire et dégagée de l'action de coupe. Cela rend les VMC très intuitifs pour le réglage, le dépannage et la conception de montages personnalisés.

• Investissement initial inférieur : Les VMC sont structurellement moins complexes que leurs homologues horizontaux, ce qui entraîne des dépenses d'investissement initiales nettement inférieures.

• Encombrement compact : Généralement, les machines CNC verticales consomment moins d'espace au sol, ce qui les rend idéales pour les ateliers à surface limitée.

• Polyvalence dans les petites séries : Excellente pour la production à mélange élevé, faible volume et le prototypage rapide.

Limitations du VMC

• Mauvaise évacuation des copeaux : La gravité joue contre le VMC. Les copeaux ont tendance à s'accumuler dans les cavités profondes, ce qui peut entraîner une recoupe, une usure accélérée des outils et de mauvais états de surface s'ils ne sont pas gérés avec un liquide de refroidissement à haute pression.

• Usinage multi-faces limité : L'usinage de plusieurs côtés d'une pièce nécessite généralement un repositionnement manuel (retourner la pièce), ce qui augmente le risque de cumul des tolérances et ajoute du temps non productif.

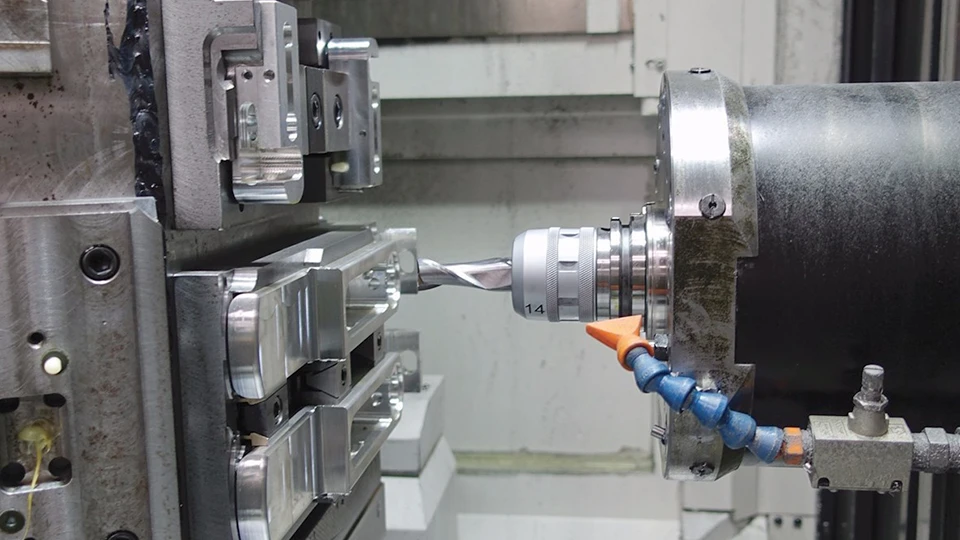

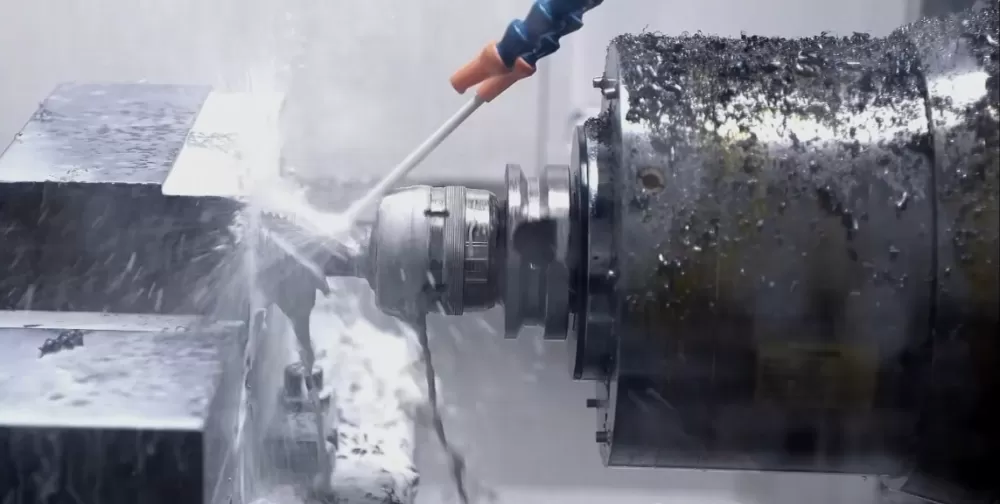

Qu'est-ce qu'un centre d'usinage horizontal (HMC) ?

UnCentre d'usinage horizontal(HMC) utilise un axe de broche orienté horizontalement parallèle au sol. Les HMC sont conçus pour une production intensive à volume élevé et intègrent généralement un changeur automatique de palettes (APC) et une table rotative (axe B).

Idéal pour : pièces complexes en forme de boîte, enlèvement de matière important et production continue à volume élevé.

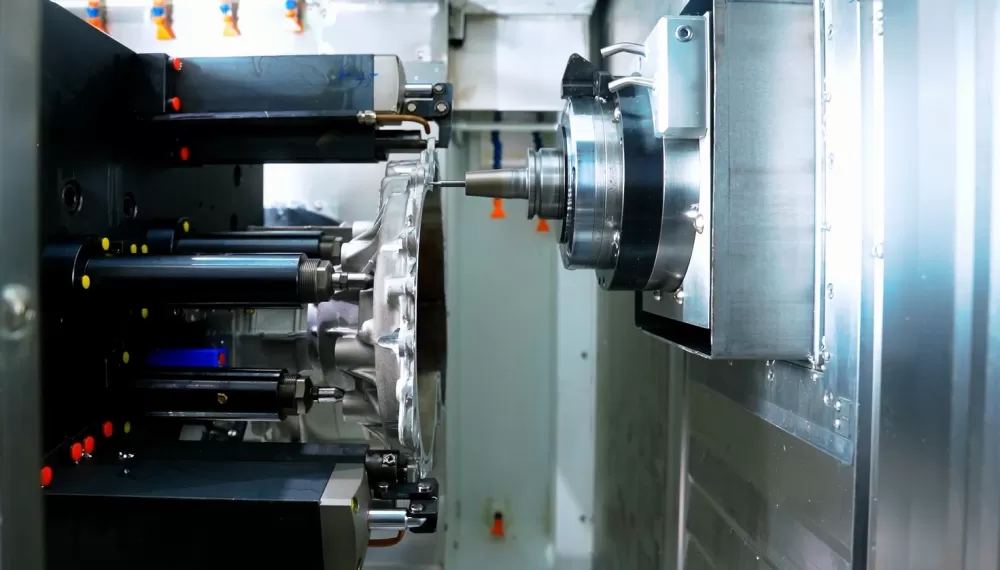

Principaux avantages du HMC

• Évacuation des copeaux supérieure : La gravité est le plus grand allié du HMC. Lorsque la broche horizontale coupe, les copeaux tombent naturellement loin de la pièce, prolongeant la durée de vie de l'outil et assurant une finition de surface impeccable.

• Efficacité à haut volume (montage sur pierre tombale) : L'intégration de montages en pierre tombale permet de monter plusieurs pièces sur plusieurs faces simultanément. Associé à une table rotative à 4e axe, la broche peut accéder à trois ou quatre côtés d'une pièce en un seul réglage.

• Usinage ininterrompu : Grâce au changeur automatique de palettes (APC) standard, un opérateur peut charger, décharger ou inspecter des pièces sur une palette pendant que la machine continue de couper sur l'autre. Cela réduit considérablement le temps d'arrêt de la broche.

• Rigidité supérieure : Les HMC sont conçus avec une base en fonte plus lourde pour absorber les vibrations sévères, permettant des coupes plus lourdes, des vitesses d'avance plus rapides et une précision supérieure dans les alliages durs.

Limitations du HMC

• Investissement en capital important : Un HMC coûte généralement 2 à 3 fois plus cher qu'un VMC de volume de travail comparable.

• Programmation et configuration complexes : L'utilisation d'un HMC, en particulier avec des montages en pierre tombale multi-pièces et des changeurs de palettes, nécessite des compétences avancées en programmation FAO et des solutions de serrage spécialisées.

• Encombrement plus important : Les HMC exigent beaucoup plus d'espace au sol en raison des changeurs de palettes et des enceintes de machine plus volumineuses.

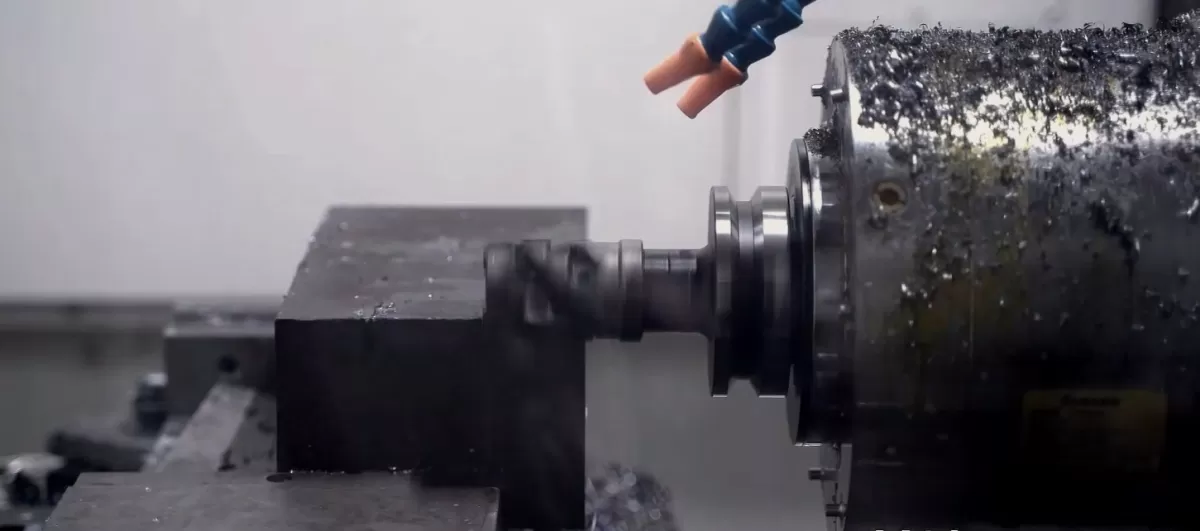

VMC vs. HMC : La comparaison essentielle

Pour vous aider à simplifier votre décision d'achat, voici une comparaison directe selon les paramètres de fabrication les plus critiques :

Comment choisir la bonne machine CNC

Choisir entre un VMC et un HMC se résume en fin de compte aux applications spécifiques et au modèle commercial de votre atelier.

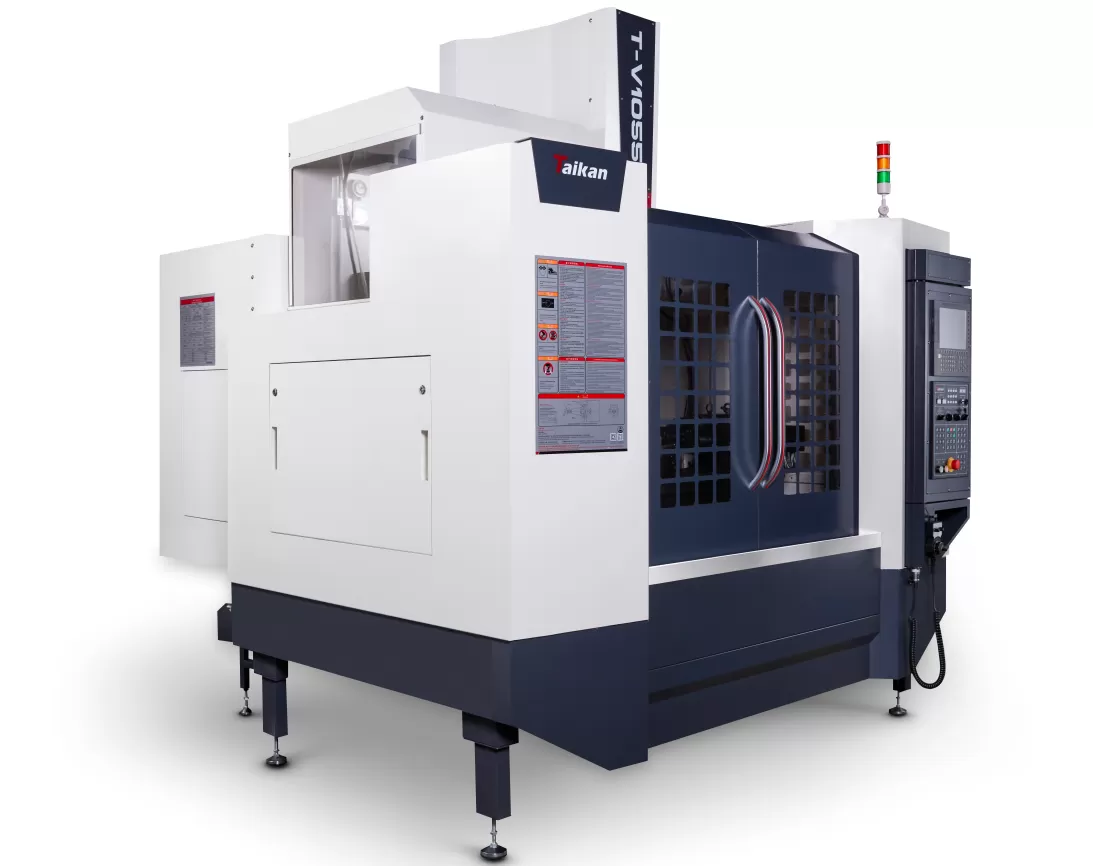

Investissez dans unTaikan vertical machining centersi :

• Vous êtes un atelier d'usinage traitant des prototypes en pièce unique ou de petites séries.

• Vos pièces principales sont des plaques planes, des moules, des matrices ou de grands panneaux aérospatiaux à face unique.

• Vous avez des contraintes budgétaires et avez besoin d'un retour sur investissement rapide (ROI).

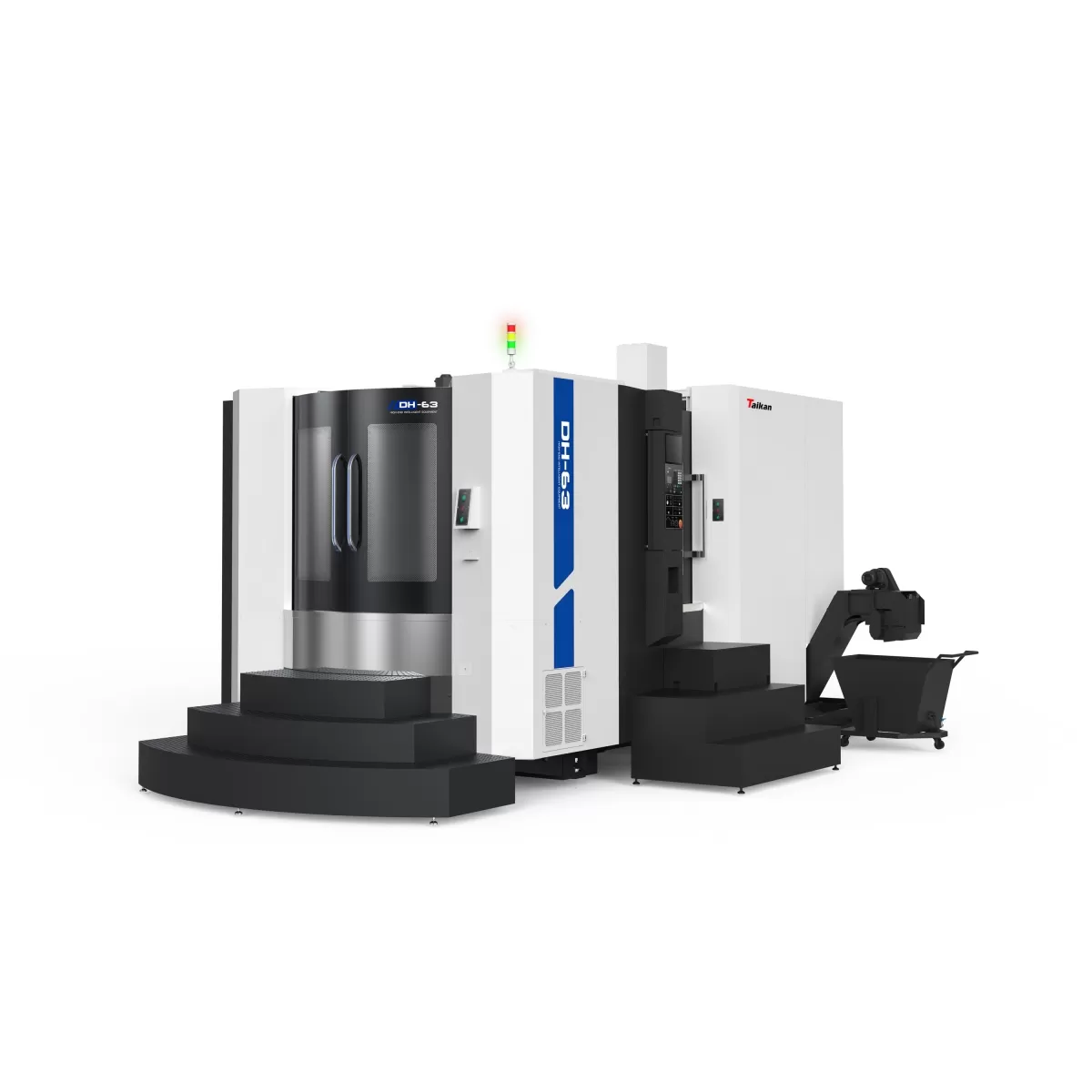

Investissez dans unhigh precision cnc horizontal machiningsi :

• Vous fabriquez des pièces complexes à faces multiples (comme des blocs moteurs, des carters de pompe ou des boîtiers de boîte de vitesses).

• Votre production exige une fabrication en grand volume et en "lights-out" (automatisée sans surveillance).

• Vous souhaitez réduire les temps de réglage et minimiser le coût de main-d'œuvre par pièce grâce à la palettisation.

Conclusion

Dans le débat VMC vs HMC, il n'y a pas de réponse unique. Les centres d'usinage verticaux offrent une polyvalence et une valeur inégalées pour le travail à faible volume et sur une seule face. Inversement, les centres d'usinage horizontaux sont des moteurs industriels, conçus pour réduire les temps de cycle et dominer la production à haut volume grâce à un contrôle supérieur des copeaux et à une accessibilité multi-faces. En alignant le choix de votre machine sur votre stratégie de production, vous établissez une base solide pour l'excellence de fabrication à long terme.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
