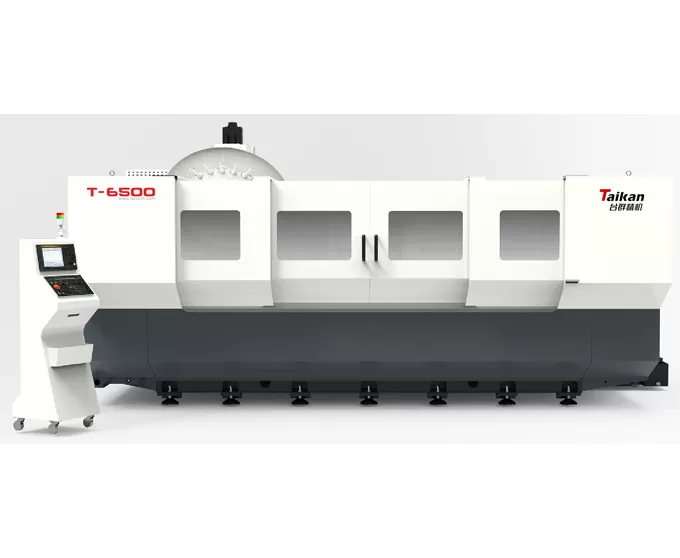

Centre d'usinage à colonne mobile pour profils HT-6500

Course

Course de la table (axe X)

mm

6500

Course du chariot (axe Y)

mm

400

Course de la poupée (axe Z)

mm

350

Distance du nez de broche à la table

mm

200-550

Table

Dimensions de la table

mm

6500*400

Charge max.

kg

1000

Rainure en T (nombre-largeur*espacement)

mm

4-14*100

Broche

Puissance du moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

23.6/35

Vitesse de broche

rpm

20-12000

Diamètre de broche

mm

Ф100

Cône de broche

/

BT30

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

50/30/36

Précision

Précision de positionnement (X/Y/Z)

mm

0.1/0.01/0.01

GB/T 18400.4

Répétabilité (X/Y/Z)

mm

0.06/0.006/0.006

(Course totale)

Magasin d'outils

Capacité du magasin d'outils

T

21

Poids max. de l'outil

kg

3

Longueur max. de l'outil

mm

200

Diamètre max. de l'outil (plein / adjacent vide)

mm

Ф60/Ф80

Autres

Système CNC

/

Mitsubishi M80VB

Source d'air

Flow

L/min

≥200（ANR）

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

20

Capacité du réservoir de liquide de refroidissement

L

550

Dimensions de la machine

mm

9800*2500*2400

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

13000
