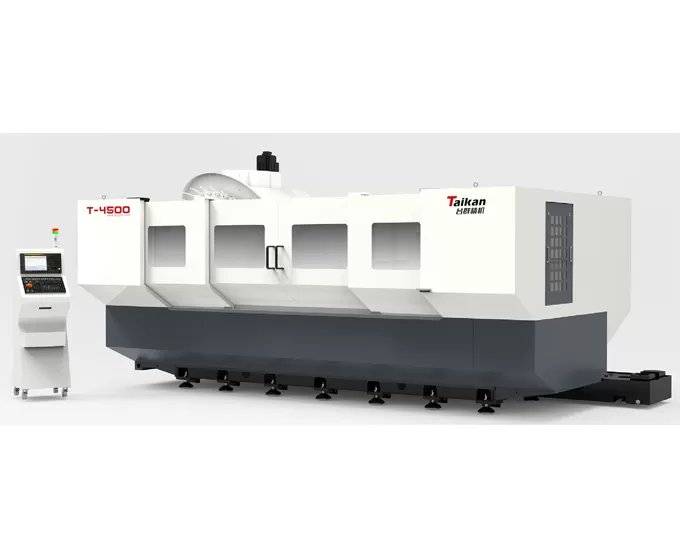

HT-4500 Centre d'usinage de profilés à colonne mobile

Courses

Course de la table (axe X)

mm

4500

Course du chariot (axe Y)

mm

400

Course de la poupée (axe Z)

mm

350

Distance du nez de broche à la table

mm

200-550

Table

Dimensions de la table

mm

4500*400

Charge maxi

kg

800

Rainure en T (nombre-largeur*espacement)

mm

4-14*100

Broche

Puissance moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

23.6/35

Vitesse de broche

rpm

20-12000

Diamètre de broche

mm

Ф100

Cône de broche

/

BT30

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

50/30/36

Précision

Précision de positionnement (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

Répétabilité (X/Y/Z)

mm

0.05/0.006/0.006

(Course totale)

Magasin d'outils

Capacité du magasin d'outils

T

21

Poids maxi d'outil

kg

3

Longueur maxi d'outil

mm

200

Diamètre maxi d'outil (plein / voisin vide)

mm

Ф60/Ф80

Autres

Système CNC

/

Mitsubishi M80VB

Alimentation en air

Flow

L/min

≥200（ANR）

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

20

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

7500*2500*2400

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

10000
