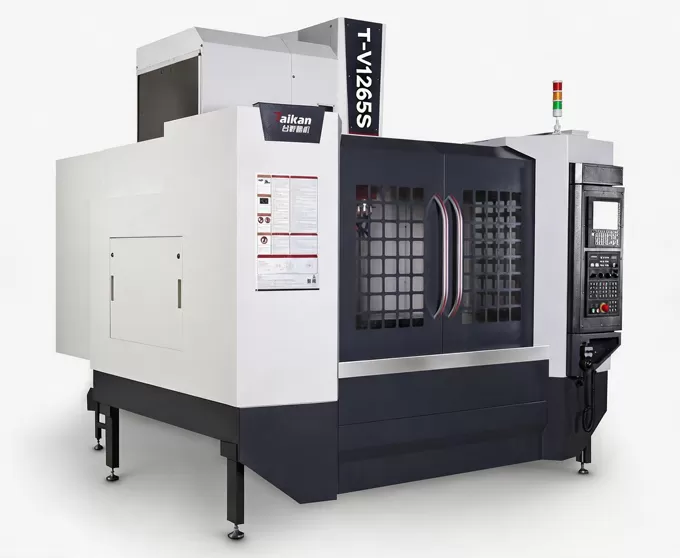

Taikan CNC: HT-V1265S Centre d'usinage vertical haute vitesse et haute efficacité

Points forts du centre d'usinage vertical HT-V1265S à haute vitesse et haute efficacité

Structure de la machine

Grâce à l'analyse par éléments finis, la structure a été optimisée—en tenant compte des considérations pratiques—pour améliorer la rigidité et la fréquence naturelle de la machine-outil.

Guidages et vis à billes

Les vis-mères des axes X, Y et Z sont de haute précision de grade C3 ; les axes X et Y sont équipés de vis-mères standard 4012, tandis que l'axe Z utilise une vis-mère à pas fin 4010, garantissant ainsi la rigidité de la transmission par vis et prolongeant sa durée de vie.
Les trois axes X, Y et Z sont équipés de guides linéaires à rouleaux de taille 45, capables de supporter des charges plus lourdes et de répondre aux exigences de l'usinage 4 axes, des opérations sur montage et de la découpe de haute précision dans des conditions de charge lourde.

Broche

La machine est livrée de série avec une broche à long nez à entraînement direct haute vitesse de 12 000 tr/min. Offrant une excellente dissipation thermique et une déformation thermique minimale, elle est également équipée d'un système de refroidissement qui contrôle efficacement la dilatation thermique, améliorant ainsi la précision d'usinage et la finition de surface.

Magazine Outils

Magasin d'outils à bras à 24 poches : Bonne stabilité, changements d'outils fiables, et assure une continuité

Application du centre d'usinage vertical haute vitesse et haute efficacité HT-V1265S

La machine-outil est adaptée à l'usinage multi-variétés et en petites séries de pièces complexes telles que des composants en forme de boîtier de taille moyenne et petite, des plaques, des disques, des vannes, des carters et des moules. Elle est largement utilisée dans des secteurs tels que les pièces de précision, les produits 5G, la quincaillerie, les pièces automobiles et les dispositifs médicaux.

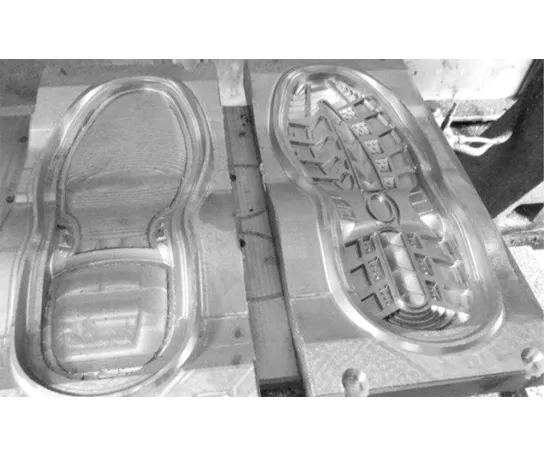

Exemple de pièce 1

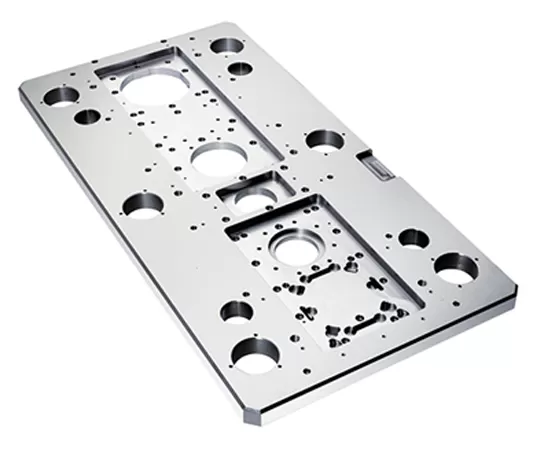

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Spécifications du centre d'usinage vertical haute vitesse et haute efficacité HT-V1265S

Item		Unit	HT-V1265S	Remarques
Course	Course de la table (axe X)	mm	1200
	Course du chariot (axe Y)	mm	650
	Course de la poupée (axe Z)	mm	600
	Distance du nez de broche à la surface de la table	mm	80~680
	Distance du centre de la broche à la surface de guidage de la colonne	mm	707
Table de travail	Dimensions de la table	mm	1000*500
	Charge max. (charge uniformément répartie)	kg	500
	Rainure en T (nombre de rainures - largeur de rainure * entre-axe)	mm	5-18*100
Broche	Puissance moteur (nominale/courte durée)	kW	7.5/11
	Couple moteur (nominal/courte durée)	N.m	35.8/95.5
	Plage de vitesses	tr/min	50~10000
	Diamètre de broche	mm	φ150
	Cône de broche	/	BBT40
Vitesse	Plage de vitesse d'avance de coupe	mm/min	1-10000
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z	m/min	36/36/30
Magasin d'outils	Capacité d'outils	pcs	24
	Poids max. d'outil	kg	7
	Longueur max. d'outil	mm	250
	Diamètre max. d'outil (plein/à côté libre)	mm	Φ75/Φ150
Autres	Système CNC	/	Mitsubishi M80VB
	Capacité de l'équipement	KVA	25
	Capacité du réservoir de liquide de refroidissement	L	300
	Dimensions de la machine	mm	300026773000	Correspondant aux axes XYZ
	Poids (approx.)	Kg	6500

Les informations de cette page sont données à titre indicatif seulement. Les spécifications et détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
