Qu'est-ce qu'un VMC ? Un guide complet sur les centres d'usinage verticaux

Qu'est-ce qu'un centre d'usinage vertical (VMC) ?

Un centre d'usinage vertical, communément appelé VMC (également connu sous le nom deFraiseuses verticales), est une fraiseuse à commande numérique par ordinateur (CNC) dont l'axe de la broche est orienté verticalement. En termes simples, l'outil de coupe pointe directement vers le bas en direction de la pièce à usiner, qui repose sur une table se déplaçant selon les axes X et Y, tandis que la tête de broche se déplace verticalement selon l'axe Z.

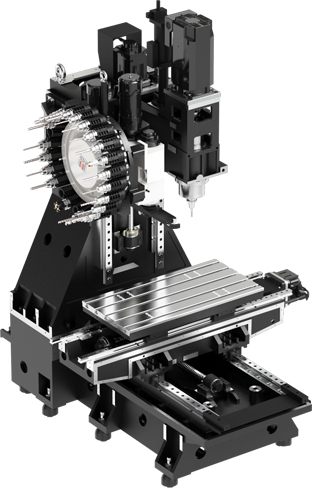

Les VMC modernes sont construites autour de quelques éléments structurels essentiels : un bâti et une colonne en fonte fortement nervurés pour l'amortissement des vibrations, des glissières linéaires de précision ou des glissières prismatiques, une broche à grande vitesse, un changeur d'outils automatique et une commande CNC qui traduit le code G en un mouvement multi-axes fluide. De nombreuses machines intègrent également la gestion des copeaux, des systèmes de refroidissement et même des changeurs de palettes. Des configurations simples à 3 axes à l'usinage simultané complet 5 axes, la plateforme s'adapte à vos ambitions.

La famille des VMC va du simple au très avancé :

· VMC 3 axes– Déplace l'outil en X, Y et Z. Le cheval de bataille pour les pièces prismatiques et l'usinage général. Une VMCCentre d'usinage vertical 3 axesest largement utilisée dans les environnements de production standard en raison de sa stabilité et de son efficacité pour traiter la plupart des tâches d'usinage.

· VMC 4 axes– Ajoute un axe rotatif (généralement une table rotative sur X ou Y), permettant de travailler sur plusieurs faces de la pièce en un seul montage.

· VMC 5 axes– Ajoute deux axes rotatifs, permettant à l'outil d'atteindre des angles composés et des contre-dépouilles. Disponible en configurations simultanées 5 axes complètes ou en positionnement 3+2. Cette catégorie deCentre d'usinage vertical 5 axes élimine les multiples montages et améliore la précision sur les pièces complexes.

Découvrez la gamme de machines VMC de Taikan en Chine

Comment fonctionne un centre d'usinage vertical ?

Un programme CN pilote l'ensemble du processus. Une fois la pièce fixée sur la table, la broche fait tourner l'outil de coupe à la vitesse programmée. La machine déplace ensuite l'outil le long des axes X, Y et Z pour enlever de la matière. Un changeur d'outils automatique remplace les outils en quelques secondes, de sorte qu'une seule machine peut fraiser, percer, tarauder, aléser et réamer sans intervention manuelle. Le liquide de refroidissement haute pression élimine les copeaux, gardant la zone de coupe propre et le processus stable.

Le résultat est une précision reproductible au niveau du micron, aussi bien pour les petites séries que pour les grandes quantités.

Pourquoi les fabricants préfèrent les centres d'usinage verticaux

Lorsque les acheteurs comparent les machines-outils, ils se soucient desavantages du centre d'usinage vertical, prix de la machine VMC, rigidité, disponibilité de la broche et support à long terme.Voici où les VMC gagnent :

· Accès opérateur– La conception verticale ouverte rend le réglage, l'inspection et le chargement des pièces rapides. La visibilité de la broche augmente directement le taux d'utilisation de la machine.

· Rigidité avec rentabilité– Les forces de coupe s'exercent directement vers le bas dans la base lourde. Une VMC bien construite offre des finitions et des précisions conformes aux normes ISO, AS et IATF à un prix de machine VMC qui favorise un retour sur investissement rapide.

· Polyvalence– Une seule VMC usine l'aluminium, l'acier, l'acier inoxydable, le titane et les plastiques. Elle gère le fraisage, le perçage et le taraudage rigide en un seul cycle.

· Évolutivité– Ajoutez des palpeurs, du liquide de refroidissement par broche, des convoyeurs de copeaux ou un chargement robotisé. Une VMC évolue avec vos besoins de production et s'intègre dans les flux de travail de l'Industrie 4.0.

· Valeur de revente et support– L'architecture VMC est mondialement répandue. Les machines conservent leur valeur, et choisir un écosystème CNC soutenu par desfabricants de centres d'usinage verticaux CNCétablis garantit une productivité à long terme et un support de service fiable.

Principaux domaines d'application des VMC

La flexibilité de la VMC en fait le cheval de bataille d'innombrables industries. Voici où vous les trouverez quotidiennement :

· Composants automobiles et de véhicules électriques : blocs moteurs, culasses, carters de transmission, composants de bacs de batterie et flasques de moteurs électriques.

· Aérospatiale et défense : supports structurels, carters d'actionneurs, panneaux nervurés et boîtiers d'instruments — souvent en aluminium et en titane.

· Fabrication de dispositifs médicaux : implants orthopédiques, instruments chirurgicaux et pièces d'équipement de diagnostic qui exigent des finitions de surface impeccables et une traçabilité.

· Ingénierie générale et ateliers de sous-traitance : production en petites séries, prototypes uniques, pièces de rechange et travaux d'outillage.

· Électronique et 3C : cadres de smartphones, boîtiers d'ordinateurs portables et dissipateurs thermiques nécessitant un usinage à grande vitesse et à avance élevée en grandes quantités.

· Moules et matrices : noyaux de moule d'injection, cavités et fabrication d'électrodes où la précision de profil est critique.

Comment choisir le bon centre d'usinage vertical

Choisir le bon VMC ne consiste pas à acheter la machine la plus chère, mais à adapter les capacités de la machine à votre portefeuille de pièces et à l'ambition de votre usine. Utilisez ce guide structuré pour cadrer votre évaluation.

1. Enveloppe de travail– Les courses de votre machine doivent correspondre à votre plus grande pièce brute plus les montages et le dégagement d'outil.

2. Broche– Vérifiez la plage de régime, la cône d'attachement (BT40, HSK-A63, etc.) et le couple. Les broches à grande vitesse (15 000 – 24 000 tr/min) réduisent les temps de cycle pour l'aluminium ; le couple à bas régime est important pour l'acier.

3. Configuration d'axes– Utilisez une VMC 3 axes pour la plupart des travaux prismatiques. Une VMC 5 axes ou une configuration 3+2 élimine les multiples montages sur les pièces complexes.

4. Automatisation et changeur d'outils– Plus de poches de changeur d'outils automatique (24, 30, 40+) signifie moins de temps d'arrêt pour les changements de production. Les systèmes de palpage ajoutent des contrôles qualité en cours de processus.

5. Commande et connectivité– Les commandes FANUC, Siemens, Heidenhain ou Mitsubishi doivent offrir une mise en réseau facile et une intégration de CFAO.

6. Coût total de possession– Vérifiez le support d'installation, la disponibilité des pièces détachées et la maintenance préventive. Un faiblePrix de la machine VMCn'a que peu de valeur sans un service local réactif.

Principaux fabricants de centres d'usinage verticaux

Le marché mondial des VMC est desservi par plusieurs constructeurs de classe mondiale. Comprendre le paysage vous aidera à évaluer la qualité, l'innovation et la valeur.

· DMG MORI : ingénierie germano-japonaise réputée pour ses solutions 5 axes haut de gamme et son automatisation intégrée.

· Mazak : pionnier des machines multi-tâches, offrant des VMC très rigides avec une technologie de commande fluide.

· Haas Automation : leader en volume avec une large gamme de VMC 3 axes et 5 axes, axée sur l'accessibilité et la rentabilité.

· Makino : réputé pour ses VMC à grande vitesse adaptées aux moules et matrices, à l'aérospatiale et à la production de précision.

· Taikan Machine : un fabricant de VMC CNC coté en bourse offrant un éventail complet de centres d'usinage verticaux, des modèles 3 axes robustes aux plateformes 5 axes avancées.

FAQ

Que signifie VMC en usinage ?
VMC signifie Centre d'usinage vertical, une fraiseuse CNC avec une broche orientée verticalement qui se déplace le long de l'axe Z tandis que la table se déplace en X et Y.

Quelle est la différence entre une VMC 3 axes et une VMC 5 axes ?
Une VMC 3 axes déplace l'outil en X, Y et Z. Une VMC 5 axes ajoute deux axes rotatifs, permettant à l'outil d'approcher la pièce sous plusieurs angles composés en un seul montage, ce qui réduit le montage d'outillage et améliore la précision.

Quelle est la fourchette de prix typique d'une machine VMC ?
Les prix varient considérablement en fonction des courses, des spécifications de la broche, du nombre d'axes et de la marque. Les VMC 3 axes d'entrée de gamme peuvent démarrer à un niveau d'investissement modeste, tandis que les machines 5 axes à grande capacité et entièrement équipées justifient un prix élevé. Pour un devis précis et compétitif adapté à vos besoins de production, il est préférable de consulter directement un spécialiste.

Quelles sont les industries qui utilisent le plus les centres d'usinage verticaux ?
L'automobile, l'aérospatiale, les dispositifs médicaux, l'ingénierie générale, l'électronique et la fabrication de moules comptent parmi les plus grands utilisateurs.

Comment choisir un fabricant de VMC CNC ?
Recherchez une entreprise responsable publiquement avec une expérience avérée dans votre industrie, un support d'application local, une disponibilité des pièces de rechange et une documentation transparente des performances. Demandez des essais de coupe sur votre propre matériau.

Quelle est la durée de vie d'une VMC ?
Avec un entretien approprié, une VMC de qualité peut offrir une excellente précision pendant 10 à 20 ans, voire plus. La structure de la machine, la conception des glissières et le support de service sont les principaux indicateurs de longévité.

Conclusion

Vous recherchez un centre d'usinage vertical à haute valeur et haute stabilité ? Taikan Machine propose une gamme complète de solutions VMC, du 3 axes au 5 axes sophistiqué. Nos machines sont construites sur des structures en fonte éprouvées, dotées de broches haute performance et soutenues par un réseau de service mondial qui vous maintient en production.

Contactez-nouspour une analyse gratuite et sans engagement de sélection d'équipement et le dernier devis. Trouvons la VMC Taikan exacte qui fera passer votre atelier au niveau supérieur.
