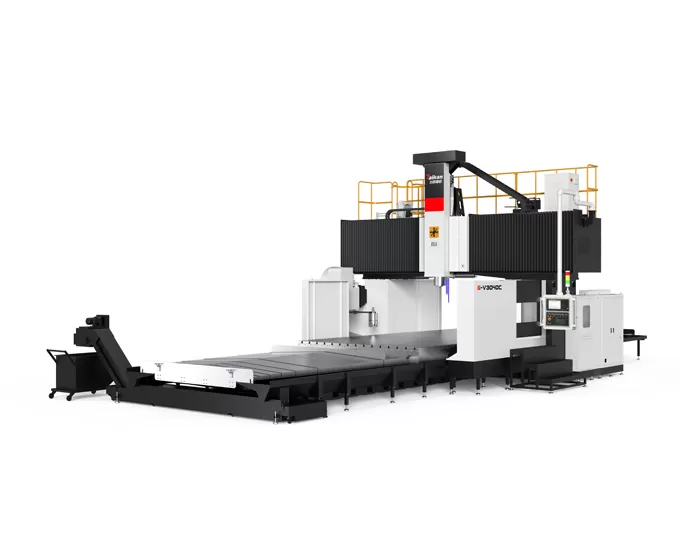

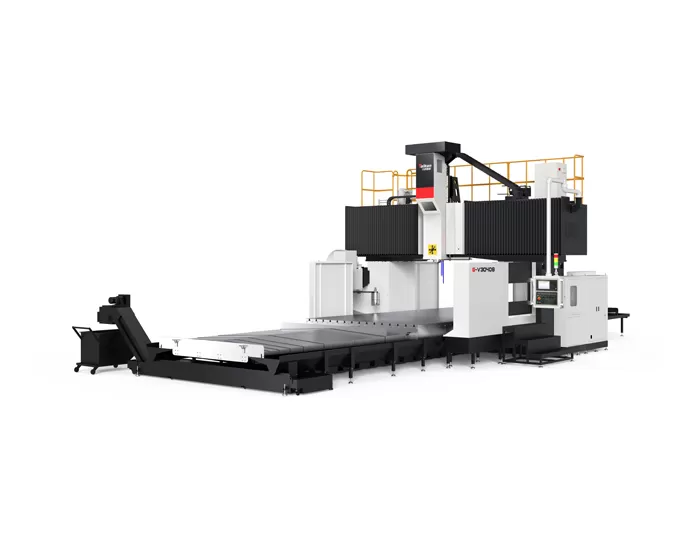

Name: Centre d'usinage à portique à guides linéaires 3 axes HG-V3040 A/B/C/Z
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique de G-V3040 A/B/C/Z Guides linéaires 3 axes Centre d'usinage portique

Structure de la machine

La machine comporte une structure fixe de cadre de portique avec une table de travail mobile.
Faisceau à haute rigidité: la poutre adopte une conception rectangulaire à grande section transversale. Le rapport hauteur/largeur est optimisé grâce à une analyse de simulation, améliorant considérablement sa résistance à la flexion et à la torsion, assurant une stabilité de précision.
Grand bélier à section transversale: Le bélier a une taille de section transversale de 420x420mm, soutenu par quatre rails de guidage linéaires dans un agencement semi-fermé. Cela fournit un support haute résistance avec une faible résistance au frottement, garantissant un fluage nul à basse vitesse, des vibrations minimales, une réponse rapide et d'excellentes performances dynamiques et statiques, des exigences de maintenance faibles et une longue durée de vie.
Table de support multiple: La table est soutenue par plusieurs glissières rapprochées, assurant des performances porteuses stables et fiables avec une excellente rétention de précision.

Diverses options de broche

Diverses options d'entraînement
Configurable avec entraînement par courroie, tête d'engrenage, broche électrique et tête de fraisage automatique à angle droit.
Broche à engrenages
Dispose d'une interface BT50 avec une vitesse maximale de 6000 tr/min et un couple de sortie allant jusqu'à 1331Nm. La boîte de vitesses et le moteur principal sont séparés de la broche, minimisant efficacement les problèmes de précision causés par la génération de chaleur.
Broche motorisée
Broche électrique BT50-10000rpm haute puissance et robuste qui offre un couple élevé, une vitesse élevée et de faibles vibrations, offrant une expérience d'usinage exceptionnelle.
Broche entraînée par courroie
Utilise une unité de broche BT50-6000rpm à grande vitesse, offrant des performances de coupe efficaces.
Contrôle thermique
Standard avec un système de refroidissement d'huile pour réduire la température de la broche, prolonger la durée de vie du roulement et minimiser l'impact de la déformation thermique sur la précision d'usinage.

Système d'alimentation

Rails à trois lignes: les trois axes (XYZ) utilisent des rails de guidage linéaires à rouleaux robustes, faciles à entretenir, qui ont une faible résistance au frottement, une réponse rapide des pièces mobiles, zéro fluage à basse vitesse, et d'excellentes performances dynamiques et statiques.
Courroie d'entraînement: Les moteurs à axe XY utilisent la réduction de la courroie pour augmenter le couple de transmission, réduire l'inertie de la charge, améliorer les performances d'entraînement et fournir une maintenance simple et rentable.
Conduite par engrenages: le moteur est réduit grâce à un réducteur à faible contrecoup, ce qui augmente la transmission de couple. Combiné avec des vis principales plus grandes, cela garantit des vitesses d'entraînement rapides, des performances stables et une haute précision (axe X ≥ 4200mm/axe Y ≥ 3700mm).
Équilibrage de l'azote: le système d'entraînement de l'axe Z utilise un servomoteur directement couplé à une vis à billes, avec un système d'équilibrage à double cylindre des deux côtés du vérin pour assurer une inversion en douceur de l'alimentation de l'axe Z et une réponse dynamique rapide.
Compensation thermique: La vis à billes présente une structure pré-tendue aux deux extrémités, éliminant efficacement la perte de précision causée par la dilatation thermique.

Enlèvement de puce et réservoir de liquide de refroidissement

Convoyeur à copeaux en spirale: un ensemble de chaque côté de la table de travail, avec un diamètre de vis de 120mm et une grande section transversale en acier carré, expulsant rapidement les puces à l'extérieur de la machine.
Convoyeur élévateur à copeaux de type chaîne: situé à l'extrémité de la machine, avec une pente de 45 degrés, une plaque de chaîne plus large et des barres de grattoir en dents de scie, collectant rapidement les copeaux dans le petit convoyeur à copeaux.
Convoyeur à petites puces: collecte et transporte des puces.
Réservoir de liquide de refroidissement: Système de filtration multicouche pour filtrer les impuretés et assurer un usinage en douceur.

Enlèvement de puce et réservoir de liquide de refroidissement

Centre d'usinage portique G-V3040 A/B/C/Z à 3 axes Guides linéaires

La série de machines est principalement utilisée pour l'usinage à grande vitesse et de haute précision de pièces dans des industries telles que les composants automobiles, les moules, les machines de construction, les vannes, le transport ferroviaire, l'énergie, les machines agricoles, et machines d'extraction de charbon.

Spécifications du centre d'usinage à portique HG-V3040 A/B/C/Z à guidages linéaires 3 axes

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
Course	Course axe X		mm	4200	5200	6200	8400	4200	5200	6200	8400
	Course axe Y		mm	3700				3700
	Course axe Z		mm	1000 (en option 1250)				1000 (en option 1250)
	Distance du nez de broche à la table		mm	250～1250 (en option 250～1500)			200～1200	100～1100 (en option 100～1350)
	Largeur effective du portique		mm	3480				3480
Table	Dimensions de la table (L×l)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	Charge max.		kg	24000	28000	32000	36000	24000	28000	32000	36000
	Rainure en T (Largeur×Pas×Qté)		mm	2820015				2820015
Broche	Type d'entraînement		/	Transmission par engrenages (en option : courroie)				Broche motorisée
	Vitesse de broche max.		tr/min	6000				10000 (en option 15000, 18000)
	Puissance broche (Nominale/Pointe)		kW	22/35				26/45
	Couple délivré (Nominal/Pointe)		N.m	790/1258				305/623
	Section du coulisseau (coulisseau carré)			420×420 (en option : glissières prismatiques axe Z 400×400, 450×450)				420*420
	Cône de broche		/	BT50				BT50 (en option BBT40, HSK-A63)
Changeur automatique d'outils (ATC) (en option)	Nombre d'outils		T	24(40)				24(40)
	Diamètre max. outil (plein/adjacent)		mm	φ110/φ200				φ110/φ200
	Longueur max. outil		mm	350				350
	Poids max. outil		kg	18				18
Avance	Plage d'avance (Coupe)		m/min	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	Vitesse de déplacement rapide (X/Y/Z)		m/min	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
Précision	Précision de positionnement (sans/avec règle de mesure)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	Répétabilité (sans/avec règle de mesure)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Autres	Contrepoids de l'axe Z		/	Équilibrage hydraulique + azote				Équilibrage hydraulique + azote
	Commande numérique		/	FANUC 0I-MF PLUS (en option Siemens 828D)				FANUC 0I-MF PLUS (en option Siemens 828D)
	Alimentation en air	Flow	L/min	300				300
		Pression	MPa	0,6~0,8				0,6~0,8
	Puissance électrique totale		kVA	70				70
	Capacité du réservoir de liquide de refroidissement		L	800				800
	Dimensions de la machine	Longueur	mm	10142	12164	14645	19100	10142	12164	14645	19100
		Largeur	mm	7281				7281
		Hauteur	mm	5200 (5900 avec l'axe Z en option)				5200 (5900 avec l'axe Z en option)
	Capotage de la machine		-	Tôlerie semi-enveloppante (zone de travail uniquement)				Tôlerie semi-enveloppante (zone de travail uniquement)

Remarques :

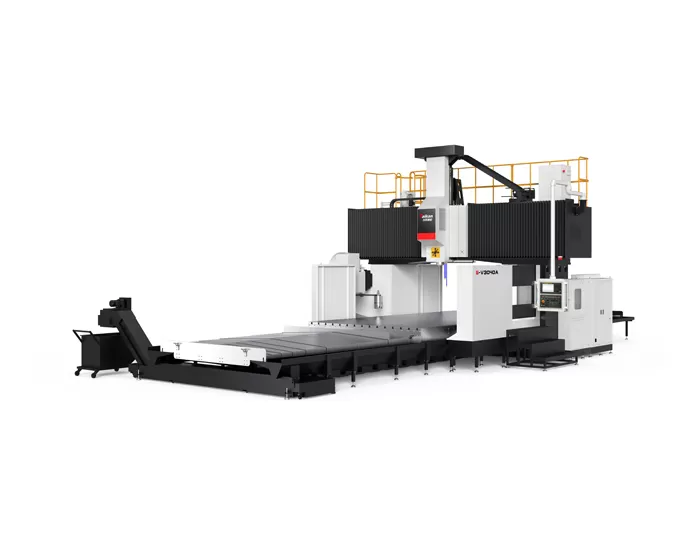

1：G-V3040A、G-V3050A、G-V3060A、G-V3080A – En option, broche entraînée par courroie à 6000 tr/min, couple délivré 186/297 N·m.

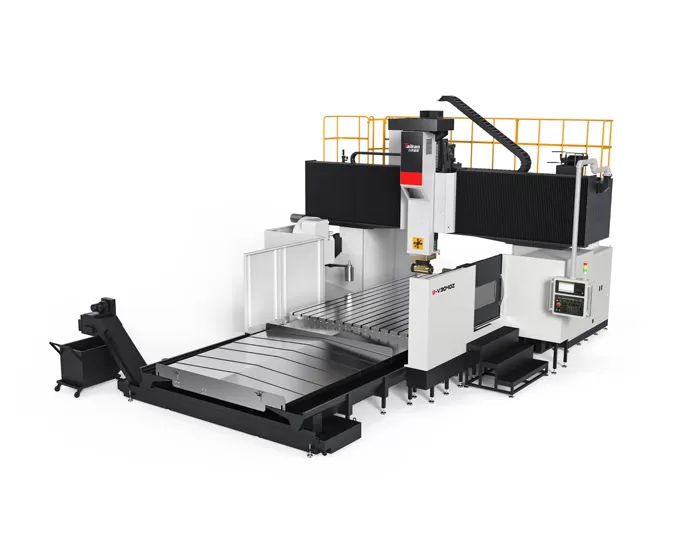

2：G-V3040Z、G-V3050Z、G-V3060Z、G-V3080Z – En option, tête de fraisage à renvoi d'angle entièrement automatique, avec une course en Y de 4200 mm.

3：G-R3040B、G-R3050B、G-R3060B、G-R3080B – En option, coulisseau carré de l'axe Z (Z = 1000 mm, hauteur machine 5600 mm ; Z = 1250 mm, hauteur machine 6300 mm).

4：G-R3040Z、G-R3050Z、G-R3060Z、G-R3080Z – En option, coulisseau carré de l'axe Z + tête de fraisage à renvoi d'angle automatique (course en Y 4200 mm ; Z = 1000 mm, hauteur machine 5600 mm ; Z = 1250 mm, hauteur machine 6300 mm).

Les informations contenues sur cette page sont fournies à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison d'évolutions ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
