Taikan CNC: HT-V1375S Centre d'usinage vertical haute vitesse et haute efficacité

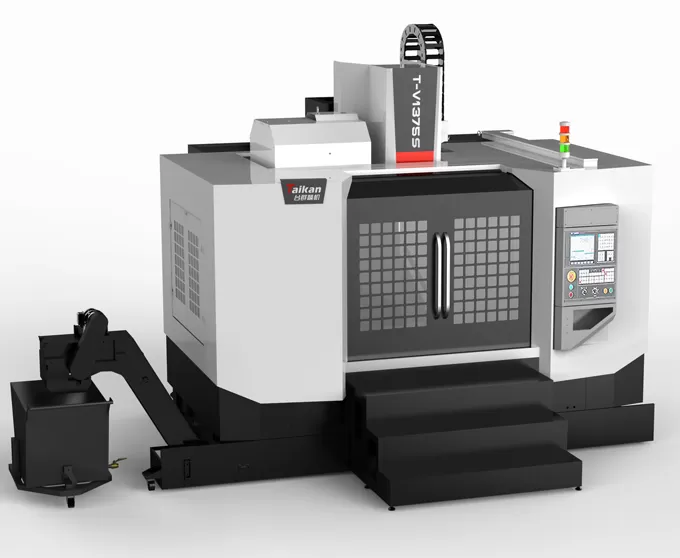

Caractéristiques de T-V1375S centre d'usinage vertical à grande vitesse et à haute efficacité

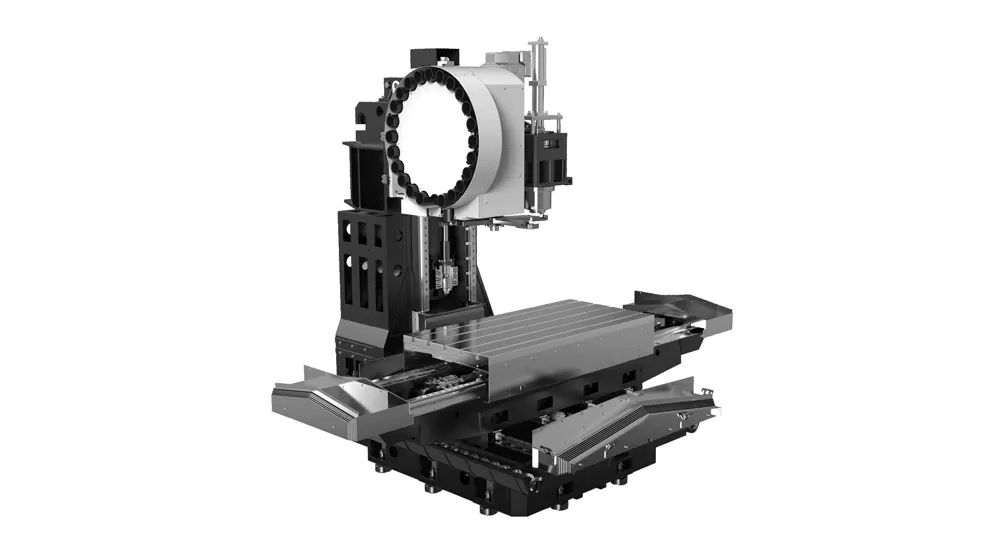

Structure de la machine

Colonne fixe, table coulissante de type croisé: cette conception offre un support solide et convient à la coupe à grande vitesse.

Grande base stable, haute rigidité, colonne en forme de A à grande portée: Réduit les vibrations et la déformation, assurant une grande rigidité.

Moulage en résine de haute qualité, fonte à haute résistance: assure la rigidité et la stabilité de la machine, réduit la déformation et maintient la précision à long terme.

Guides et vis à billes

Guides linéaires à rouleaux: Rigidité élevée, faible frottement et faible bruit.

C3-class vis à billes, structure de pré-tension: Réduit les effets de dilatation thermique, offre une précision plus stable et les roulements auto-lubrifiants prolongent la durée de vie.

Usinage.

Broche

Broche à grande vitesse (BT40-12000r/min): équipée d'une tête de connexion directe, l'avant de la broche présente un design labyrinthe avec une protection contre les rideaux d'air pour empêcher le liquide de refroidissement de pénétrer dans les roulements de broche.

Outil Magazine

Magazine d'outils de type bras 24 poches: bonne stabilité, changements d'outil fiables et assure une continuité.

Application de T-V1375S centre d'usinage vertical à grande vitesse et à haute efficacité

La machine-outil convient au traitement multi-variétés et en petits lots de pièces complexes telles que des composants en forme de boîte de taille moyenne et petite, des plaques, des disques, des vannes, des boîtiers, et moules. Il est largement utilisé dans les industries telles que les pièces de précision, les produits 5G, le matériel, les pièces automobiles et les dispositifs médicaux.

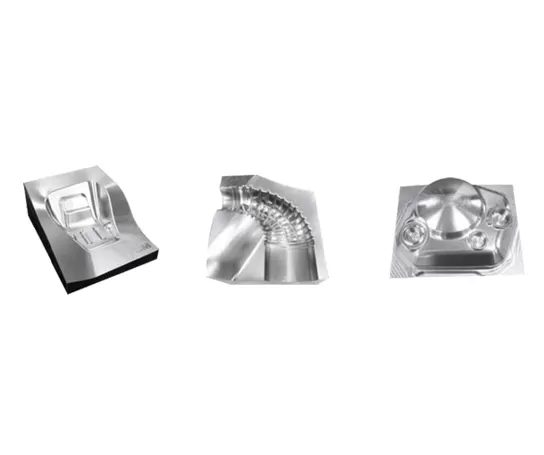

Exemple 1 Pièce

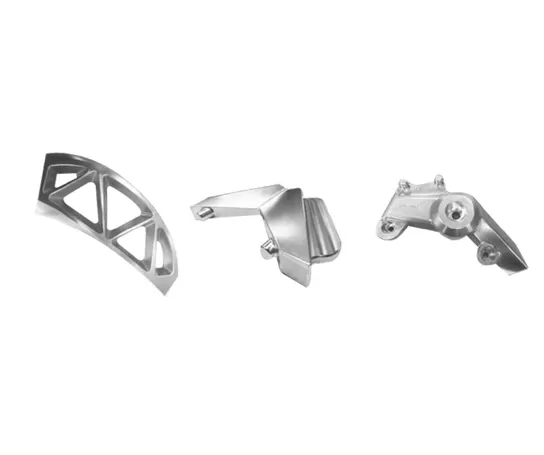

Exemple de pièce 2

Spécifications du centre d'usinage vertical à grande vitesse et haute efficacité HT-V1375S

Item			Unit	HT-V1375S	Remarques
Course	Course de la table (axe X)		mm	1350
	Course du chariot transversal (axe Y)		mm	750
	Course de la poupée (axe Z)		mm	750
	Distance du nez de broche à la surface de la table		mm	120～870
	Distance du centre de broche à la surface de guidage de la colonne		mm	826
Table de travail	Dimensions de la table		mm	1500*750
	Charge max. (charge uniformément répartie)		kg	1300
	Rainure en T (nombre de rainures - largeur de rainure * entraxe)		mm	5-18*150
Broche	Puissance moteur (nominale/courte durée)		kW	15/18.5
	Couple moteur (nominal/courte durée)		N.m	143/191
	Plage de vitesses		r/min	50～6000 (courroie)
	Diamètre de broche		mm	Φ190
	Cône de broche		/	BT50
	Spécifications du tirant		/	P50T-I（MAS403）
Vitesse	Plage de vitesses d'avance de coupe		mm/min	1-10000
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z		m/min	24/24/20
Précision	Précision de positionnement (X/Y/Z)		mm	0.015	GB/T18400.4 (course totale)
Précision	Répétabilité (X/Y/Z)		mm	0.008	GB/T18400.4 (course totale)
Magasin d'outils	Capacité d'outils		pcs	24
	Poids max. d'outil		kg	15
	Longueur max. d'outil		mm	300
	Diamètre max. d'outil (plein / adjacent vide)		mm	Φ105/Φ210
Autres	Contrepoids de l'axe Z			Équilibrage à l'azote
	Système CNC		/	FANUC 0i-MF Plus(5)
	Alimentation en air	Flow	L/min	280（ANR）
	Alimentation en air	Pression d'air	MPa	0.6~0.8
	Capacités de l'équipement		KVA	35
	Capacité du réservoir de liquide de refroidissement		L	400
	Dimensions de la machine		mm	5050×3680×3440	Avec convoyeur à copeaux et pédale
	Poids (approx.)		Kg	10500

Les informations sur cette page sont fournies à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
