Les 8 principales pannes de machines CNC et comment les dépanner

Dans le monde hautement automatisé de la fabrication mécanique, le fonctionnement stable d'une machine-outil CNC (Commande Numérique par Calculateur) est le moteur direct de la cadence de production et de la précision d'usinage. Alors que l'industrie évolue vers la fabrication intelligente (Smart Manufacturing), le diagnostic des pannes d'équipement passe de la traditionnelle « maintenance réactive » à une « maintenance prédictive » basée sur les données.

Pour les ingénieurs de maintenance sur site et les responsables d'atelier, la rencontre d'un code d'alarme ou d'une anomalie d'usinage nécessite plus qu'une simple réparation rapide ; elle exige une compréhension du mécanisme sous-jacent. Cet article fournit uneanalyse des causes racinesdes huit pannes courantes des machines-outils CNC. Nous explorerons les causes fondamentales, la logique de diagnostic et les solutions systémiques pour aider les entreprises à maximiser leur Efficacité Globale de l'Équipement (OEE).

1. Pannes du système CNC : Un co-diagnostic matériel et logiciel

Mécanisme de défaillance :
Le système CNC est le « cerveau » de la machine. Un gel du système ou un écran noir est généralement déclenché par un circuit matériel de chien de garde, une logique logicielle système corrompue ou la perte de paramètres critiques. L'affichage d'un code d'alarme est la fonction d'autodiagnostic du système identifiant une anomalie spécifique.

Diagnostic approfondi et solutions :

• Niveau matériel :Tout d'abord, vérifiez la stabilité de l'alimentation électrique (CC 5V/24V) vers l'unité NCU ou PCU. Les fluctuations de tension peuvent provoquer un fonctionnement erratique du processeur. Si la panne persiste après un redémarrage, vérifiez la tension de la batterie de la carte mère ; une tension faible peut entraîner une perte de paramètres dans la SRAM (mémoire vive statique).

• Logiciels et paramètres :Pour les échecs de démarrage du système, envisagez une « réinitialisation totale » ou une initialisation (par exemple, une réinitialisation NCK sur les commandes Siemens ou un effacement PSRAM sur FANUC). Pour dépanner les fausses alarmes, utilisez la fonction de surveillance du diagramme en échelle de l'API (Automate Programmable Industriel). Le suivi de l'état des signaux (via les tables d'état de l'interface E/S) permet une localisation rapide des capteurs d'entrée ou actionneurs externes défaillants.

• Aperçu de l'industrie :Les systèmes CNC haut de gamme modernes disposent de diagnostics à distance intégrés. En surveillant les journaux système en temps réel via l'Internet Industriel des Objets (IIoT), les techniciens peuvent effectuer des ajustements de paramètres à distance et corriger les vulnérabilités.

2. Pannes de broche : Analyse vibratoire et optimisation de l'entraînement

Mécanisme de défaillance :
En tant que cœur de puissance de la machine, les vibrations anormales de la broche proviennent souvent d'un déséquilibre mécanique (par exemple, un mauvais équilibrage dynamique de l'outil/porte-outil), de l'usure des roulements (entraînant une augmentation du jeu) ou d'une perte de tension dans les composants de transmission (courroies/engrenages). Une vitesse instable est généralement liée à des paramètres de boucle de vitesse incorrects dans le variateur d'asservissement ou à des interférences du signal de retour du codeur.

Diagnostic approfondi et solutions :

• Diagnostic mécanique :Utilisez un analyseur de vibrations pour détecter les fréquences caractéristiques des roulements de broche, en distinguant une mauvaise lubrification (vibrations à haute fréquence) de la fatigue des chemins de roulement (impacts à basse fréquence). Pour les entraînements par courroie, vérifiez la tension par rapport aux spécifications du fabricant à l'aide d'un tensiomètre.

• Diagnostic électrique :Pour les fluctuations de vitesse, concentrez-vous sur le câble de retour du codeur. Assurez-vous qu'il utilise un blindage par paires torsadées et qu'il a une mise à la terre dédiée pour éviter les interférences. Exécutez une fonction « Auto-tuning » sur le variateur pour optimiser les paramètres PID des boucles de vitesse et de courant, en faisant correspondre parfaitement les caractéristiques du moteur à la charge mécanique.

• Criticité de la maintenance :Pour les broches motorisées, respectez strictement le type de lubrifiant spécifié et les intervalles de relubrification. Un surgraissage peut être aussi néfaste qu'un sous-graissage, entraînant une mauvaise dissipation de la chaleur et un grippage.




3. Pannes du système d'entraînement des axes : Compensation du jeu et adaptation de l'asservissement

Mécanisme de défaillance :
Le « stick-slip » (mouvement saccadé) des axes est fondamentalement causé par une différence significative entre les coefficients de frottement statique et dynamique ou une rigidité insuffisante du système d'asservissement pour la stabilité à basse vitesse. L'imprécision de positionnement est généralement liée à l'usure de la transmission mécanique (par exemple, une précharge réduite de la vis à billes, des accouplements desserrés) ou à une erreur de suivi mal réglée dans le système d'asservissement.

Diagnostic approfondi et solutions :

• Compensation mécanique : Vérifiez régulièrement la précision de positionnement et la répétabilité à l'aide d'un interféromètre laser. Compensez la zone morte d'inversion en entrant les valeurs mesurées via le paramètre de « Compensation de jeu » de la CNC. Si le jeu est excessif (généralement > 0,02-0,03 mm), inspectez la précharge de l'écrou de la vis à billes ou remplacez les composants usés.

• Optimisation de l'asservissement : En cas d'alarmes de dépassement de course, au-delà de la récupération manuelle, vérifiez les paramètres de limite logicielle (par exemple, les paramètres FANUC 1320/1321) et la fiabilité des interrupteurs de fin de course matériels.

• Maintenance de précision : Sur les machines robustes, vérifiez le fonctionnement du système de lubrification des glissières. Une défaillance de la lubrification détruit directement le film d'huile sur les chemins de glissement, entraînant du stick-slip et une usure prématurée.

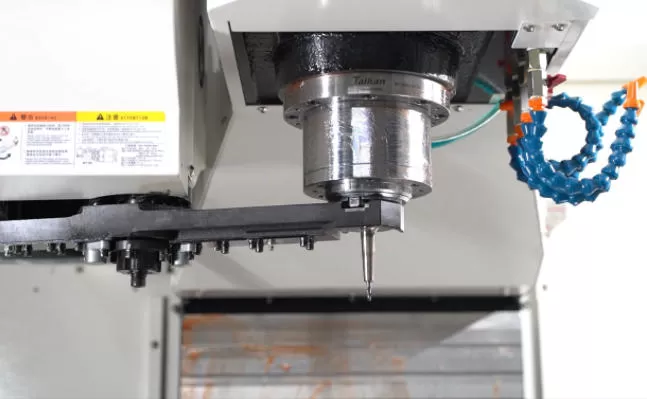

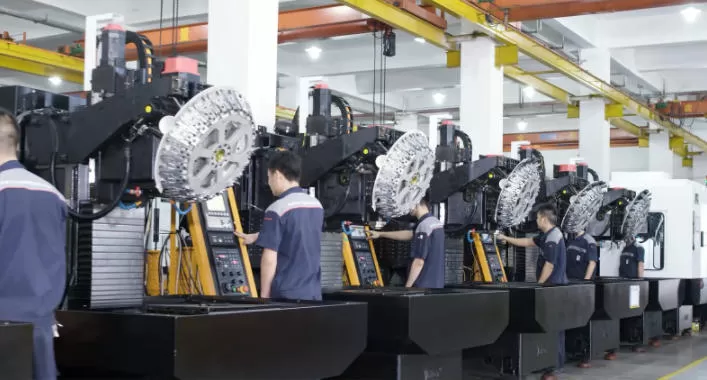

4. Pannes du système de changement d'outil : Analyse logique du flux de signaux et de la liaison mécanique

Mécanisme de défaillance :
Les pannes du changeur automatique d'outils (ATC) dansMachines-outils CNCproviennent souvent d'une interaction complexe de problèmes mécaniques et électriques. L'échec du serrage de l'outil résulte généralement de ressorts à disques fatigués dans le mécanisme de barre de traction ou d'une course insuffisante du vérin de desserrage. Parallèlement, un blocage lors d'un changement d'outil est causé par des signaux de verrouillage incorrects qui perturbent les opérations séquentielles telles que le basculement du pot et la rotation ou l'extension du bras manipulateur.

Diagnostic approfondi et solutions :

• Logique pneumatique/hydraulique : Vérifiez le pressostat du système pneumatique pour une activation correcte. Inspectez les tiroirs des électrovannes hydrauliques pour déceler tout collage. Pour les barres de traction hydrauliques, vérifiez les niveaux de fluide et les joints pour détecter toute fuite interne pouvant réduire la force de serrage.

• Verrouillage des signaux : Utilisez l'affichage de l'état de l'API pour surveiller la séquence de changement d'outil. En cas de chute d'outil, vérifiez en priorité les capteurs de position du bras manipulateur (par exemple, interrupteurs magnétiques ou de proximité) pour détecter une corruption ou un retard du signal. Vérifiez que l'orientation de la broche est précise et cohérente.

• Alignement de précision : L'alignement entre le bras manipulateur, le pot d'outil et la broche doit être maintenu avec des tolérances de l'ordre du micron. Utilisez un outil maître ou une jauge de réglage pour un calibrage précis de l'origine du bras.

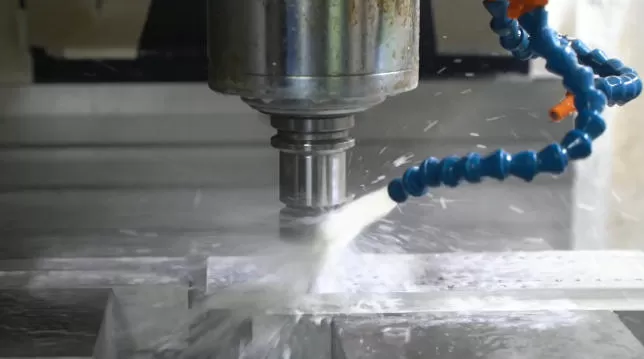

5. Pannes du système de refroidissement : Surveillance du débit et filtration

Mécanisme de défaillance :
Les pannes du système de refroidissement proviennent souvent d'un « colmatage ». Les copeaux (swarf) qui s'accumulent dans le liquide de refroidissement peuvent obstruer les canalisations ou endommager la roue de la pompe. Les déclenchements par surcharge du moteur sont généralement dus à une pompe grippée ou à une perte de phase dans l'alimentation électrique.

Diagnostic approfondi et solutions :

• Vérification électrique : Mesurez la résistance triphasée du moteur de la pompe de refroidissement pour vérifier l'équilibre et contrôlez la résistance d'isolement. Pour une pompe qui ne démarre pas, en plus de vérifier l'alimentation principale, assurez-vous que le relais thermique ne s'est pas déclenché et nécessite une réinitialisation.

• Gestion des fluides : La première étape consiste à nettoyer le réservoir de liquide de refroidissement et à remplacer/nettoyer les filtres. Pour les fuites de canalisation, déterminez si elles sont dues à des raccords desserrés ou à la dégradation des flexibles par corrosion du liquide de refroidissement. La mise en œuvre de détecteurs de niveau et de capteurs de débit permet une surveillance en temps réel pour éviter les brûlures de pièces dues au manque de liquide de refroidissement.

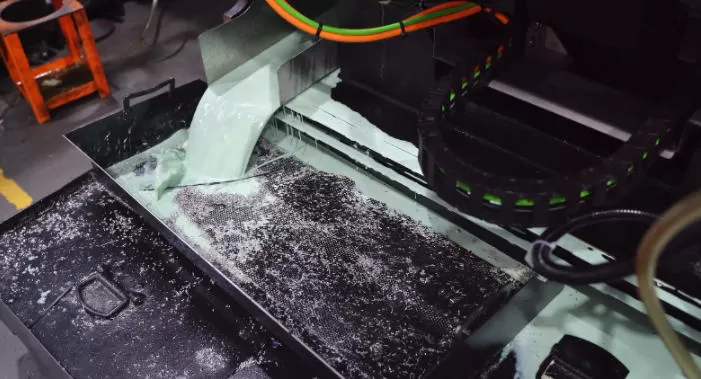

6. Pannes du convoyeur à copeaux : Surcharge de couple et blocage mécanique

Mécanisme de défaillance :
Les convoyeurs à copeaux (généralement du type à charnière ou à vis) tombent en panne lorsque le moteur ne tourne pas (problème d'alimentation/électrique) ou lorsque les copeaux ne sont pas évacués efficacement (surcharge mécanique). Cette surcharge est souvent due à un volume de coupe excessif ou au déraillement de la chaîne et à son blocage en raison d'une tension incorrecte.

Diagnostic approfondi et solutions :

• Gestion de la surcharge :Lorsqu'une alarme du convoyeur se produit, commencez par éliminer les copeaux accumulés à l'entrée et à la sortie. Faites tourner manuellement l'arbre du moteur (ou l'accouplement) pour déterminer si le mécanisme est mécaniquement grippé.

• Maintenance mécanique :Inspectez la bande à charnière pour détecter l'usure et réglez la tension de la chaîne conformément au manuel (par exemple, certainesMachines CNC VMCspécifient un mou de la courroie de 6 à 10 mm). Une surcharge chronique peut faire sauter le fusible du moteur d'entraînement ou endommager le limiteur de couple.

• Intégration de l'automatisation :Programmez le convoyeur pour qu'il fonctionne par intermittence en synchronisation avec le cycle d'usinage, empêchant ainsi les surtensions massives de copeaux qui peuvent submerger le système.

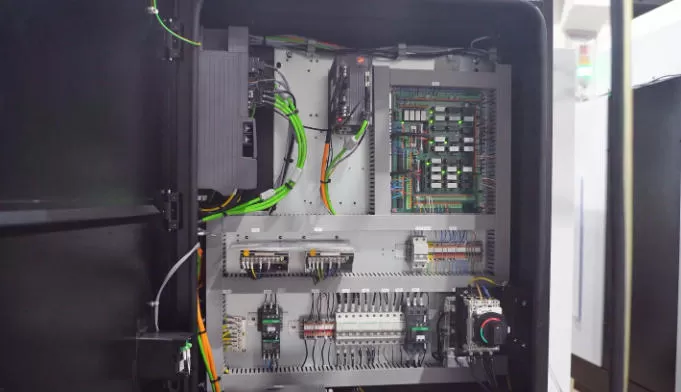

7. Pannes du système électrique : Suppression du bruit et vieillissement des composants

Mécanisme de défaillance :
Les pannes électriques sont souvent les plus aléatoires. Des contacts de contacteur piqués entraînent des circuits intermittents, tandis qu'une bobine de relais défaillante peut rendre un circuit de commande inopérant. Au-delà de la défaillance des composants, les interférences électromagnétiques (EMI) sont un coupable majeur, corrompant fréquemment les signaux des codeurs et provoquant un « bégaiement » des axes ou une dérive de position.

Diagnostic approfondi et solutions :

• Vérifications au niveau des composants :Utilisez un multimètre pour mesurer la chute de tension aux bornes des contacts afin de vérifier une résistance excessive. Pour les alimentations à découpage, mesurez la tension de sortie pour déceler une ondulation excessive.

• Contre-mesures contre le bruit :Respectez strictement les pratiques de câblage qui séparent les câbles de signal des câbles d'alimentation. Pour les variateurs (VFD) causant des interférences, installez des filtres CEM sur l'entrée d'alimentation et assurez-vous que la résistance de terre de la machine est inférieure à 1 Ω.

• Surveillance prédictive :L'utilisation de la thermographie infrarouge pour scanner l'armoire électrique peut identifier efficacement les « points chauds » causés par de mauvaises connexions ou des composants défaillants avant qu'ils ne provoquent un arrêt.




8. Pannes de précision : Compensation des erreurs géométriques et thermiques

Mécanisme de défaillance :
Le non-respect de la tolérance des pièces est un problème complexe et multiforme. Il peut provenir deperte de précision géométrique(par exemple, des changements de niveau de la machine, une rectitude usée des glissières),déformation du système de processus(repoussée outil/pièce), ouerreurs thermiques(croissance de la broche, dilatation thermique de la vis à billes).

Diagnostic approfondi et solutions :

• Calibrage géométrique : Utilisez des niveaux électroniques et des interféromètres laser pour vérifier les précisions géométriques fondamentales (par exemple, la planéité de la table, la perpendicularité de la broche par rapport aux axes). En cas de dépassement des tolérances, les actions correctives vont du raclage de précision à l'ajustement des supports de nivellement.

• Compensation des erreurs thermiques : Pour les dérives dimensionnelles lors de longues séries de production, mettez en œuvre une compensation des erreurs thermiques. Cela implique de placer des capteurs de température (par exemple, des RTD PT100) à des points clés, de créer un modèle de déformation thermique (par exemple, en utilisant des réseaux neuronaux) et de faire en sorte que le système CNC compense le mouvement des axes en temps réel.

• Optimisation du processus : Vérifiez l'usure de l'outil (qui peut être surveillée via la charge de la broche) et assurez-vous que les paramètres de coupe (vitesses, avances, profondeur de passe) sont optimaux pour éviter les vibrations ou les déformations induites par le processus.




9. Conclusion

Le paysage du diagnostic des pannes des machines CNC entre résolument dans une nouvelle ère, axée sur les données. En combinant une compréhension approfondie desmécanismes physiquesavec destechniques de traitement du signal(telles que l'analyse vibratoire et l'analyse de signature du courant moteur), les ingénieurs peuvent non seulement résoudre les problèmes existants plus rapidement, mais aussi prédire et prévenir les futurs grâce à une surveillance continue de l'état. Maîtriser la logique de diagnostic exposée ci-dessus est une étape clé dans l'évolution d'un « technicien de maintenance » à un « gestionnaire de la santé des machines-outils ».
