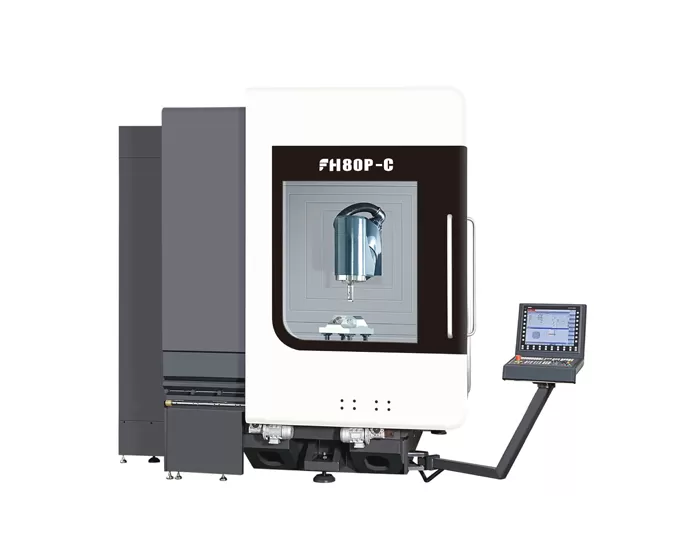

FH80P-C centre d'usinage de fraisage et de tournage à 5 axes

Voyage de l'axe X/Y/Z

800 × 1050 × 800mm

Distance de la tête de fraisage horizontale

Centre à table de travail

39 ~ 839mm

Vitesse de la table rotative

300rpm

Taille de la table de travail

Φ 880mm

Max charge de table

Fraisage 3000kg

Tournant 1500kg

Tête de fraisage de balançoire (axe B)

Norme

Plage de balançoire (0 = Vertical/180 = Niveau)

-15 ° ~ + 180 °

Vitesse nominale de l'axe B

50rpm

Distance du nez de broche verticale à la table

162 ~ 962mm

Broche électrique Max. Vitesse

12000rpm

Puissance (S1-100 %/40% DC)

34/42kW

Couple (S1-100 %/40% DC)

132/192Nm

Broche conique

1:10 coniques

Interface d'outil

HSK-A63

Outil capacité du magazine

40T

Max. outil diamètre/longueur/poids

Φ 85mm/300mm/8kg

Temps de changement d'outil (outil à outil)

4s

Forage (normalisation de l'acier au carbone moyen)

Φ 40mm

Tapping (acier à carbone moyen normalisant)

M24

Travaillie rapide

40 m/min

Précision de positionnement X/Y/Z

0.006mm

X/Y/Z répéter la précision de positionnement

0.004mm

B/C précision de positionnement

8"

B/C répéter la précision de positionnement

4"

Sonde infrarouge

Renishaw OMP60

Jauge de réglage de l'outil
(Outil de mesure dans la zone d'usinage)

Renishaw NC4F230

Hauteur de la machine (machine standard)

3350mm

Zone occupée par le corps principal (L * W)

4800 × 2930mm

Outil magasin zone occupée (L * W)

1710 × 1350mm

Zone occupée par le convoyeur à puce (L * W)

3070 × 1065mm

Réservoir d'eau zone occupée (L * W)

1785 × 1355mm

Zone complète occupée par la machine
(À l'exclusion du réservoir d'eau) (L * W)

5610 × 3600mm

Poids de la machine

30000kg

Système de contrôle

Siemens ONE
