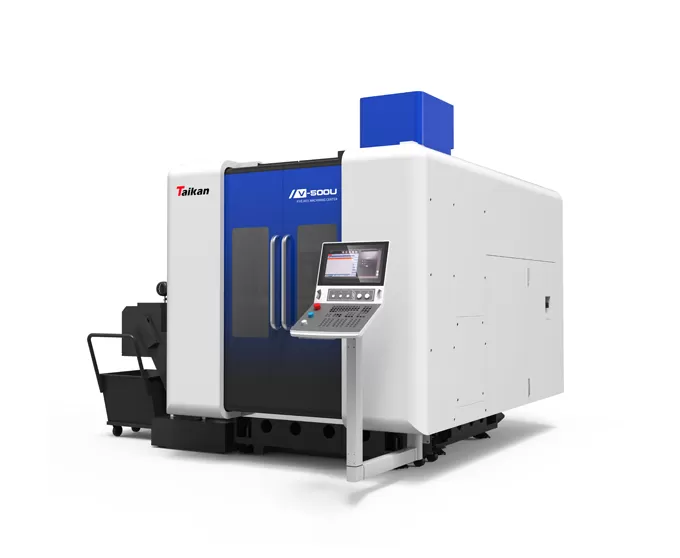

Name: Centre d'usinage vertical 5 axes HV-500U
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique V-500U centre d'usinage vertical à 5 axes

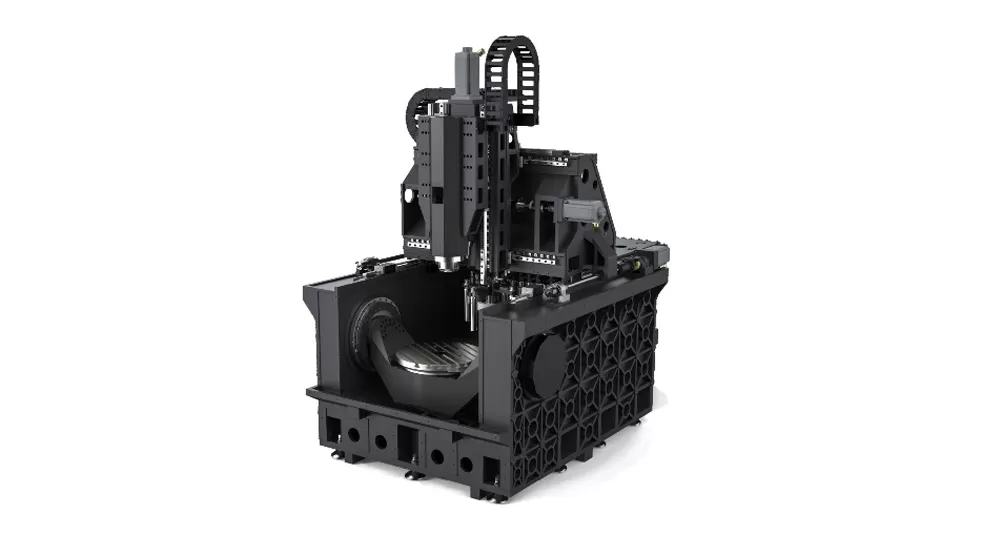

Structure de portique de faisceau mobile

La distance entre la broche et la traverse est courte, ce qui permet un fonctionnement indépendant des trois axes et une rigidité globale élevée.
L'axe Y est doté d'une conception à double billes à double entraînement, assurant des performances de réponse dynamique optimales.
Les vis à billes des axes d'alimentation sont conçues avec une structure creuse et équipées d'un système de refroidissement, maintenant efficacement la stabilité thermique.

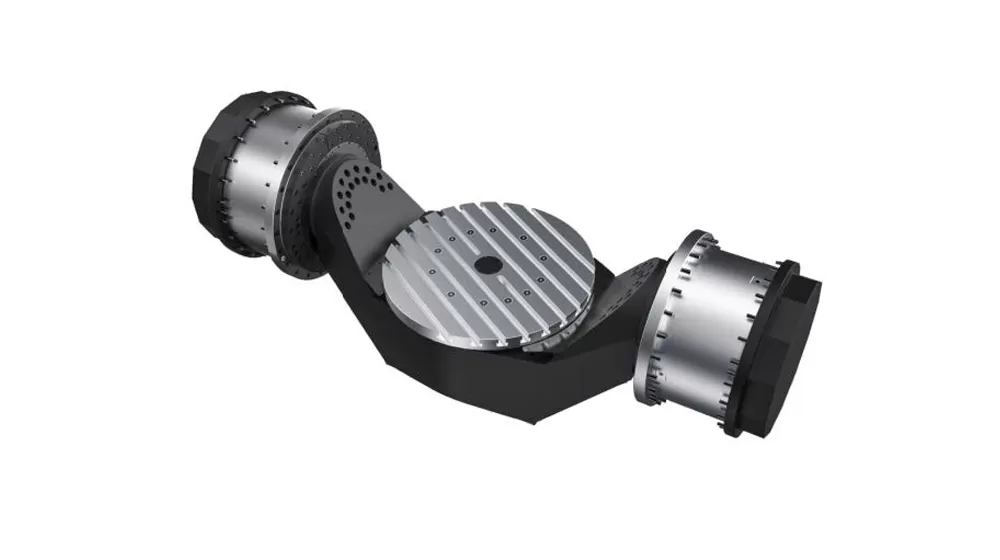

Table rotative à entraînement direct de haute précision

La structure de table rotative de berceau à axe A/C est conçue indépendamment, l'axe A étant entraîné par des moteurs à double couple, améliorant considérablement la rigidité et la résistance aux vibrations.
Les axes A et C sont tous deux équipés de moteurs à entraînement direct à couple élevé et sans cadre, et la conception compacte intègre le rotor du moteur au mécanisme de la table rotative, offrant une excellente rigidité de transmission.
De plus, le stator du moteur est refroidi avec du liquide de refroidissement pour assurer la stabilité thermique de la table rotative.
La vitesse maximale des axes A/C peut atteindre 50 r/min.

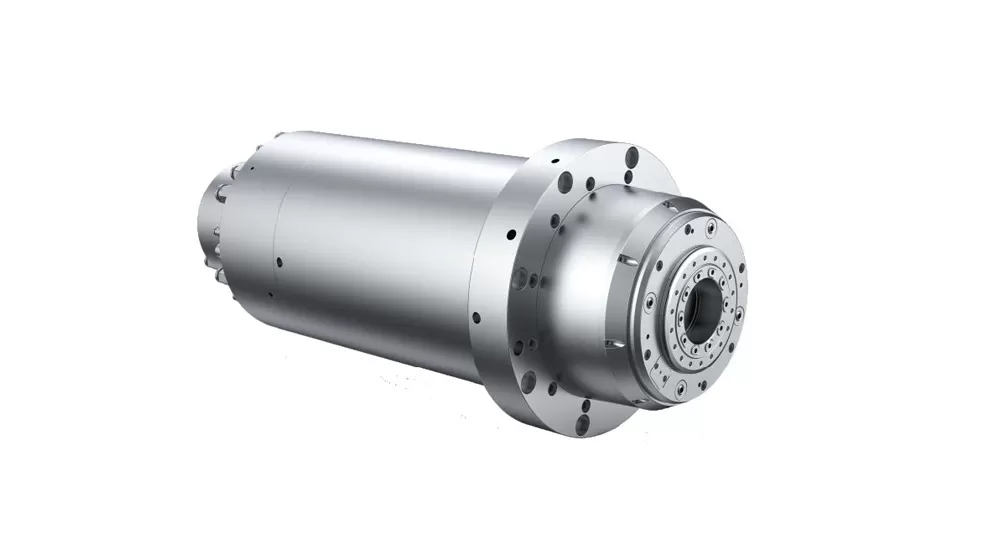

Broche motorisée à grande vitesse

Broche motorisée à grande vitesse HSK A63
Vitesse maximale jusqu'à 18,000 r/min.

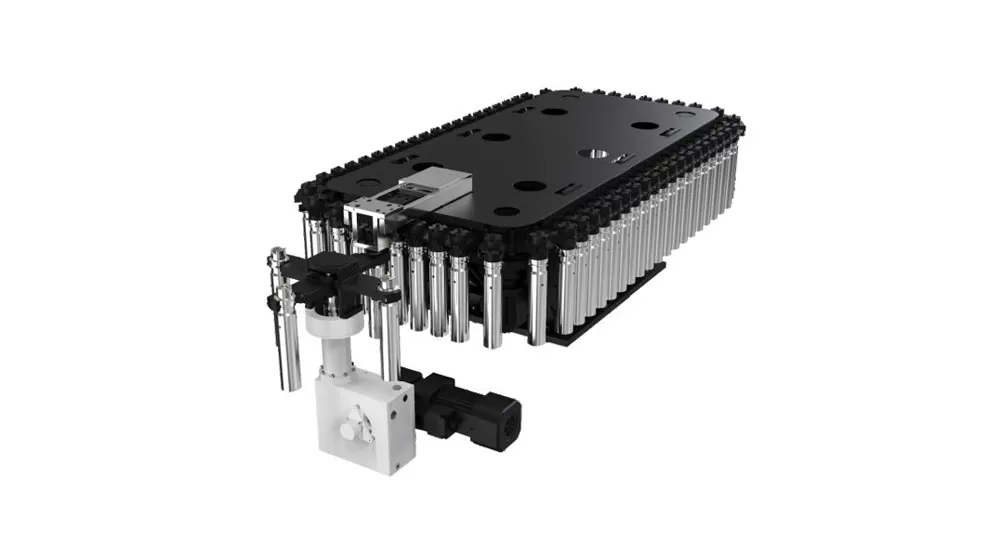

Magazine de type chaîne 40 outils

Structure de portique de faisceau mobile

Table rotative à entraînement direct de haute précision

Application V-500U centre d'usinage vertical à 5 axes

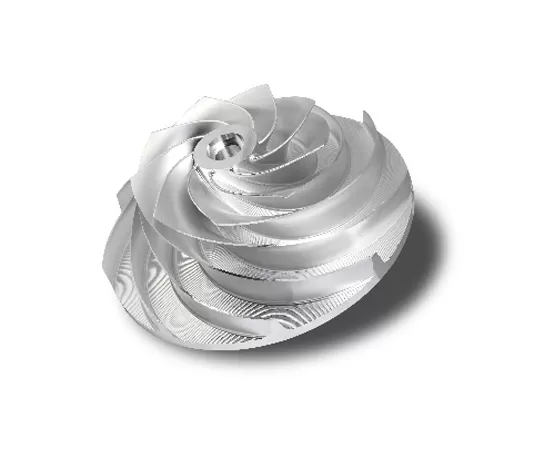

Largement utilisé dans le traitement de pièces complexes telles que les hélices, l'aérospatiale, les composants automobiles, les moules de précision et les dispositifs médicaux.

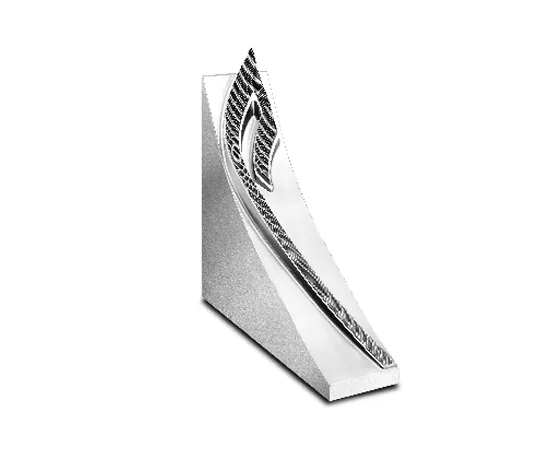

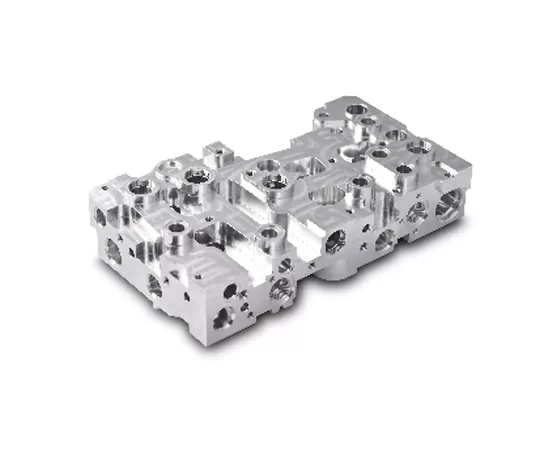

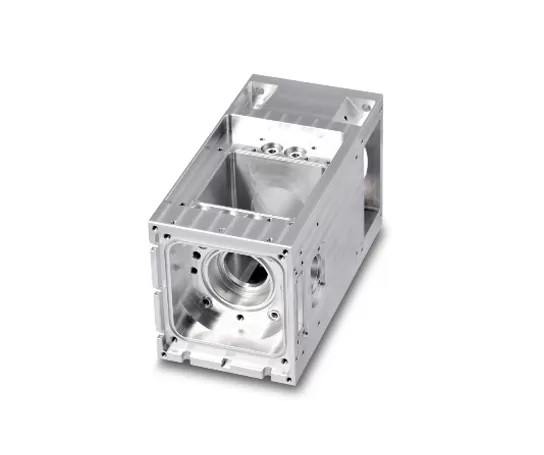

Exemple 1 Pièce

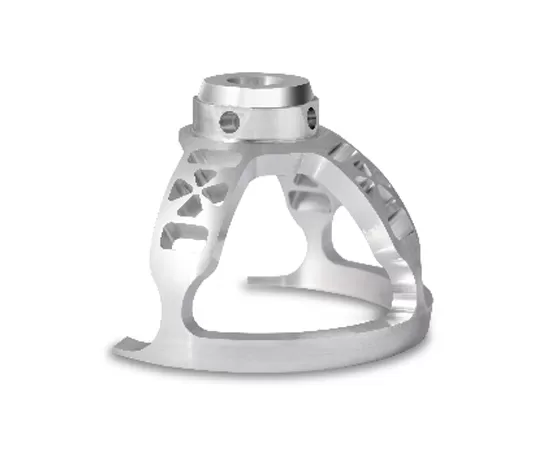

Exemple de pièce 2

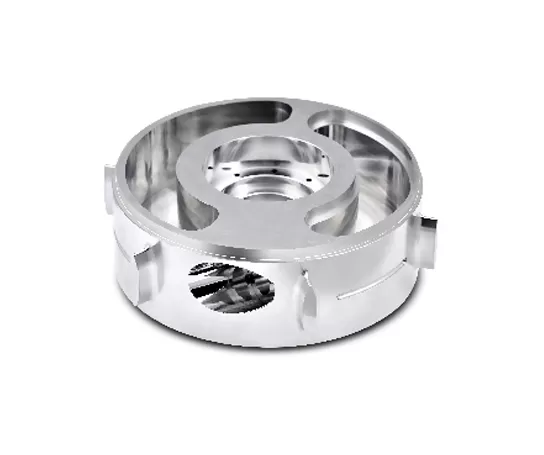

Exemple de pièce 3

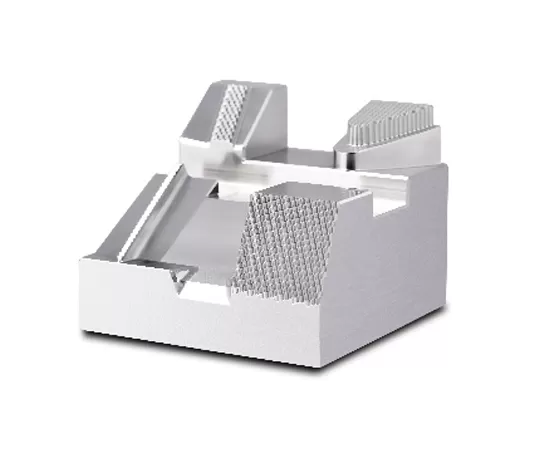

Exemple de pièce 4

Exemple de pièce 5

Exemple de pièce 6

Exemple de pièce 7

Spécifications du centre d'usinage vertical 5 axes HV-500U

Item		Unit	HV-500U
Course	Course X/Y/Z	mm	500/650/450
	Plage de rotation de l'axe A	°	±120
	Plage de rotation de l'axe C	°	360
	Distance du nez de broche à la surface de la table	mm	150-600
Table	Dimensions de la table	mm	Φ500x445
	Charge max.	kg	300
	Rainure en T (nombre de rainures - largeur de rainure * espacement)	mm	7-18*65
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z	mm/min	36000
Vitesse	Vitesse de rotation rapide des axes A/C	tr/min	50/50
Précision	Précision de positionnement des axes X/Y/Z	mm	0.006/0.006/0.006
	Répétabilité des axes X/Y/Z	mm	0.004/0.004/0.004
	Précision de positionnement des axes A/C	sec	5/5
	Répétabilité des axes A/C	sec	3/3
Broche	Puissance du moteur de broche (S1/S6)	kW	30/35.5
	Couple du moteur de broche (S1/S6)	Nm	47.7/57.3
	Vitesse de broche	tr/min	0~20000
	Spécifications du porte-outil	/	HSK A63
Magasin d'outils	Structure du magasin d'outils	/	Magasin à chaîne avec bras de changement
	Capacité du magasin d'outils	T	40
	Poids max. d'outil	kg	8
	Longueur max. d'outil	mm	300
	Diamètre max. (complet / emplacement voisin vide)	mm	φ80/φ150
Autres	Système CNC	/	Siemens SINUMERIK ONE
	Pression d'air requise	MPa	0,6~0,8
	Capacité électrique totale	kW	50
	Dimensions de la machine (longueurlargeurhauteur)	mm	415038002850
	Poids de la machine principale (approx.)	KG	11000

Les informations sur cette page sont fournies à titre indicatif uniquement. Les spécifications et détails peuvent changer en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
