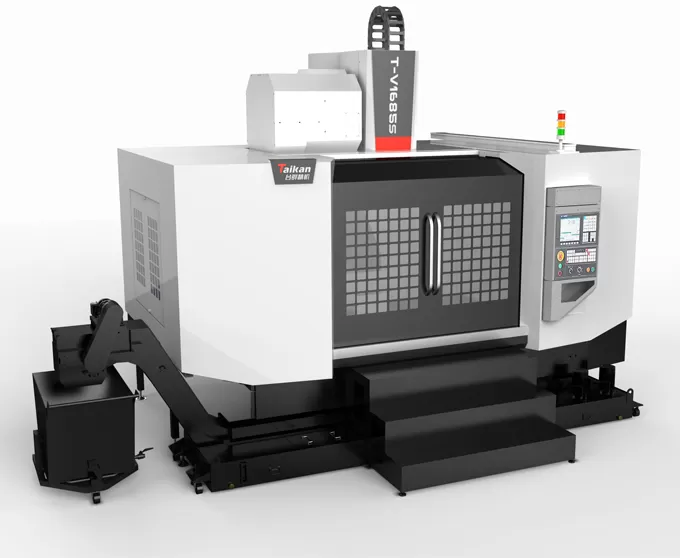

HT-V1685S Centre d'usinage vertical à grande vitesse et haute efficacité

Course

Course de la table (axe X)

mm

1650

Course du chariot (axe Y)

mm

850

Course de la poupée (axe Z)

mm

850

Distance du nez de broche à la surface de la table

mm

120～970

Distance du centre de la broche à la surface de guidage de la colonne

mm

921

Table de travail

Dimensions de la table

mm

1700*850

Charge max. (charge uniformément répartie)

kg

1600

Rainure en T (nombre de rainures - largeur de rainure * espacement)

mm

5-18*125+2-18*100

Broche

Puissance moteur (nominale/courte durée)

kW

15/18.5

Couple moteur (nominal/courte durée)

N.m

143/191

Plage de vitesses

tr/min

50～6000 (courroie)

Diamètre de la broche

mm

Φ190

Cône de broche

/

BT50

Spécifications du rivet

/

P50T-I（MAS403）

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

24/24/20

Précision

Précision de positionnement (X/Y/Z)

mm

0.015

GB/T18400.4（Course totale）

Répétabilité (X/Y/Z)

mm

0.008

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

15

Longueur max. d'outil

mm

300

Diamètre max. d'outil (plein / adjacent vide)

mm

Φ105/Φ210

Autres

Contrepoids de l'axe Z

Équilibrage à l'azote

Système CNC

/

FANUC 0i-MF（5）

Source d'air

Flow

L/min

280

Pression d'air

MPa

0.6~0.8

Capacité de l'équipement

KVA

35

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

5240×4054×3662

Avec pédale pour convoyeur à copeaux

Poids (approx.)

Kg

11900
