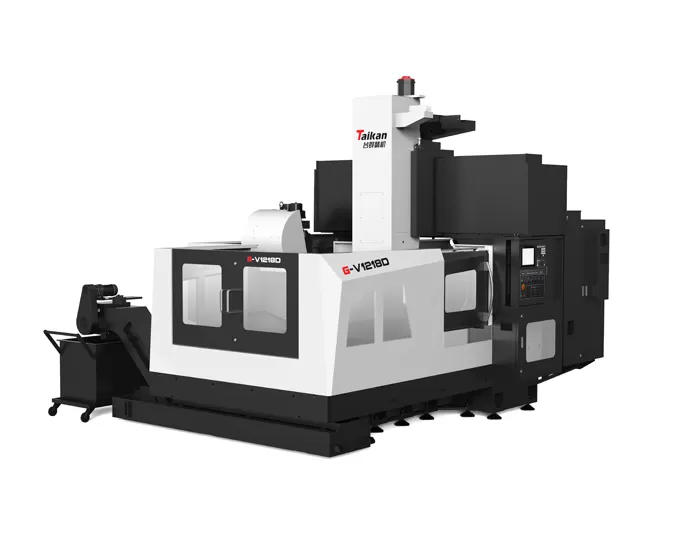

Taikan CNC: HG-V1218D Centre d’usinage à portique à broche à entraînement direct

Caractéristique du centre d'usinage à portique à broche à entraînement direct HG-V1218D

Structure de la machine

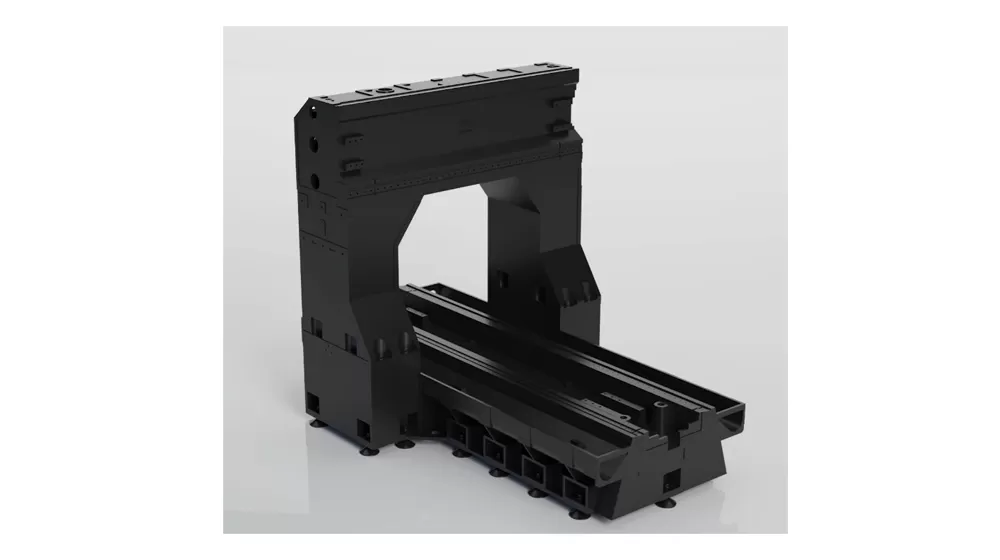

Conception intégrée: La machine présente une structure de type portique avec une colonne et une traverse intégrées, améliorant la rigidité globale.
Système d'équilibre de l'axe Z: utilise la pression d'azote pour contrebalancer le poids de la boîte de broche et du vérin, réduisant ainsi la charge sur le moteur servo. Cela minimise les vibrations et la déformation, améliorant la précision et la stabilité d'usinage. De plus, il réduit l'usure mécanique, prolongeant la durée de vie de la machine.

Système de mouvement à 3 axes

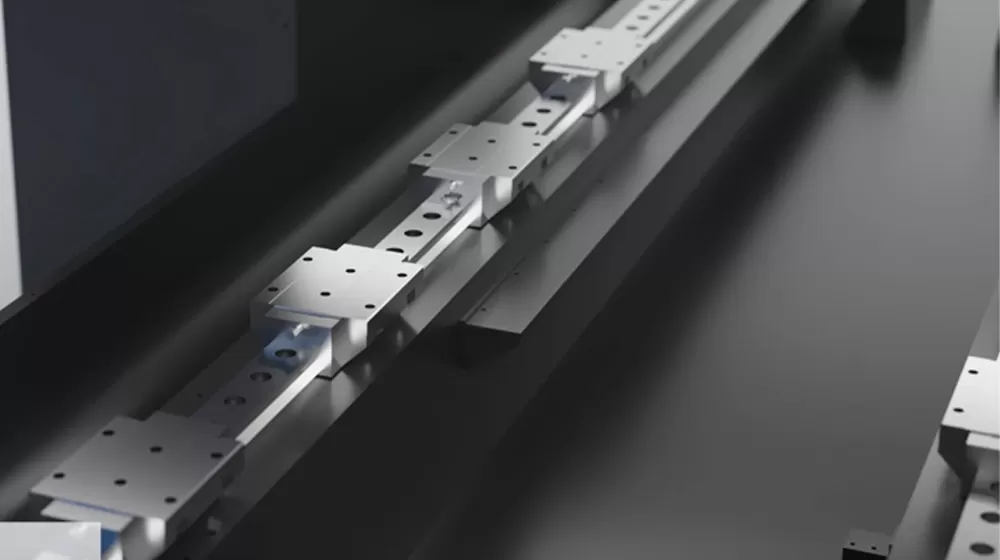

Guide à 3 axes: adopte une conception de guidage linéaire à rouleaux, offrant une réponse dynamique rapide et une haute précision, assurant un fonctionnement fluide sans ramper.
Système d'entraînement: Le servomoteur est directement couplé à une vis à billes de haute précision, combinée à une structure prétendue fixe aux deux extrémités, ce qui permet une précision et une stabilité de transmission élevées.

Broche directement couplée à grande vitesse

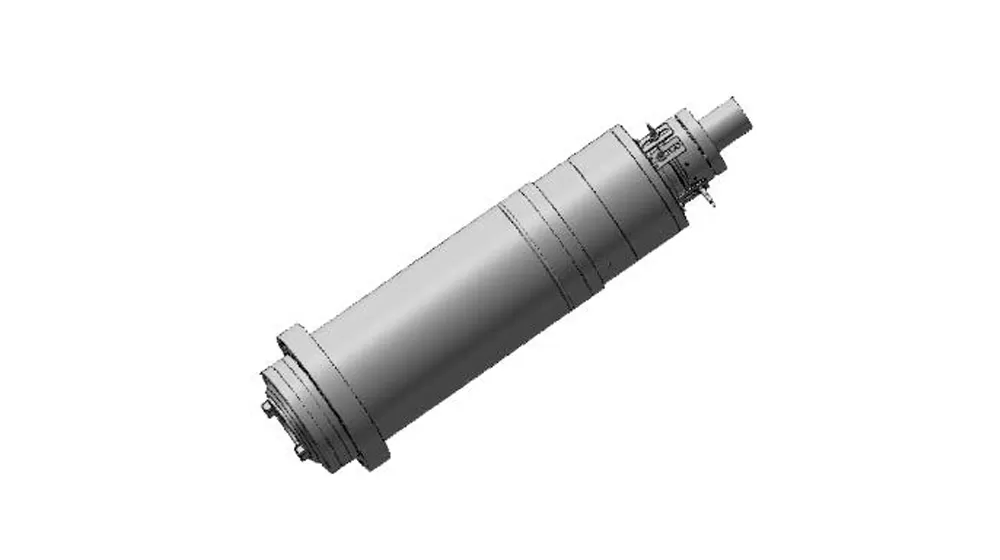

Broche à grande vitesse: broche à couplage direct BT40 avec une vitesse maximale de 12,000 r/min, offrant une efficacité et des performances de coupe excellentes.
Prévention du liquide de refroidissement: l'extrémité avant de la broche présente une structure d'étanchéité en labyrinthe et un système de protection contre les rideaux d'air, empêchant efficacement le liquide de refroidissement de pénétrer dans les roulements de la broche, ce qui prolonge la durée de vie.
Contrôle thermique: équipé d'une fonction centrale de soufflage d'air et d'un système de refroidissement de circulation automatique, réduisant considérablement l'élévation de température et la déformation thermique, assurant une précision et une stabilité d'usinage élevées.

ATC

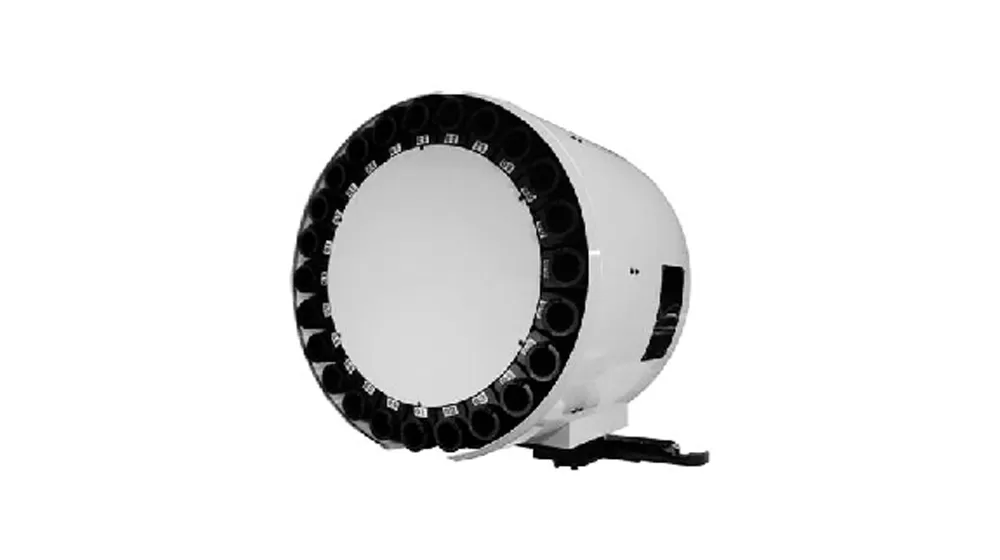

Magazine Disque 24 outils

Broche directement couplée à grande vitesse

Application du centre d'usinage à portique à broche à entraînement direct HG-V1218D

La série de machines est principalement utilisée pour l'usinage à grande vitesse et de haute précision de pièces dans des secteurs tels que les composants automobiles, les moules, les machines de construction, les vannes, le transport ferroviaire, l'énergie, les machines agricoles et les machines d'extraction de charbon.

Centre d'usinage à portique G-V1218D avec broche à entraînement direct

Item			Unit	HG-V1218D	HG-V1220D	HG-V1225D	HG-V1230D	HG-V1630D	HG-V1220D (BT50)
Course	Course axe X		mm	1800	2100	2600	3150	3150	2100
	Course axe Y		mm	1380 (+50 Changement d'outil)	1500			1800	1500 (+50 Changement d'outil)
	Course axe Z		mm	700					700
	Distance de l'extrémité de la broche à la table		mm	150～850	195～895				100～800
	Largeur efficace du portique		mm	1350	1560			1800	1560
Table	Dimensions de la table (L×l)		mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Charge maximale		kg	4000	4000	5000	6000	8000	4000
	Rainure en T (Largeur×Pas×Qté)		mm	22×160×7	22×160×7			22×160×9	22×160×7
Broche	Type d'entraînement		/	Entraînement direct					Entraînement direct
	Vitesse de broche max.		tr/min	12000					8000 (opt. 10000)
	Puissance broche (nominale/max.)		kW	11/15					15/18,5 (opt. 11/15)
	Couple (nominal/max.)		N.m	52.5/95.5					143/236 (opt. 52,5/95,5)
	Cône de broche		/	BBT40/BT40					BT50 (opt. BBT50)
Changeur d'outils automatique (option)	Nombre d'outils		T	24					Opt. 24
	Diamètre max. outil (plein/adjacent)		mm	Φ80/Φ150					Opt. Φ110/Φ200
	Longueur d'outil max.		mm	250					Opt. 350
	Poids d'outil max.		kg	7					Opt. 18
Vitesse	Plage d'avance (coupe)		m/min	10					10
	Vitesse de déplacement rapide (axes X/Y/Z)		m/min	20/20/16		16/16/12			16/16/12
Précision	Précision de positionnement		mm	0.015/0.012/0.012		0.02/0.015/0.012			0.015/0.012/0.012
	Répétabilité		mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Autres	Contrepoids axe Z		/	Équilibrage à l'azote					Équilibrage à l'azote
	Système CNC		/	FANUC 0i-MF PLUS (opt. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Alimentation en air comprimé	Flow	L/min	280 (ANR)					280 (ANR)
		Pression	MPa	0,5~0,8					0,5~0,8
	Capacité électrique totale		kVA	40					40
	Capacité du réservoir de liquide de refroidissement		L	400					400
	Dimensions de la machine	Longueur	mm	5000	5100	6300	7800	7800	5100
		Largeur	mm	4700	4900			5400	4800
		Hauteur	mm	4400	4550			4550	4550
	Capotage de la machine		-	Tôlerie périmétrique complète					Tôlerie périmétrique complète

Les informations de cette page sont fournies à titre indicatif uniquement. Les spécifications et détails peuvent changer en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
