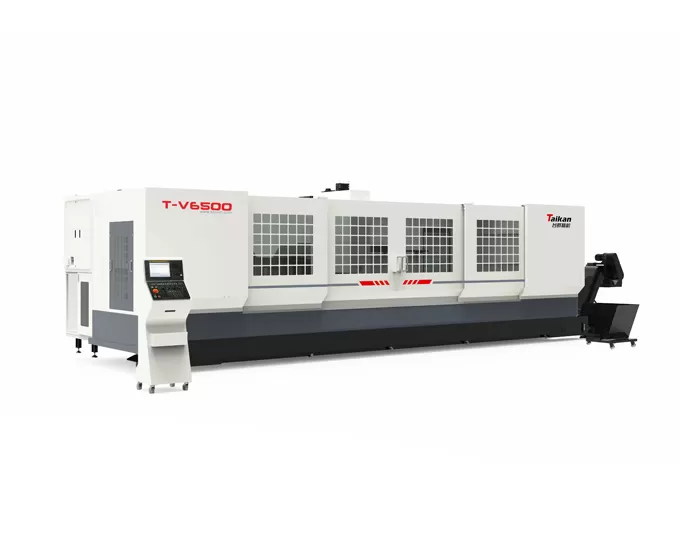

HT-V6500 Centre d'usinage à colonne mobile pour profils

Course

Course de la table (axe X)

mm

6500

Course du chariot transversal (axe Y)

mm

550

Course de la poupée mobile (axe Z)

mm

550

Distance du nez de broche à la table

mm

150-700

Table

Dimensions de la table

mm

6500*550

Charge maximale

Kg

1000

Rainure en T (nombre-largeur*espacement)

mm

5-18*100

Broche

Puissance moteur (nominale/courte durée)

kW

7.5/11

Couple moteur (nominal/courte durée)

N.m

35.8/95.5

Vitesse de broche

rpm

20-12000

Diamètre de broche

mm

Ф150

Cône de broche

/

BT40

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

50/28/28

Précision

Précision de positionnement (X/Y/Z)

mm

0.1/0.01/0.01

GB/T 18400.4

Répétabilité (X/Y/Z)

mm

0.06/0.008/0.008

(Course totale)

Magasin d'outils

Capacité du magasin d'outils

T

24 (disque)

Poids maximal d'outil

kg

7

Longueur maximale d'outil

mm

250

Diamètre maximal d'outil (plein / voisin vide)

mm

Ф75/Ф150

Autres

Système CNC

/

Mitsubishi M80VB

Source d'air

Flow

L/min

≥280 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

25

Capacité du réservoir de liquide de refroidissement

L

550

Dimensions de la machine

mm

11800*3200*2800

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

16000
