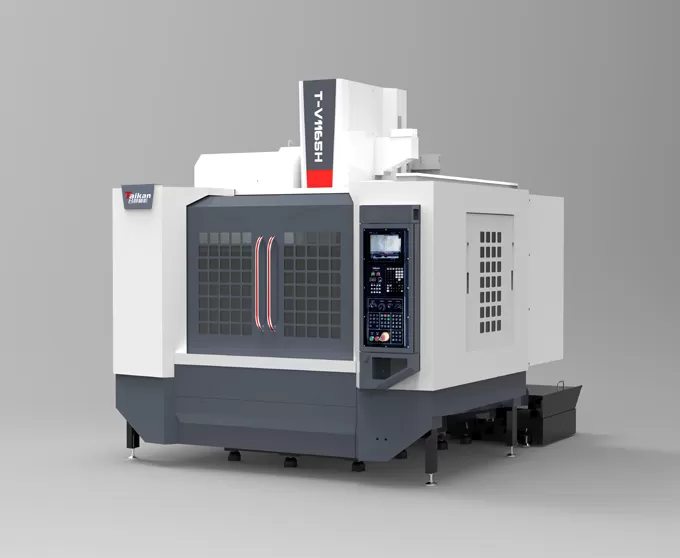

HT-V1165H Centre d'usinage vertical à haute vitesse et haute précision

Course

Course de la table (axe X)

mm

1100

Course du chariot transversal (axe Y)

mm

650

Course de la poupée porte-broche (axe Z)

mm

600

Distance du nez de broche à la surface de la table

mm

125～725

Distance du centre de la broche à la surface de guidage de la colonne

mm

707

Table de travail

Dimensions de la table

mm

1200*600

Charge max. (charge uniformément répartie)

kg

800

Rainure en T (nombre de rainures - largeur de rainure * écartement)

mm

5-18*100

Broche

Puissance moteur (nominale/de courte durée)

kW

11/15

Couple moteur (nominal/de courte durée)

N.m

52.5/118

Plage de vitesses

r/min

50~12000 (Accouplement direct)

Diamètre de broche

mm

φ150

Cone de broche

/

BT40

Spécifications du tirant

/

P40T-I（MAS403）

Vitesse

Plage de vitesses d'avance en coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

30/30/30

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T18400.4 (course totale)

Répétabilité (X/Y/Z)

mm

0.007

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

7

Longueur max. d'outil

mm

250

Diamètre max. d'outil (tous les emplacements occupés / emplacement adjacent vide)

mm

Φ75/Φ150

Autres

Système CNC

/

Mitsubishi M80VB

Source d'air

Flow

L/min

≥280（ANR)

Pression d'air

MPa

0.6~0.8

Capacité de l'équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

300

Dimensions de la machine

mm

2700*3494*2970

Correspondant aux axes X*Y*Z

Poids (environ)

Kg

6100
