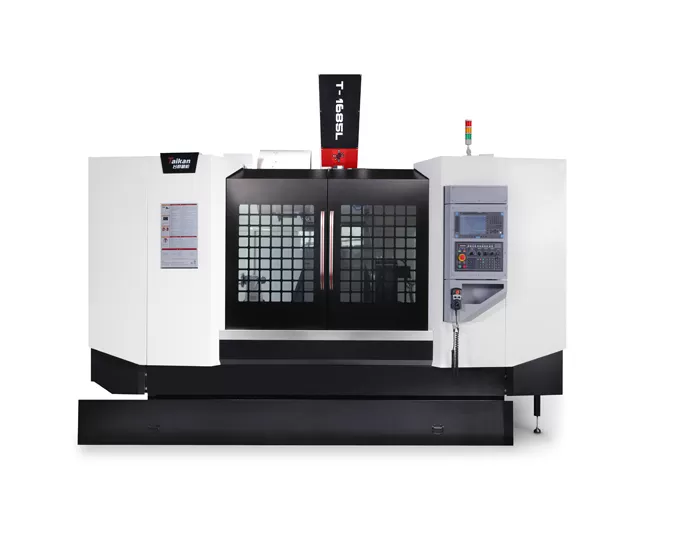

HT-1685L Centre d'usinage vertical à grande vitesse et haute précision

Course

Course de la table (axe X)

mm

1650

Course du chariot (axe Y)

mm

850

Course de la poupée (axe Z)

mm

850

Distance entre le nez de broche et la surface de la table

mm

120～970

Distance entre le centre de la broche et la surface de guidage de la colonne

mm

900

Table

Dimensions de la table

mm

1700*850

Charge max. (répartition uniforme)

kg

1600

Rainure en T (nombre de rainures - largeur * espacement)

mm

5-18*125+2-18*100

Broche

Puissance du moteur (nominale/courte durée)

kW

15/18.5

Couple du moteur (nominal/courte durée)

N.m

143/191

Plage de vitesse

r/min

50～6000 (courroie)

Diamètre de la broche

mm

Φ190

Cône de broche

/

BT50

Spécifications des rivets

/

P50T-I（MAS403）

Vitesse

Plage de vitesse d'avance de coupe

mm/min

24

Vitesse de déplacement rapide des axes X/Y/Z

m/min

15

Magasin d'outils

Capacité d'outils

mm

300

Poids max. de l'outil

mm

Φ105/Φ210

Longueur max. de l'outil

pcs

1-10000

Diamètre max. de l'outil (plein / adjacent vide)

kg

24/24/15

Précision

Précision de positionnement (X/Y/Z)

mm

0.015

GB/T18400.4 (Course totale)

Répétabilité (X/Y/Z)

mm

0.008

Autres

Contrepoids de l'axe Z

Contrepoids

Système CNC

/

FANUC 0i-MF Plus

Source d'air

Flow

L/min

280 (ANR)

Pression d'air

MPa

0,6~0,8

Capacité de l'équipement

KVA

35

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

5240×4055×3680

Avec pédale du convoyeur à copeaux

Poids (approx.)

Kg

13200
