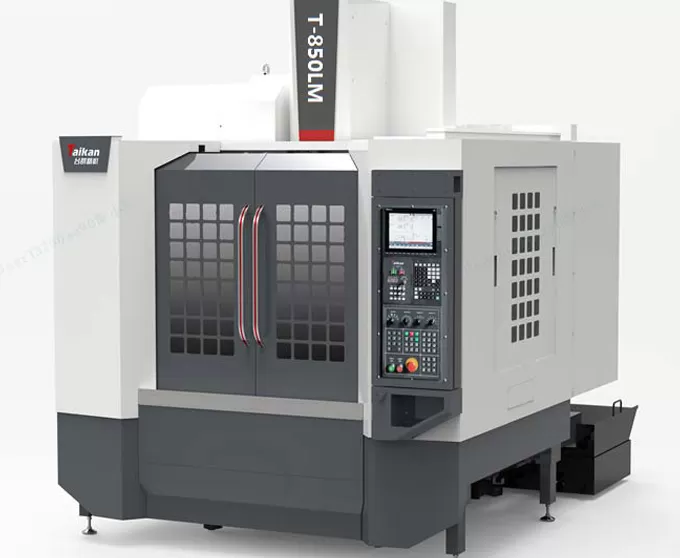

Name: HT-850LM Centre d'usinage vertical à grande vitesse et haute rigidité
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristiques du centre d'usinage vertical haute vitesse et haute rigidité HT-850LM

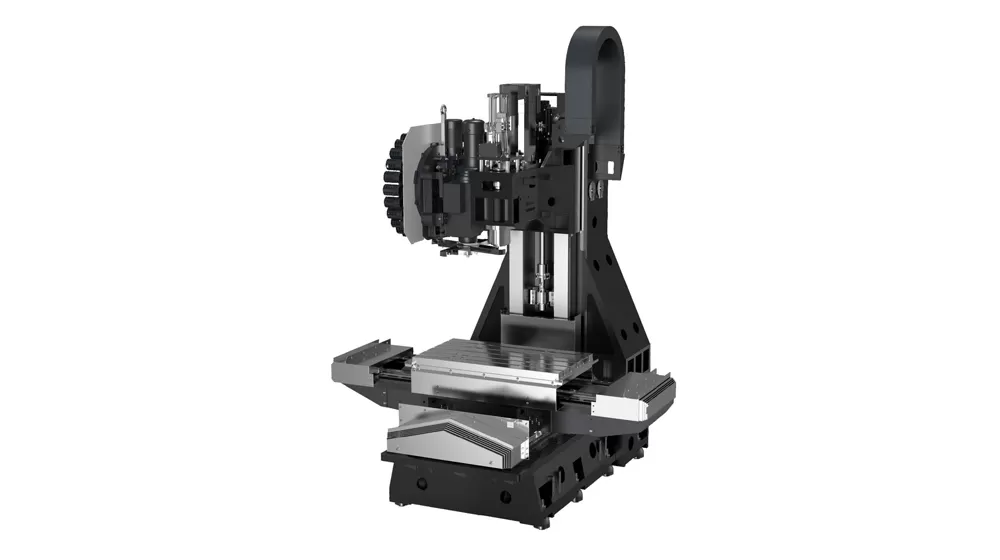

Structure stable à haute rigidité

Axes d'alimentation de haute précision

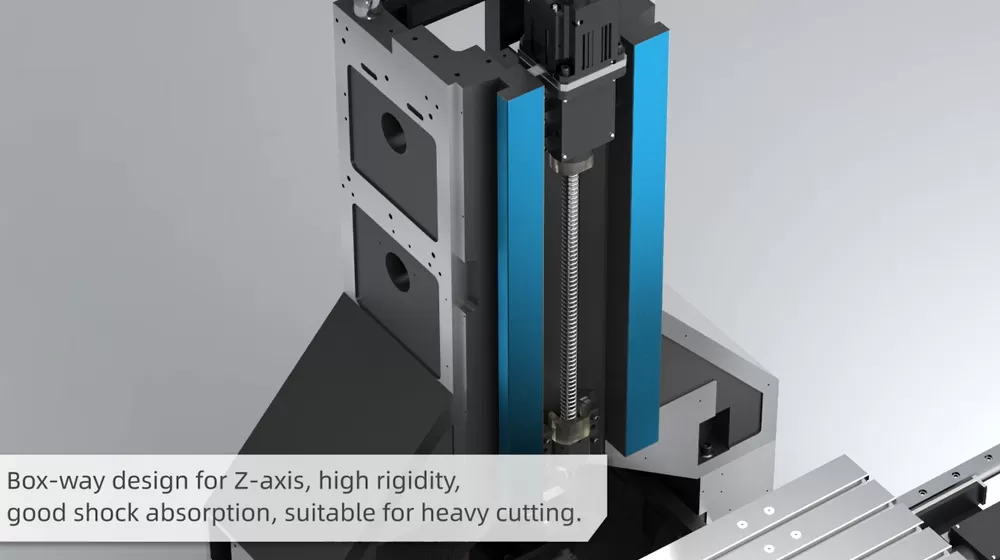

L'axe Z utilise des rails durs rectangulaires à haute rigidité, tandis que les axes X et Y sont équipés de guides linéaires à rouleaux de grande taille et de haute précision. Cette combinaison offre la vitesse élevée des machines de guidage linéaire et la rigidité élevée des machines à rail dur, offrant une excellente capacité de coupe lourde et une bonne absorption des vibrations.

Les vis à billes sont équipées de structures de pré-tension pour atténuer les effets de dilatation thermique, et les roulements auto-lubrifiants prolongent leur durée de vie.

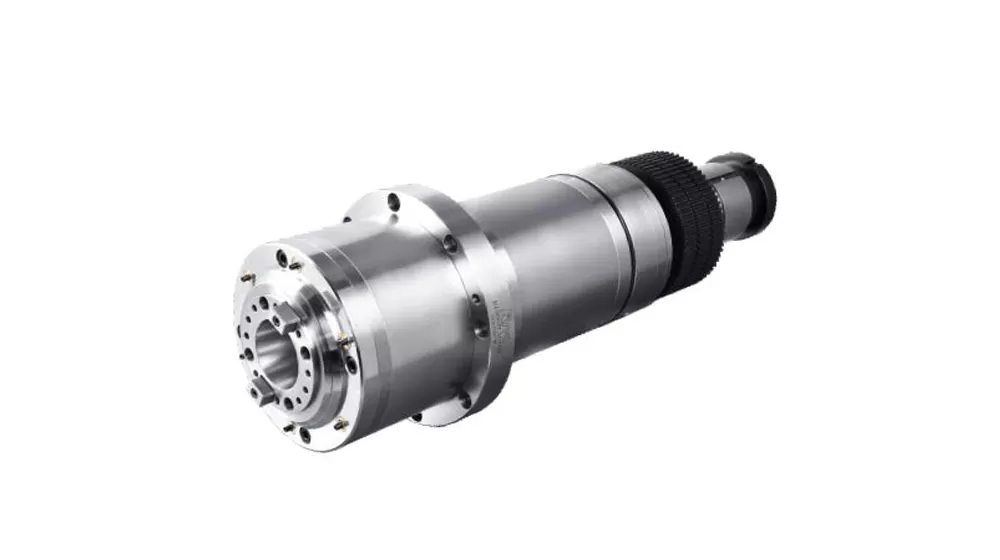

Unité de broche haute vitesse Taikan

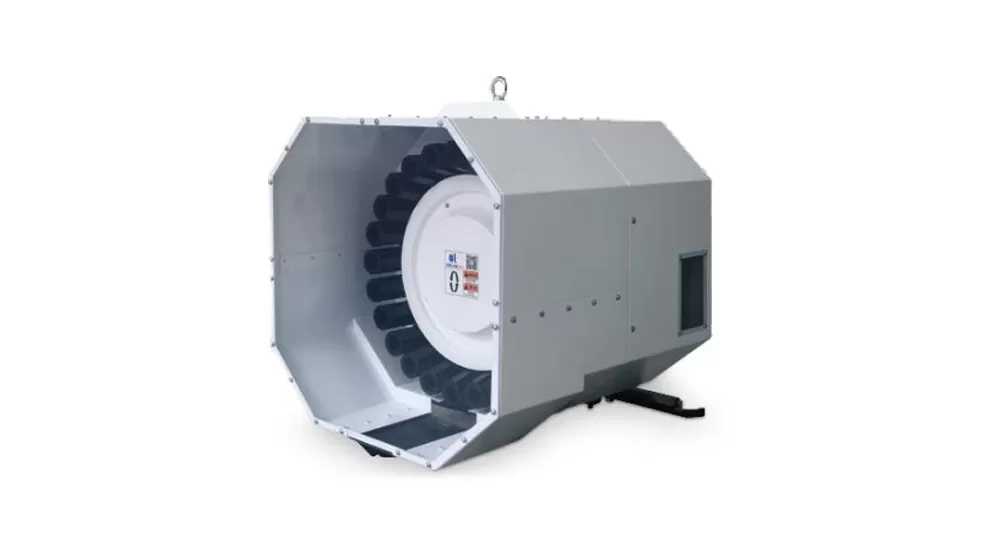

Taikan 24-Outil Outil de type bras Magazine

Taikan 24-Outil Outil de type bras Magazine

Application du centre d'usinage vertical haute vitesse et haute rigidité HT-850LM

Cette machine est particulièrement adaptée à l'usinage de petites et moyennes séries de pièces complexes telles que les boîtiers, plaques, disques, vannes, carrosseries et moules de petite et moyenne taille. Elle est largement utilisée dans des secteurs tels que la mécanique de précision, les produits 5G, la quincaillerie, les composants automobiles et les dispositifs médicaux.

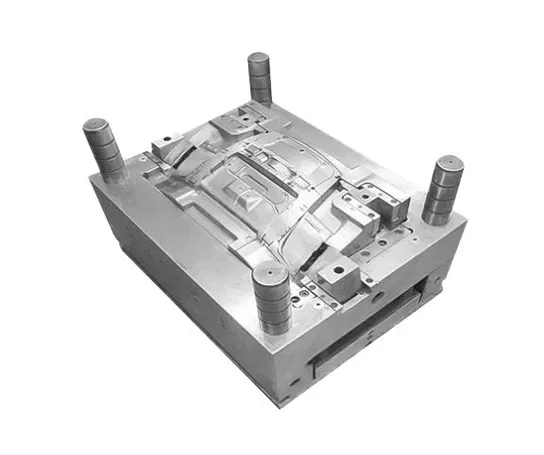

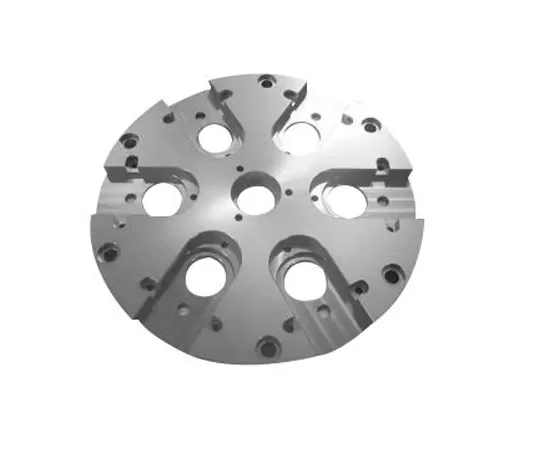

Exemple 1 Pièce

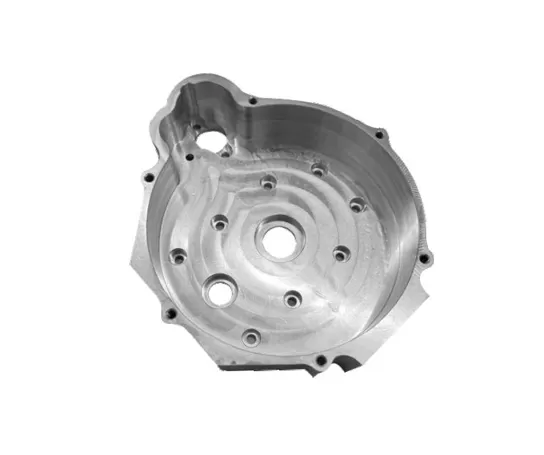

Exemple de pièce 2

Exemple de pièce 3

Spécifications du centre d'usinage vertical à haute vitesse et haute rigidité HT-850LM

Item			Unit	HT-850LM	Remarques
Course	Course de la table (axe X)		mm	850
	Course du chariot transversal (axe Y)		mm	520
	Course de la poupée (axe Z)		mm	550
	Distance du nez de broche à la surface de la table		mm	150～700
	Distance du centre de la broche à la surface de guidage du montant		mm	590
Table de travail	Dimensions de la table		mm	1000*550
	Charge max. (charge uniforme)		kg	600
	Rainures en T (nombre de rainures - largeur de rainure * espacement)		mm	5-18*100
Broche	Puissance moteur (nominale/durée courte)		kW	45976
	Couple moteur (nominal/durée courte)		N.m	52.5/118
	Plage de vitesses		tr/min	50~8000 (courroie)
	Diamètre de broche		mm	φ150
	Cône de broche		/	BT40
	Spécifications du rivet		/	P40T-I (MAS403)
Vitesse	Plage de vitesses d'avance de coupe		mm/min	1-10000
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z		m/min	30/30/20
Précision	Précision de positionnement (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Course totale)
Précision	Répétabilité (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Course totale)
Magasin d'outils	Capacité d'outils		pcs	24
	Poids max. d'outil		kg	7
	Longueur max. d'outil		mm	250
	Diamètre max. d'outil (plein / avec alvéoles adjacents vides)		mm	Φ75/Φ150
Autres	Contrepoids de l'axe Z		/	/

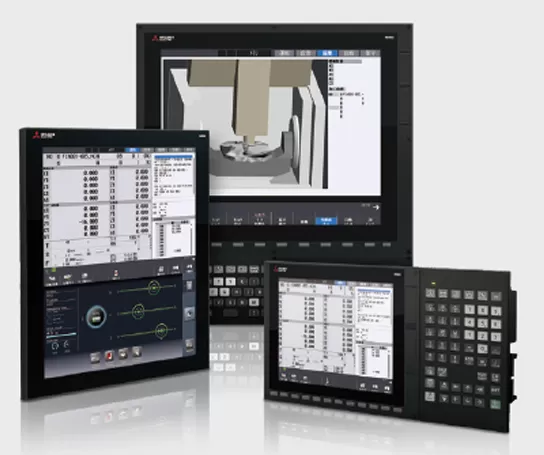

	Système CNC		/	Mitsubishi M80VB
	Source d'air	Flow	L/min	≥280 (ANR)
	Source d'air	Pression d'air	MPa	0.6~0.8
	Capacité de l'équipement		KVA	25
	Capacité du réservoir de liquide de refroidissement		L	300
	Dimensions de la machine		mm	225031702890	Correspondant aux axes XYZ
	Poids (approx.)		Kg	6500

Les informations sur cette page sont fournies à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison d'améliorations ou de mises à niveau du produit. Pour plus d'informations, veuillez nous contacter.
