Caractéristique du centre d'usinage G-VU1530 portique à 5 axes

Configuration Portique

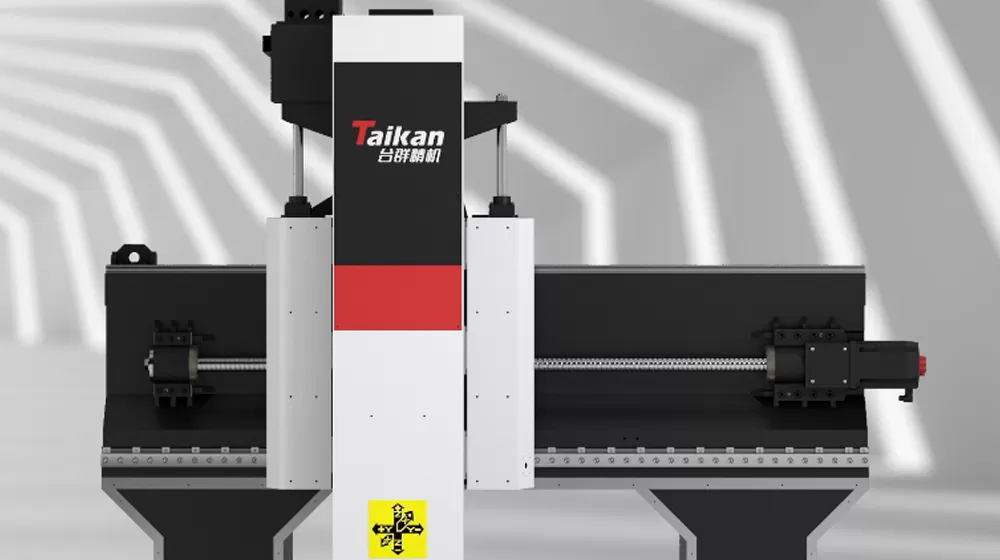

La machine adopte une structure fixe à portique avec une configuration de déplacement de table, offrant une stabilité optimale pour des opérations de coupe efficaces.

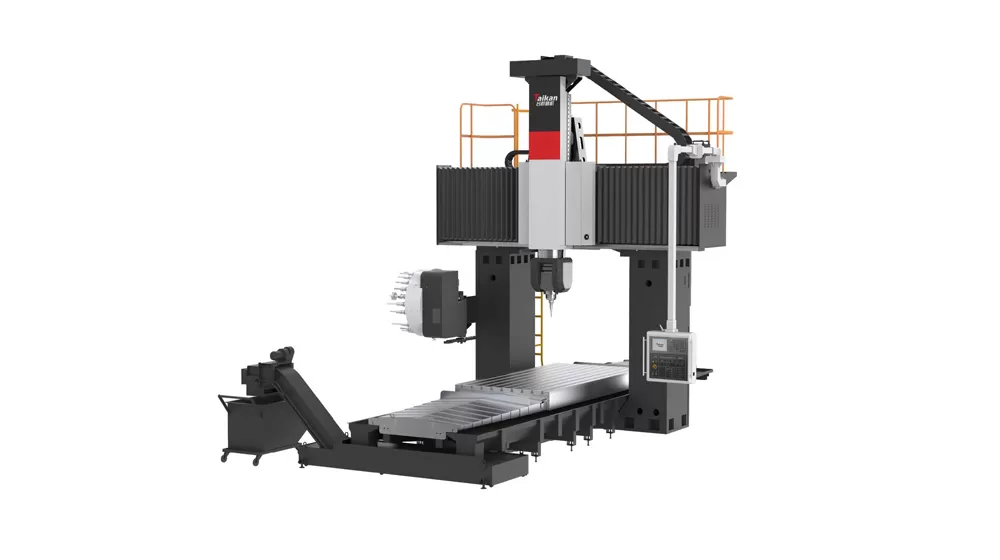

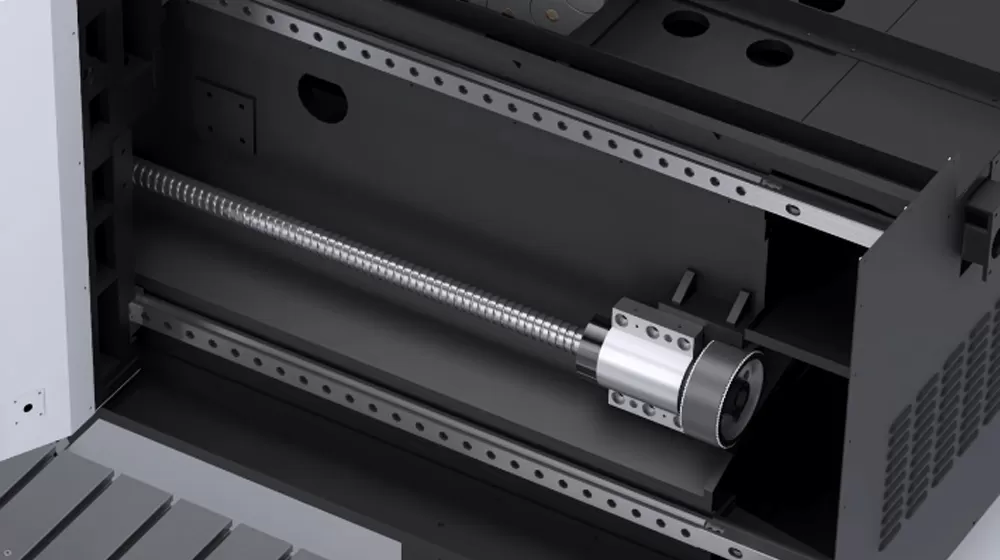

Rails de guide à pas

Les rails de guidage de poutre sont disposés dans une disposition étagée, augmentant la portée du rail de guidage et améliorant la capacité de charge, assurant de bonnes performances de charge et une coupe stable pendant l'usinage.

Équilibrage de l'azote

L'axe Z utilise un cylindre d'équilibrage d'azote pour équilibrer le poids du vérin.

Unité de broche

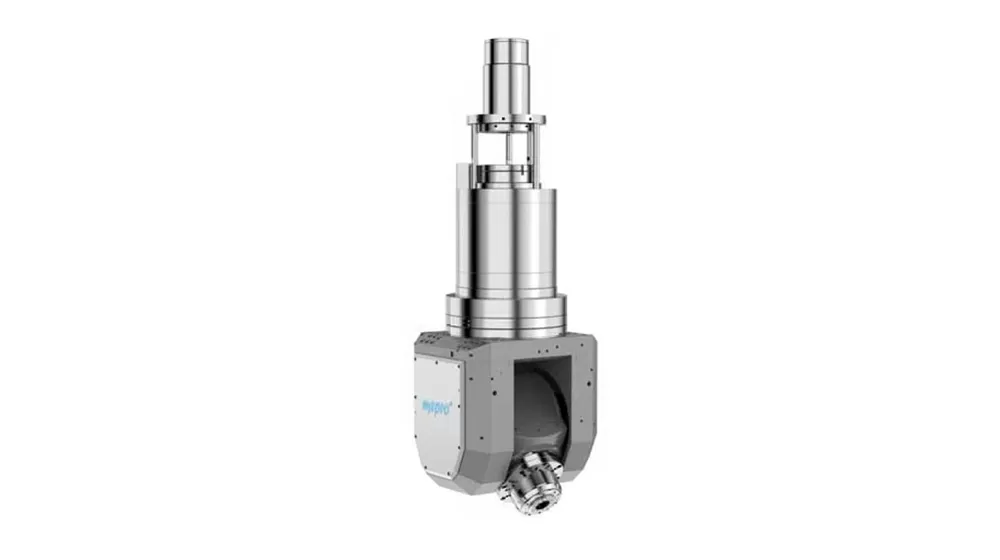

L'unité de broche utilise une tête de fraisage double A/C liée à 5 axes Zhongke Ibeg T70.5, qui peut réaliser un usinage lié à 5 axes de surfaces complexes.
Avec des codeurs de haute précision et un système de serrage hydraulique, les axes A et C peuvent être serrés à n'importe quel angle dans leur plage de fonctionnement (axe C ± 360 °, axe A ± 110 °).
Broche motorisée 18000 tr/min standard, capable de couper en haute précision, rapidement et en continu.

Application du centre d'usinage G-VU1530 portique à 5 axes

Principalement utilisé pour l'usinage de pièces complexes, d'aluminium et de ses alliages, ainsi que de matériaux difficiles à usiner. Il est capable d'usinage de haute précision et à haute efficacité de surfaces spatiales complexes.

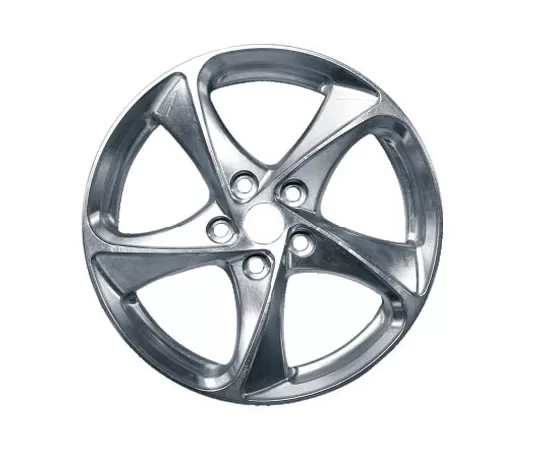

Exemple 1 Pièce

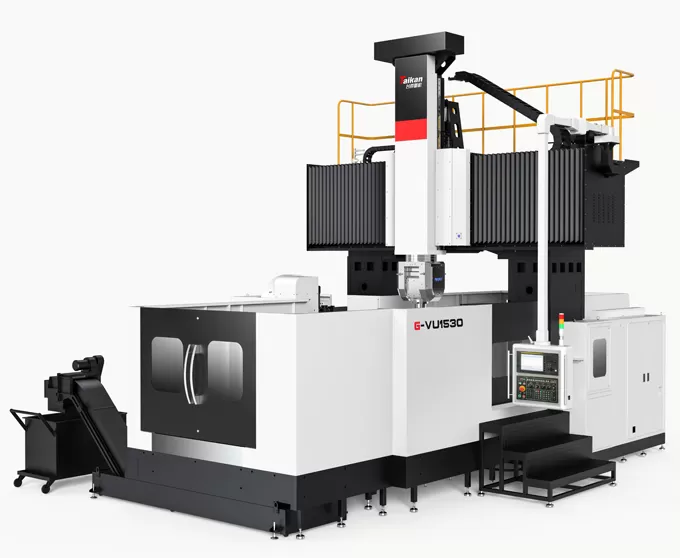

Centre d'usinage de type portique 5 axes

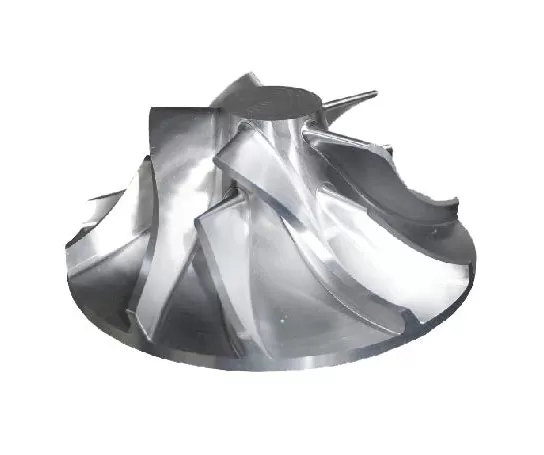

Exemple de pièce 2

Exemple de pièce 3

Spécifications du centre d'usinage à portique 5 axes HG-VU1530

Item			Unit	HG-VU1530	Remarques
Courses	Course de la table (axe X)		mm	3200
	Course du chariot transversal (axe Y)		mm	2700
	Course du coulisseau (axe Z)		mm	1000
	Distance nez de broche à la table		mm	100～1100
	Porte-à-faux de broche		mm	329.2
	Largeur utile du portique		mm	2450
Table	Dimensions de la table		mm	1500*3000
	Charge max.		Kg	10000
	Rainure en T		mm	28
Broche	Puissance de broche		KW	30
	Vitesse max.		r/min	18000
	Couple de sortie		Nm	72Nm-S1, 85Nm-S6
	Cône de broche			HSK-A63
	Angle d'oscillation de l'axe A			±110°
	Rotation de l'axe C			±360°
	Vitesse max. des axes A/C		rpm	60
Vitesse	Plage d'avance (coupe)		mm/min	10000/10000/10000
Vitesse	Vitesse de déplacement rapide (axes X/Y/Z)		mm/min	15000/15000/15000
Précision	Précision de positionnement (avec règle)		mm	0.023/0.021/0.014	Règle linéaire Fagor standard
	Répétabilité (avec règle)		mm	0.015/0.013/0.011	Règle linéaire Fagor standard
	Précision de positionnement de l'axe A			8″（VD13441）
	Répétabilité de l'axe A			4″（VD13441）
	Précision de positionnement de l'axe C			8″（VD13441）
	Répétabilité de l'axe C			4″（VD13441）
Autres	Contrepoids de l'axe Z			Équilibrage hydraulique + azote

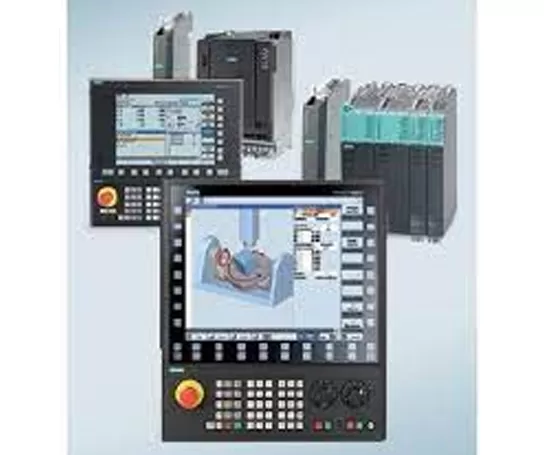

	Système CNC			SIEMENS ONE	Commande simultanée 5 axes
	Alimentation en air	Flow	L/min	500
	Alimentation en air	Pression	MPa	0.6~0.8
	Capacité du réservoir de liquide de refroidissement		L	750
	Dimensions de la machine (L×l×H)		mm	780061006000
	Enceinte de la machine		set	Tôlerie périphérique complète	Sans capot supérieur
