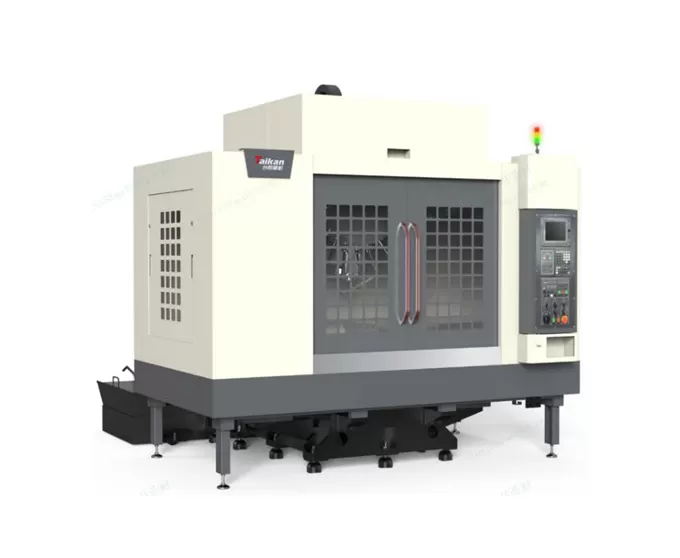

HT-1300S Centre d'usinage de moyeu de roue haute vitesse et haute efficacité

Course

Course de la table (axe X)

mm

1300

Course du chariot (axe Y)

mm

550

Course de la broche (axe Z)

mm

450

Distance du nez de broche à la surface de la table

mm

125~575

Distance du centre de la broche à la surface de guidage du montant

mm

632

Table

Dimensions de la table

mm

1300*550

Charge max.

kg

500

Rainures en T (nombre de rainures - largeur × espacement)

mm

5-18*100

Broche

Puissance du moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

14.1/21

Vitesse du moteur de broche

rpm

20-20000

Cône de broche

/

BT30

Vitesse de broche

Plage de vitesses d'avance de coupe

mm/min

1-15000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

36/36/36

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T 18400.4 (Course totale)

Répétabilité (X/Y/Z)

mm

0.006

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids max. de l'outil

kg

3

Longueur max. de l'outil

mm

250

Diamètre max. de l'outil (plein / emplacement adjacent vide)

mm

Ф60/Ф80

Autres

Système CNC

Mitsubishi M80VB

Source d'air

Flow

L/min

≥200（ANR）

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

15

Capacité max. du réservoir de liquide de refroidissement

L

330

Dimensions de la machine

mm

2850*3300*2850

Correspondant aux axes X*Y*Z

Poids (approx.)

kg

5000
