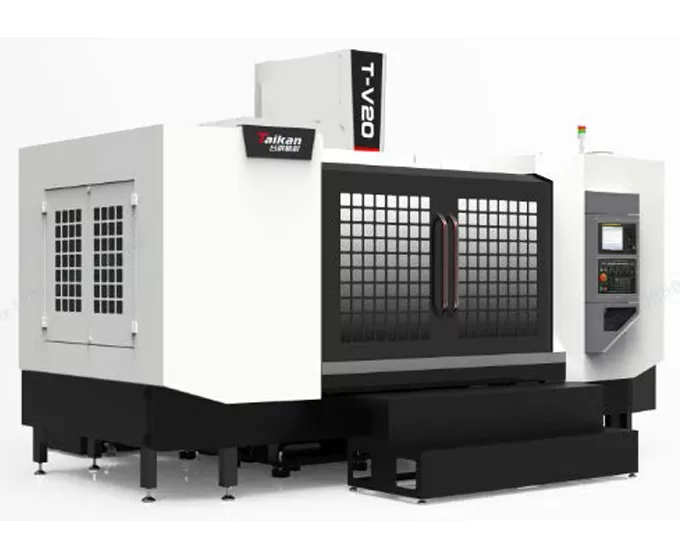

Centre d'usinage vertical de coupe légère HT-V20

Course

Course de la table (axe X)

mm

2000

Course du chariot transversal (axe Y)

mm

650

Course de la poupée (axe Z)

mm

590

Distance du nez de broche à la surface de la table

mm

100-690

Distance du centre de la broche à la surface de guidage de la colonne

mm

707

Table de travail

Dimensions de la table

mm

2000*650

Charge max. (répartie uniformément)

kg

800

Rainures en T (nombre - largeur * espacement)

mm

5-18*125

Broche

Puissance moteur (nominale/courte durée)

kW

7.5/11

Couple moteur (nominal/courte durée)

N.m

35.8/95.5

Plage de vitesses

r/min

20-12000

Diamètre de broche

mm

150

Cône de broche

/

BT40

Spécifications des rivets

/

1-15000

Vitesse

Plage d'avance de coupe

mm/min

27/36/36

Vitesse de déplacement rapide des axes X/Y/Z

m/min

0.015

Précision

Précision de positionnement (X/Y/Z)

mm

0.008

GB/T18400.4 (course totale)

Répétabilité (X/Y/Z)

mm

0.01

Magasin d'outils

Capacité d'outils

pcs

0.006

Poids maximal de l'outil

kg

24

Longueur maximale de l'outil

mm

7

Diamètre maximal de l'outil (complet / alvéole adjacent vide)

mm

250

Autres

Contrepoids de l'axe Z

φ75/φ150

Système CNC

/

Mitsubishi M80VB

Source d'air

Flow

L/min

≥280 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

4800*3900 (marches comprises)*2950

Correspondant aux axes X*Y*Z

Poids (environ)

Kg

8450
