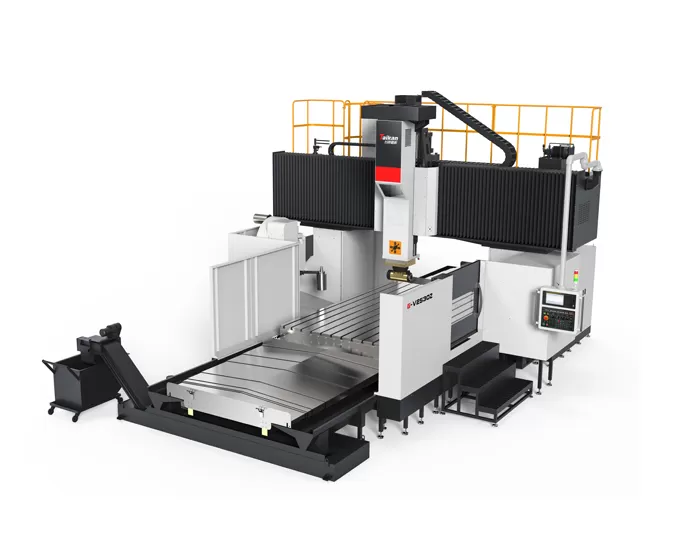

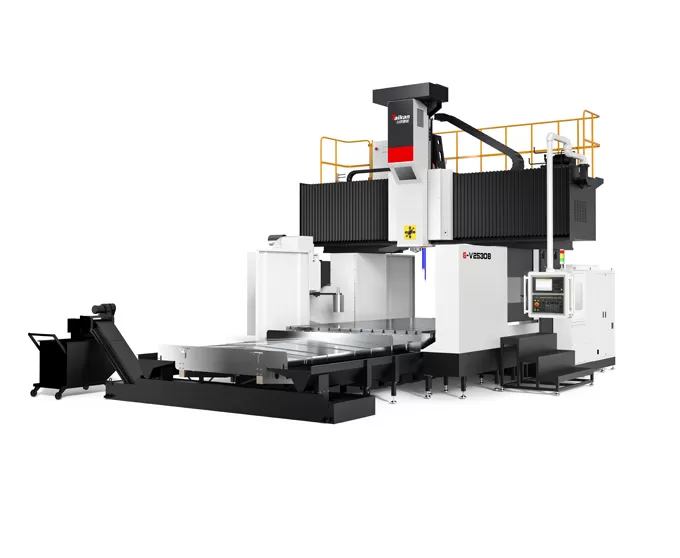

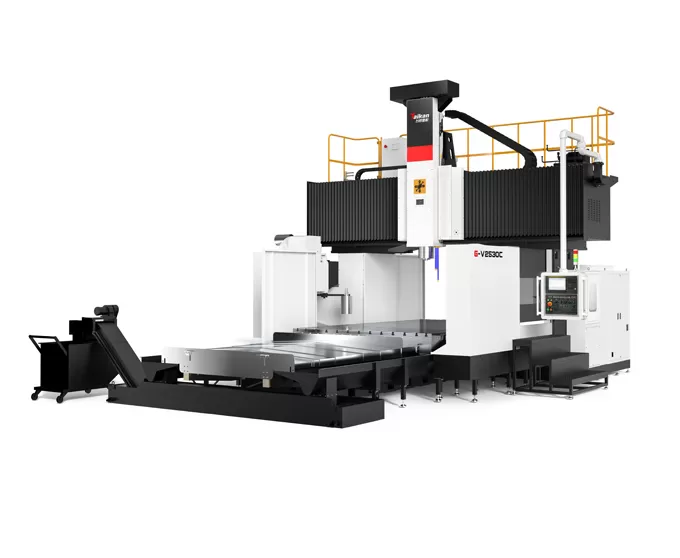

Name: HG-V2530 A/B/C/Z - Centre d'usinage à portique à 3 axes avec guides linéaires
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristiques du centre d'usinage à portique à guidages linéaires 3 axes HG-V2530 A/B/C/Z

Structure de la machine

La machine comporte une structure fixe de cadre de portique avec une table de travail mobile.
Faisceau à haute rigidité: la poutre adopte une conception rectangulaire à grande section transversale. Le rapport hauteur/largeur est optimisé grâce à une analyse de simulation, améliorant considérablement sa résistance à la flexion et à la torsion, assurant une stabilité de précision.
Grand bélier à section transversale: Le bélier a une taille de section transversale de 420x420mm, soutenu par quatre rails de guidage linéaires dans un agencement semi-fermé. Cela fournit un support haute résistance avec une faible résistance au frottement, garantissant un fluage nul à basse vitesse, des vibrations minimales, une réponse rapide et d'excellentes performances dynamiques et statiques, des exigences de maintenance faibles et une longue durée de vie.
Table de support multiple: La table est soutenue par plusieurs glissières rapprochées, assurant des performances porteuses stables et fiables avec une excellente rétention de précision.

Diverses options de broche

Diverses options d'entraînement
Configurable avec entraînement par courroie, tête d'engrenage, broche électrique et tête de fraisage automatique à angle droit.
Broche à engrenages
Dispose d'une interface BT50 avec une vitesse maximale de 6000 tr/min et un couple de sortie allant jusqu'à 1331Nm. La boîte de vitesses et le moteur principal sont séparés de la broche, minimisant efficacement les problèmes de précision causés par la génération de chaleur.
Broche motorisée
Broche électrique BT50-10000rpm haute puissance et robuste qui offre un couple élevé, une vitesse élevée et de faibles vibrations, offrant une expérience d'usinage exceptionnelle.
Broche entraînée par courroie
Utilise une unité de broche BT50-6000rpm à grande vitesse, offrant des performances de coupe efficaces.
Contrôle thermique
Standard avec un système de refroidissement d'huile pour réduire la température de la broche, prolonger la durée de vie du roulement et minimiser l'impact de la déformation thermique sur la précision d'usinage.

Système d'alimentation

Rails à trois lignes: les trois axes (XYZ) utilisent des rails de guidage linéaires à rouleaux robustes, faciles à entretenir, qui ont une faible résistance au frottement, une réponse rapide des pièces mobiles, zéro fluage à basse vitesse, et d'excellentes performances dynamiques et statiques.
Courroie d'entraînement: Les moteurs à axe XY utilisent la réduction de la courroie pour augmenter le couple de transmission, réduire l'inertie de la charge, améliorer les performances d'entraînement et fournir une maintenance simple et rentable.
Conduite par engrenages: le moteur est réduit grâce à un réducteur à faible contrecoup, ce qui augmente la transmission de couple. Combiné avec des vis principales plus grandes, cela garantit des vitesses d'entraînement rapides, des performances stables et une haute précision (axe X ≥ 4200mm/axe Y ≥ 3700mm).
Équilibrage de l'azote: le système d'entraînement de l'axe Z utilise un servomoteur directement couplé à une vis à billes, avec un système d'équilibrage à double cylindre des deux côtés du vérin pour assurer une inversion en douceur de l'alimentation de l'axe Z et une réponse dynamique rapide.
Compensation thermique: La vis à billes présente une structure pré-tendue aux deux extrémités, éliminant efficacement la perte de précision causée par la dilatation thermique.

Enlèvement de puce et réservoir de liquide de refroidissement

Convoyeur à copeaux en spirale: un ensemble de chaque côté de la table de travail, avec un diamètre de vis de 120mm et une grande section transversale en acier carré, expulsant rapidement les puces à l'extérieur de la machine.
Convoyeur élévateur à copeaux de type chaîne: situé à l'extrémité de la machine, avec une pente de 45 degrés, une plaque de chaîne plus large et des barres de grattoir en dents de scie, collectant rapidement les copeaux dans le petit convoyeur à copeaux.
Convoyeur à petites puces: collecte et transporte des puces.
Réservoir de liquide de refroidissement: Système de filtration multicouche pour filtrer les impuretés et assurer un usinage en douceur.

Enlèvement de puce et réservoir de liquide de refroidissement

Application du centre d'usinage à portique à guides linéaires 3 axes HG-V2530 A/B/C/Z

Cette série de machines est principalement utilisée pour l'usinage à grande vitesse et de haute précision de pièces dans des secteurs tels que les composants automobiles, les moules, les machines de construction, les vannes, le transport ferroviaire, l'énergie, les machines agricoles et les machines d'extraction de charbon.

Spécifications du centre d'usinage à portique à guides linéaires 3 axes HG-V2530 A/B/C/Z

Item			Unit	HG-V2530B	HG-V2540B	HG-V2550B	HG-V2560B	HG-V2530C	HG-V2540C	HG-V2550C	HG-V2560C
Course	Course axe X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Course axe Y		mm	3200				3200
	Course axe Z		mm	1000(Opt. 1250)				1000(Opt. 1250)
	Distance de l'extrémité de la broche à la table		mm	250～1250(Opt. 250～1500)				100～1100(Opt. 100～1350)
	Largeur de portique effective		mm	2980				2980
Table	Dimensions de la table (L×l)		mm	2500*3000	2500*4000	2500*5000	2500*6000	2500*3000	2500*4000	2500*5000	2500*6000
	Charge max.		kg	18000	22000	25000	28000	18000	22000	25000	28000
	Rainures en T (Largeur×Pas×Qté)		mm	2820013 (pas de 160 entre les rangées de rainures en T bilatérales)				2820013 (pas de 160 entre les rangées de rainures en T bilatérales)
Broche	Type d'entraînement		/	Entraînement par engrenages (Opt. entraînement par courroie)				Broche motorisée
	Vitesse de broche max.		tr/min	6000				10000(Opt. 15000, 18000)
	Puissance de la broche (Nominale/Pointe)		kW	22/35				26/45
	Couple de sortie (Nominal/Pointe)		N.m	790/1258				305/623
	Section du coulisseau (Coulisseau carré)			420420(Opt. glissières prismatiques axe Z 400400, 450*450)				420*420
	Cône de broche		/	BT50				BT50(Opt. BBT40, HSK-A63)
Changeur d'outils (Opt.)	Nombre d'outils		T	24(40)				24(40)
	Diamètre max. d'outil (Plein/Adjacent)		mm	φ110/φ200				φ110/φ200
	Longueur max. d'outil		mm	350				350
	Poids max. d'outil		kg	18				18
Vitesse	Plage de vitesse d'avance (Coupe)		m/min	8/8/8	8/8/8	6/6/6	6/6/6	8/8/8	8/8/8	6/6/6	6/6/6
	Vitesse de déplacement rapide (Axe X/Y/Z)		m/min	12/15/15	10/15/15	10/15/15	10/15/15	12/15/15	10/15/15	10/15/15	10/15/15
Précision	Précision de positionnement (Sans/Avec règle)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.027/0.023				0.027/0.023
		Z	mm	0.018/0.014				0.018/0.014
	Répétabilité (Sans/Avec règle)	X	mm	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Autres	Contrepoids de l'axe Z		/	Équilibrage hydraulique + azote				Équilibrage hydraulique + azote
	Système CNC		/	FANUC 0I-MF PLUS (Opt. Siemens 828D)				FANUC 0I-MF PLUS (Opt. Siemens 828D)
	Alimentation en air	Flow	L/min	300				300
		Pression	MPa	0.6~0.8				0.6~0.8
	Capacité électrique totale		kVA	65				65
	Capacité du réservoir de liquide de refroidissement		L	700				700
	Dimensions de la machine	Longueur	mm	8015	10020	12164	14645	8015	10020	12164	14645
		Largeur	mm	6634				6634
		Hauteur	mm	5200 (5900 lorsque l'axe Z est en option)				5200 (5900 lorsque l'axe Z est en option)
	Enceinte de la machine		-	Tôlerie semi-enveloppante (zone de travail uniquement)				Tôlerie semi-enveloppante (zone de travail uniquement)

Remarques :

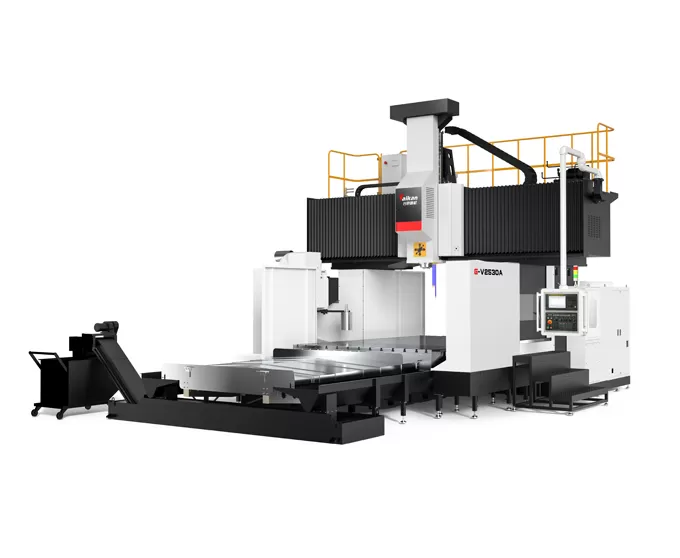

1 : G-V2530A、G-V2540A、G-V2550A、G-V2560A – Broche à entraînement par courroie de 6000 tr/min en option, couple de sortie 186/297 N·m.

2 : G-V2530Z、G-V2540Z、G-V2550Z、G-V2560Z – Tête de fraisage à angle droit entièrement automatique en option, avec une course de l'axe Y de 3700 mm.

3 : G-R2530B、G-R2540B、G-R2550B、G-R2560B – Coulisseau carré pour l'axe Z en option (Z = 1000 mm, hauteur de la machine 5600 mm ; Z = 1250 mm, hauteur de la machine 6300 mm).

4 : G-R2530Z、G-R2540Z、G-R2550Z、G-R2560Z – Coulisseau carré pour l'axe Z + tête de fraisage à angle droit automatique en option (course de l'axe Y 3700 mm ; Z = 1000 mm, hauteur de la machine 5600 mm ; Z = 1250 mm, hauteur de la machine 6300 mm).

Les informations de cette page sont données à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison d'améliorations ou de mises à niveau du produit. Pour plus d'informations, veuillez nous contacter.
