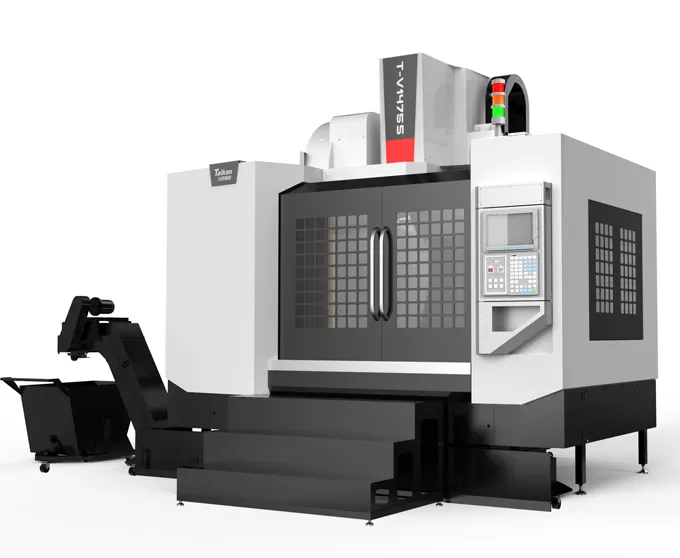

HT-V1475S Centre d'usinage vertical haute vitesse et haute efficacité

Course

Course de la table (axe X)

mm

1400

Course du chariot transversal (axe Y)

mm

750

Course de la poupée porte-broche (axe Z)

mm

750

Distance du nez de broche à la surface de la table

mm

120～870

Distance du centre de la broche à la surface de guidage de la colonne

mm

826

Table de travail

Dimensions de la table

mm

1500*750

Charge max. (charge uniformément répartie)

kg

1400

Rainure en T (nombre de rainures - largeur de rainure * entraxe)

mm

5-18*150

Broche

Puissance moteur (nominale/courte durée)

kW

15/18.5

Couple moteur (nominal/courte durée)

N.m

143/191

Plage de vitesses

tr/min

50～6000 (courroie)

Diamètre de broche

mm

Φ190

Cône de broche

/

BT50

Spécifications du rivet

/

P50T-I（MAS403）

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

24/24/20

Précision

Précision de positionnement (X/Y/Z)

mm

0.015

GB/T18400.4 (course complète)

Répétabilité (X/Y/Z)

mm

0.008

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

15

Longueur max. d'outil

mm

300

Diamètre max. d'outil (tous emplacements / emplacements adjacents vides)

mm

Φ105/Φ210

Autres

Contrepoids de l'axe Z

Équilibrage à l'azote

Système CNC

/

FANUC 0i-MF Plus(5)

Source d'air

Flow

L/min

280 (ANR)

Pression d'air

MPa

0,6~0,8

Capacité de l'équipement

KVA

35

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

5050×3680×3440

Avec convoyeur à copeaux à pédale

Poids (environ)

Kg

10700
