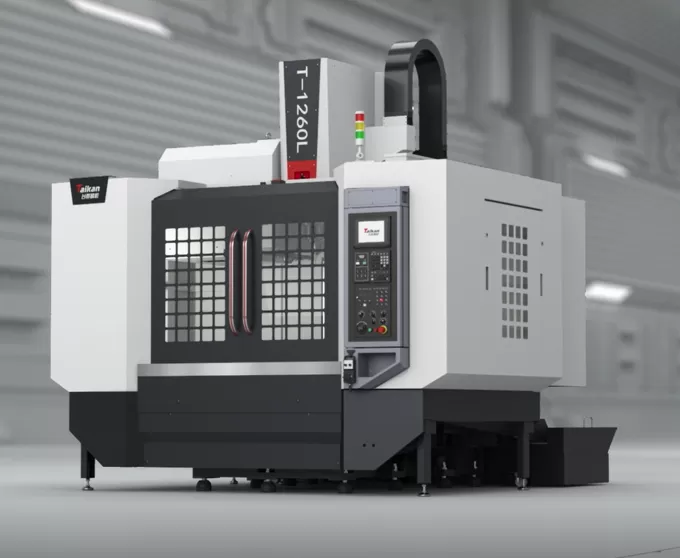

HT-1260L Centre d'usinage vertical à grande vitesse et haute précision

Course

Course de la table (axe X)

mm

1200

Course du chariot transversal (axe Y)

mm

600

Course de la poupée porte-broche (axe Z)

mm

570

Distance du nez de broche à la surface de la table

mm

140～710

Distance du centre de broche à la surface de guidage de la colonne

mm

659

Table

Dimensions de la table

mm

1300*600

Charge maximale (charge uniformément répartie)

kg

1000

Rainure en T (nombre de rainures - largeur de rainure * écartement)

mm

5-18*100

Broche

Puissance du moteur (nominale / courte durée)

kW

7.5/11

Couple du moteur (nominal / courte durée)

N.m

35.8/95.5

Plage de vitesse

tr/min

50~8000 (courroie)

Diamètre de broche

mm

φ150

Cône de broche

/

BT40

Spécifications du rivet

/

P40T-I（MAS403）

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

36/36/20

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T18400.4 (Course totale)

Répétabilité (X/Y/Z)

mm

0.007

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

7

Longueur max. d'outil

mm

250

Diamètre max. d'outil (plein / alvéole adjacente vide)

mm

Φ75/Φ150

Autres

Système CNC

/

Mitsubishi M80VB

Alimentation en air

Flow

L/min

≥280（ANR)

Pression d'air

MPa

0.6~0.8

Capacité de l'équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

300

Dimensions de la machine

mm

3000×3499×3146

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

7000
