Solutions d'usinage CNC de précision Taikan pour composants de robots intelligents

Les chiffres ne mentent pas. Lors du semi-marathon de robots humanoïdes de Pékin 2026, le robot national « Lightning » a franchi la ligne d'arrivée en 50 minutes et 26 secondes, presque deux fois plus vite que l'an dernier. Près de quarante pour cent des machines en compétition évoluaient avec une démarche indubitablement humaine. Une telle vitesse, une telle fluidité et une telle durabilité ne viennent pas uniquement du logiciel. Elles sont forgées dans le métal, façonnées par les machines-outils qui coupent, fraisent et finissent chaque carter de joint, chaque composant d'entraînement harmonique, chaque engrenage miniature qui rend possible une foulée bipède.

At Taikan Machine, nous appelons cela ce que c'est : nous sommes les bâtisseurs de squelettes pour l'industrie de la robotique intelligente. Et nous avons construit un écosystème d'usinage spécialement conçu pour relever ce défi.

Une opportunité que personne ne peut ignorer

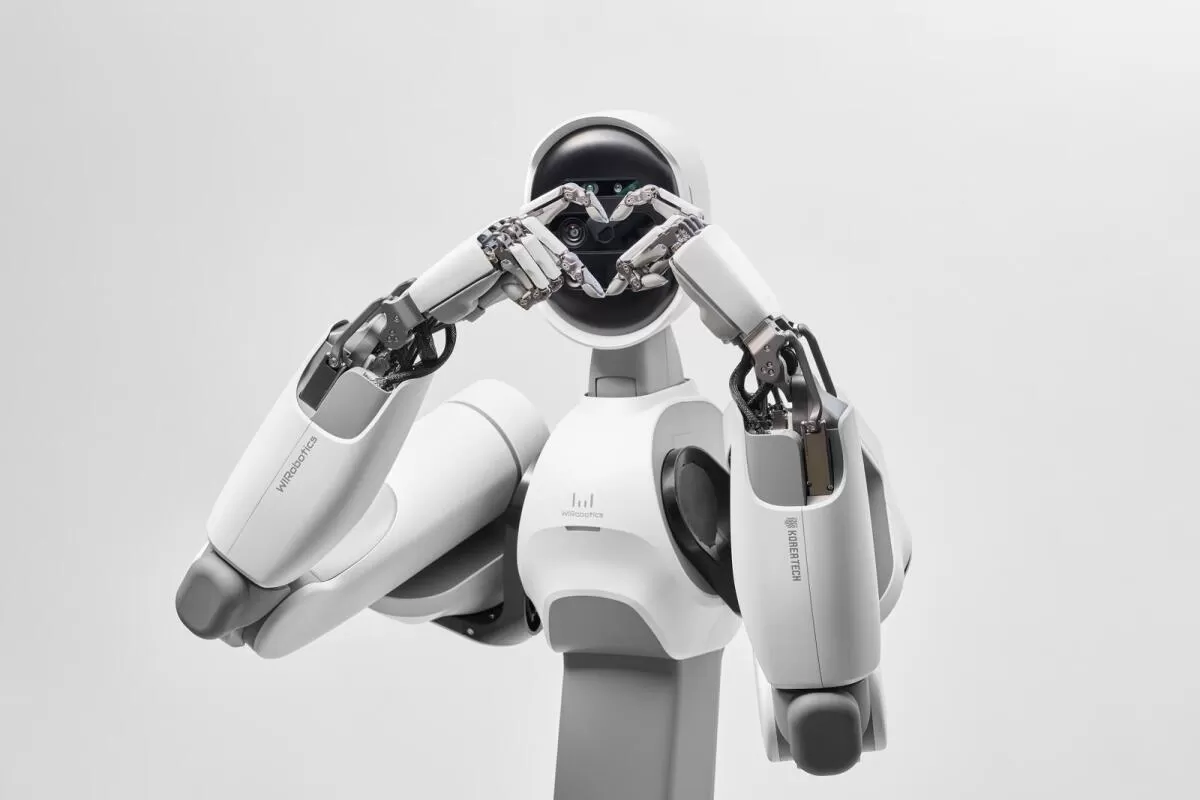

La robotique humanoïde a franchi le seuil de la curiosité R&D pour devenir une ambition à l'échelle industrielle. Les analystes sectoriels désignent 2026 comme une année charnière potentielle – un bond de quelques dizaines de milliers d'unités à potentiellement des centaines de milliers. Quand la production évolue ainsi, la chaîne d'approvisionnement n'a pas simplement besoin de « plus de machines ». Elle exige des machines fondamentalement différentes : plus rapides, plus intelligentes et d'une précision inébranlable.

Voici la réalité : plus de la moitié du coût matériel d'un robot humanoïde haute performance se situe dans ses articulations d'actionneurs – les modules rotatifs et linéaires qui transforment le couple moteur en mouvement humain. Dix à dix-sept pour cent supplémentaires se trouvent dans les assemblages de mains dextres. Chacun de ces composants exige une précision de l'ordre du micron. Un écart de quelques microns dans un joint de poignet se propage à travers toute la chaîne cinématique, entraînant des erreurs de positionnement de l'effecteur, des charges inégales sur les roulements, une usure accélérée et un robot tout simplement incapable de fonctionner.

Il ne s'agit pas de pièces prismatiques conventionnelles. Nous parlons de contours spatiaux complexes, d'alésages angulaires, de poches profondes à parois minces et de matériaux qui résistent – aluminium 7075, alliages de titane et aciers spéciaux haute résistance. Les usiner de manière rentable à grande échelle exige plus qu'une machine performante. Cela requiert un système cohérent et éprouvé au combat.

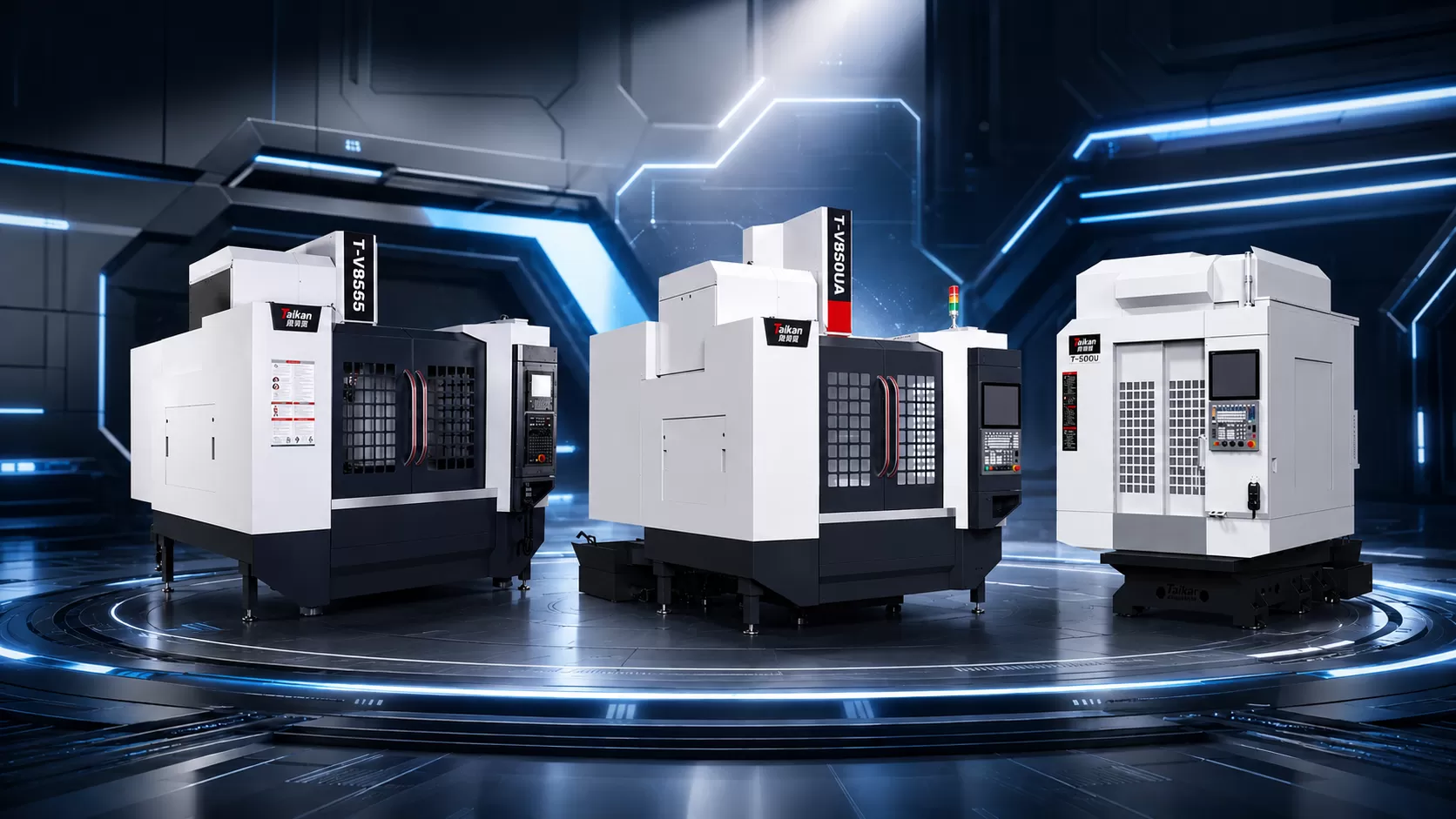

Trois plates-formes machines, une philosophie

Nous ne croyons pas qu'il faille forcer une architecture de machine unique à tout faire. C'est ainsi qu'on obtient des temps de cycle médiocres, des états de surface compromis et des taux de rebuts qui érodent vos marges. Chez Taikan, nous avons plutôt construit un portefeuille de machines par couches, spécifiques à chaque application. Trois séries. Chacune est optimisée pour une catégorie distincte de composants robotiques.

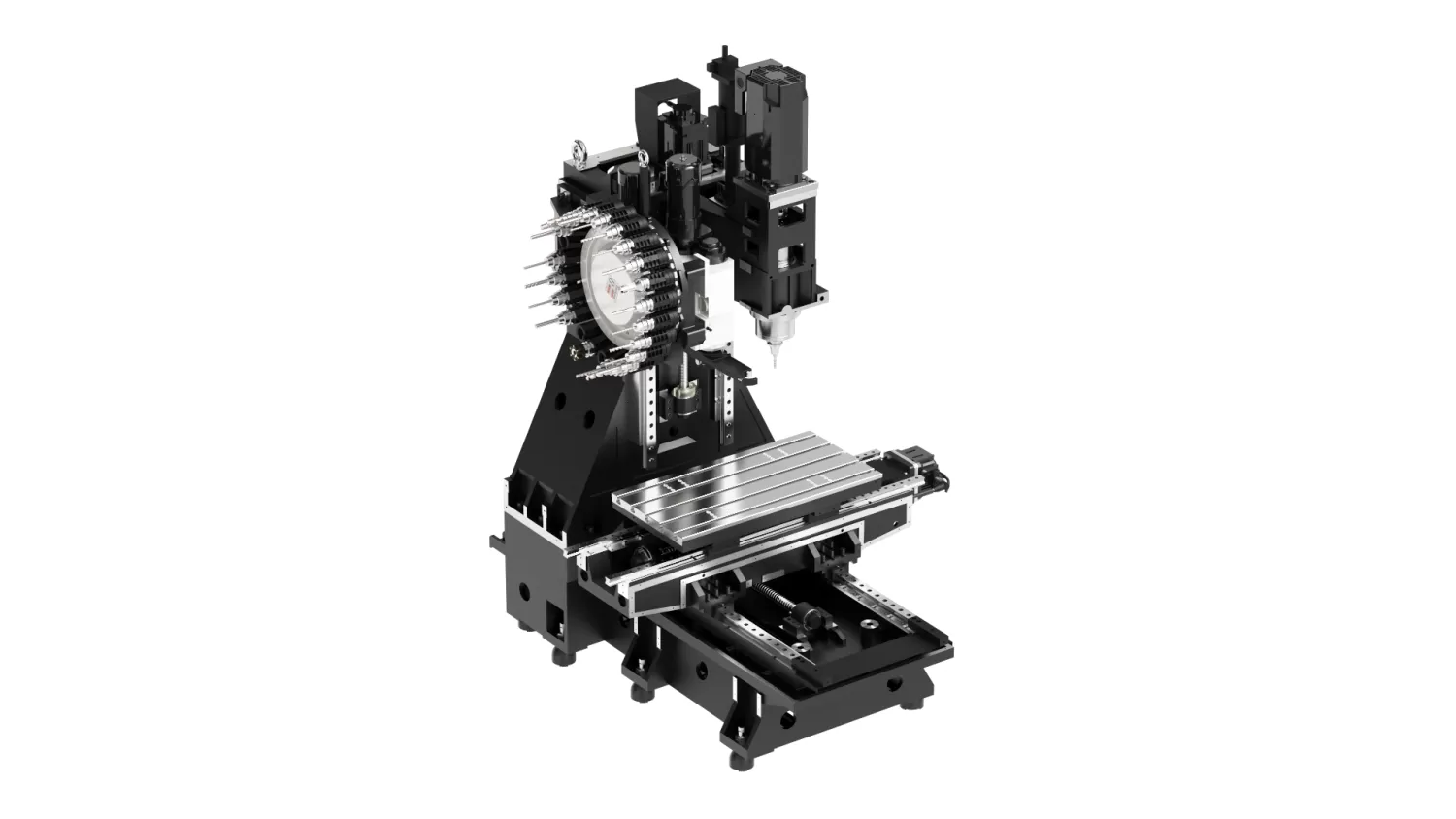

1) Composants structuraux généraux – Centre d'usinage vertical T-V856S

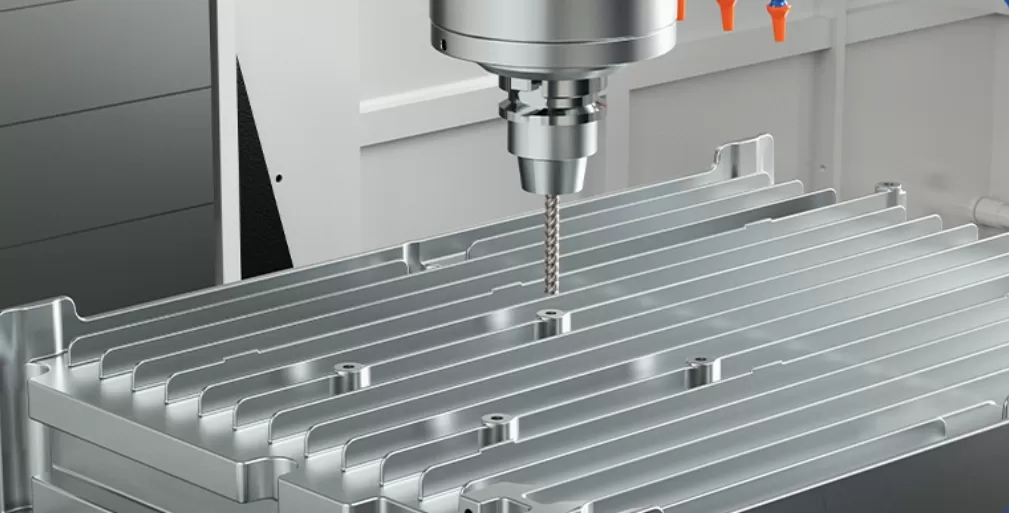

Pour les châssis de torse de robot, les carters de moteur, les supports et les pièces structurelles de complexité moyenne, leT-V856Sest le cheval de trait qui maintient les lignes de production en marche. Il s'agit de notre plateforme de cinquième génération, soutenue par une base installée qui a récemment dépassé les 50 000 unités sur l'ensemble de la série de centres d'usinage verticaux – un chiffre qui témoigne de la fiabilité sur laquelle vous pouvez compter.

La machine est construite autour d'une broche à entraînement direct haute vitesse BT40 tournant à 12 000 tr/min, associée à un système d'arrosage traversant à haut rendement. Si vous avez déjà usiné de l'aluminium 6061 ou 7075 en volume, vous connaissez l'ennemi : l'arête rapportée. Notre stratégie de refroidissement élimine ce problème avant qu'il ne commence, préservant la qualité de surface sur des milliers de cycles.

Le système de mouvement raconte la vraie histoire. Des vis à billes de précision de classe C3. Des glissières linéaires à rouleaux. Une précision de positionnement de ±0,008 mm. Une répétabilité de ±0,005 mm. Ce ne sont pas des chiffres marketing – c'est la différence entre un lot de carters qui s'assemblent tous parfaitement et un lot dont la moitié nécessite une reprise. Lorsque vous usinez des supports structuraux en 7075 ou des plaques de montage en titane, la T-V856S offre la combinaison rare de vitesse, de rigidité et d'efficacité économique qui intéresse réellement les responsables de production.

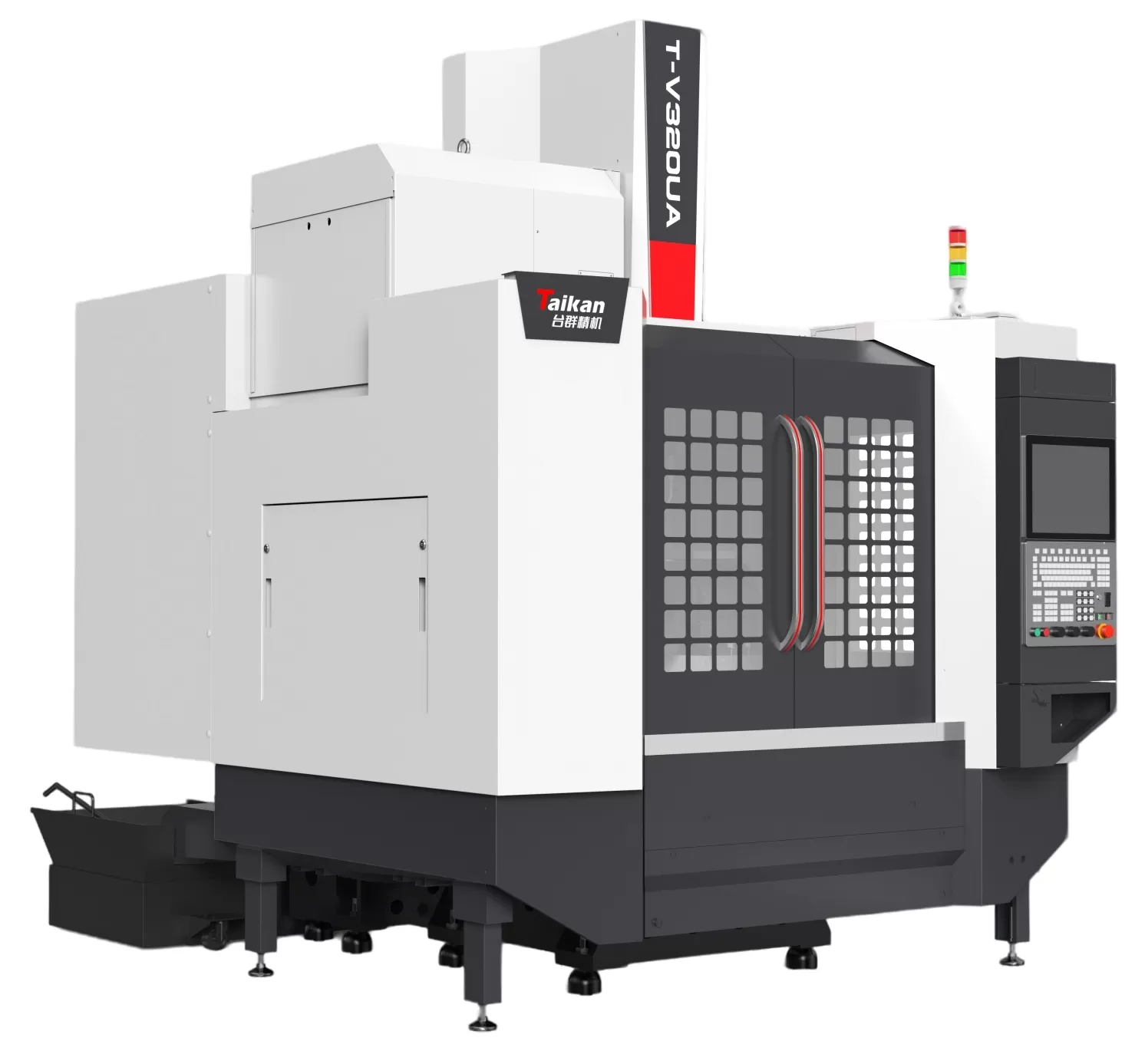

2) Composants à contours complexes – Centre d'usinage 5 axes T-V320UA

Nous entrons maintenant sur le territoire où la plupart des ateliers commencent à s'inquiéter. Les carters de joints de robot, les supports de transition de torse, les boîtiers d'actionneurs – ces pièces présentent des courbures composées, des interfaces angulaires et des cumuls de tolérances qui se combinent à chaque opération. Vous ne pouvez tout simplement pas vous en sortir par bridage avec unemachine CNC 3 axes. Il vous faudrait trois, quatre, cinq montages, et chaque réenclenchement introduit une erreur de positionnement.

La T-V320UAcentre d'usinage cinq axesrésout ce problème avec élégance. Montage unique, accès cinq faces. Toutes les relations géométriques critiques – concentricité entre les alésages de roulement, perpendicularité des faces de montage, position réelle des motifs de fixation – sont usinées en un seul bridage, référencées à une seule structure de référence. Le résultat est une précision inhérente, pas une précision « contrôlée après coup ».

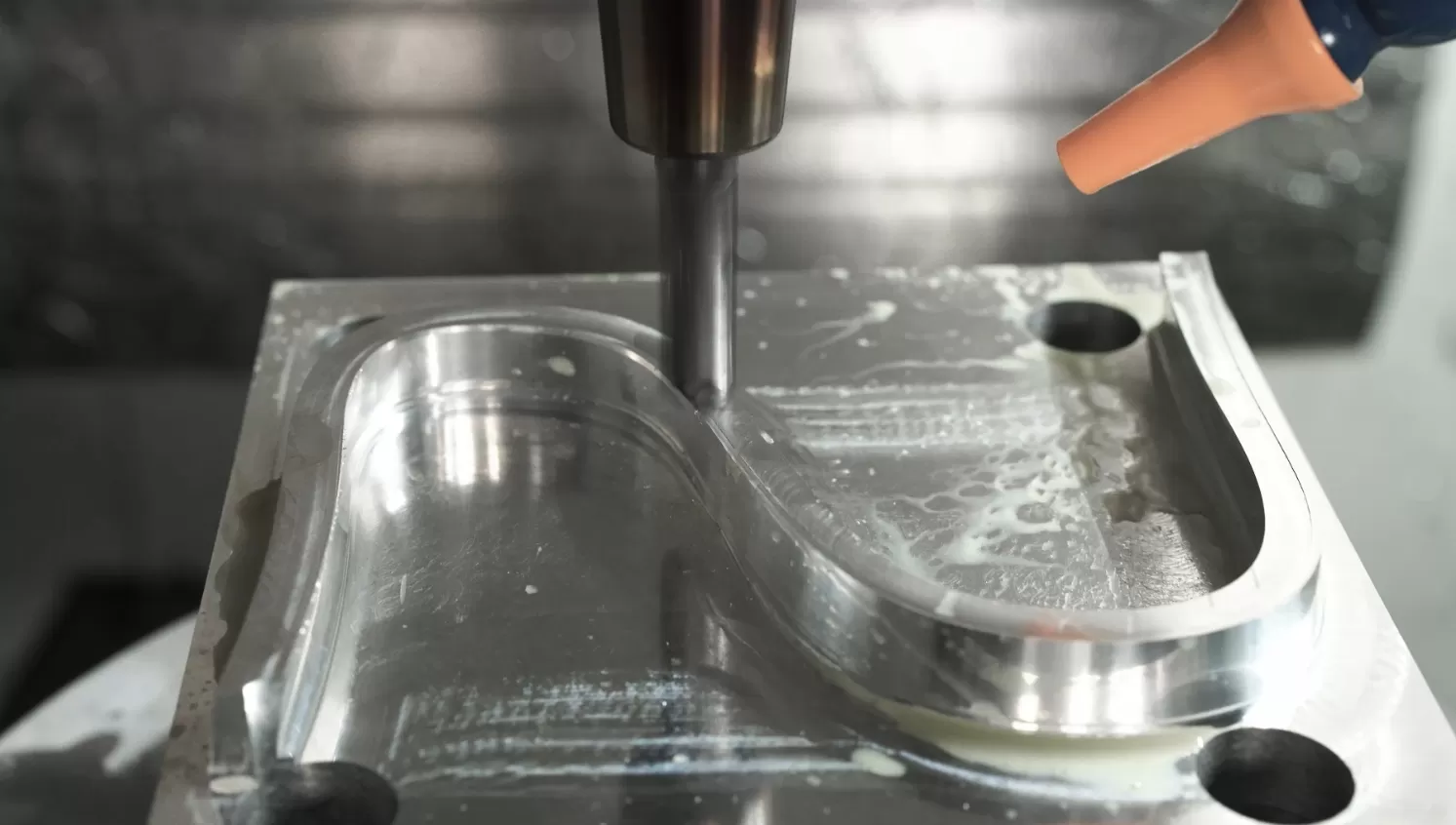

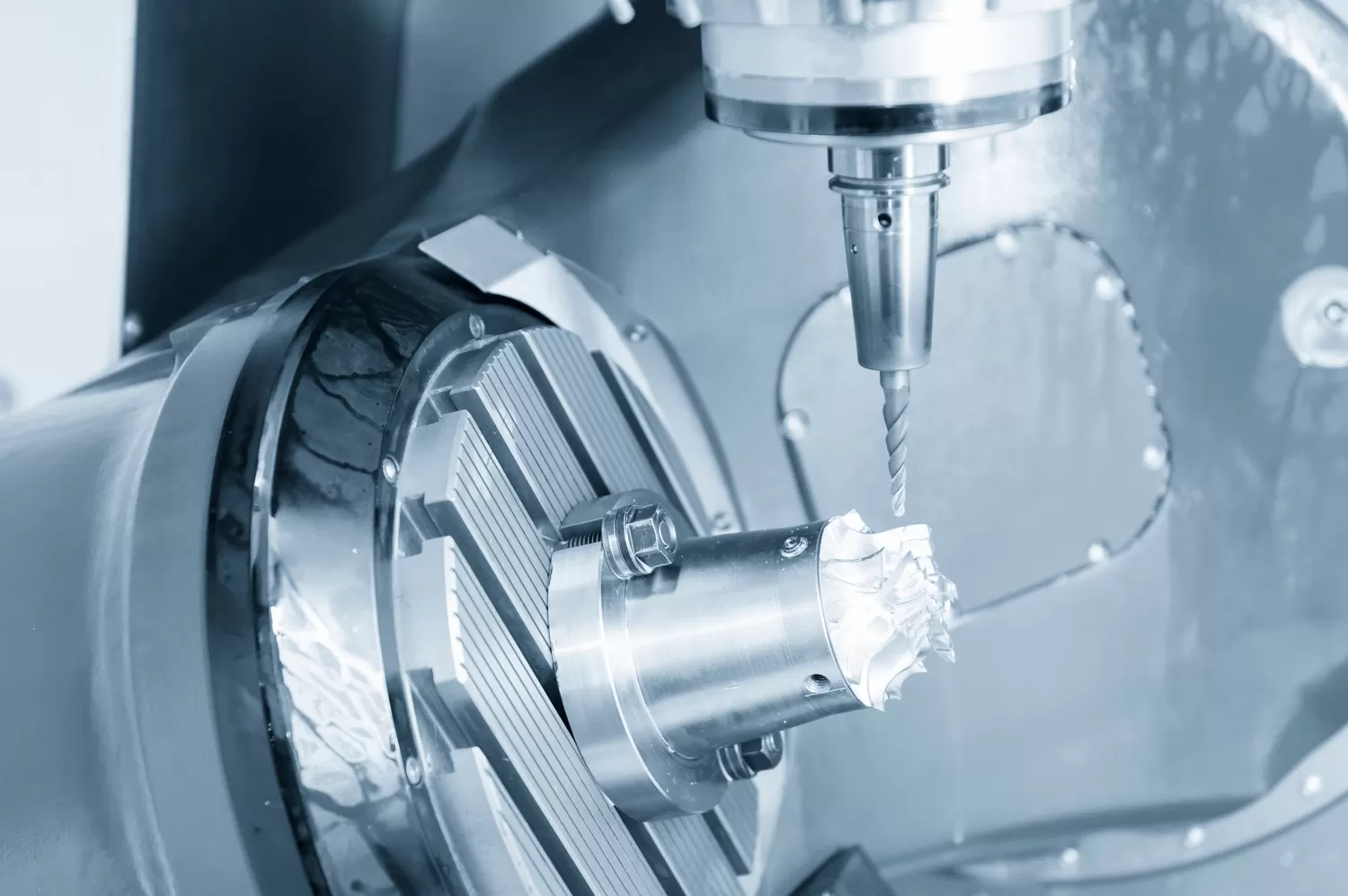

Le contourage simultané cinq axes vous offre des trajets d'outil lisses et continus sur les surfaces gauches complexes. Pas de marques de pause. Pas de lignes de raccord. Pas de finition manuelle. Pour les carters de joints de robot où l'état de surface a un impact direct sur l'étanchéité et la durée de vie en fatigue, cela a son importance. La machine est construite selon les mêmes principes de stabilité thermique que l'ensemble de notre gamme, car nous savons qu'une précision au micron ne signifie rien si votre machine se dilate de dix microns au cours d'une équipe.

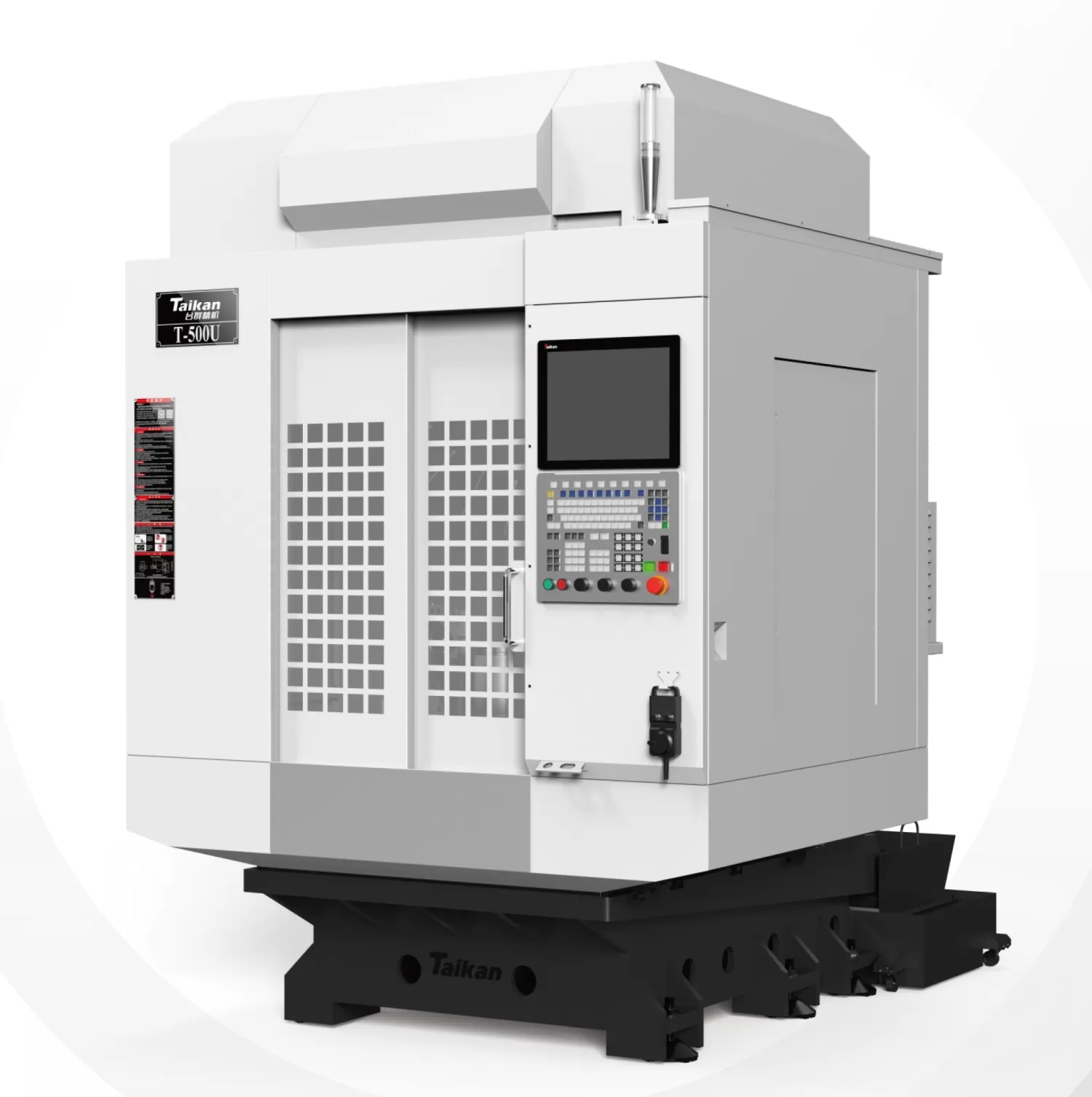

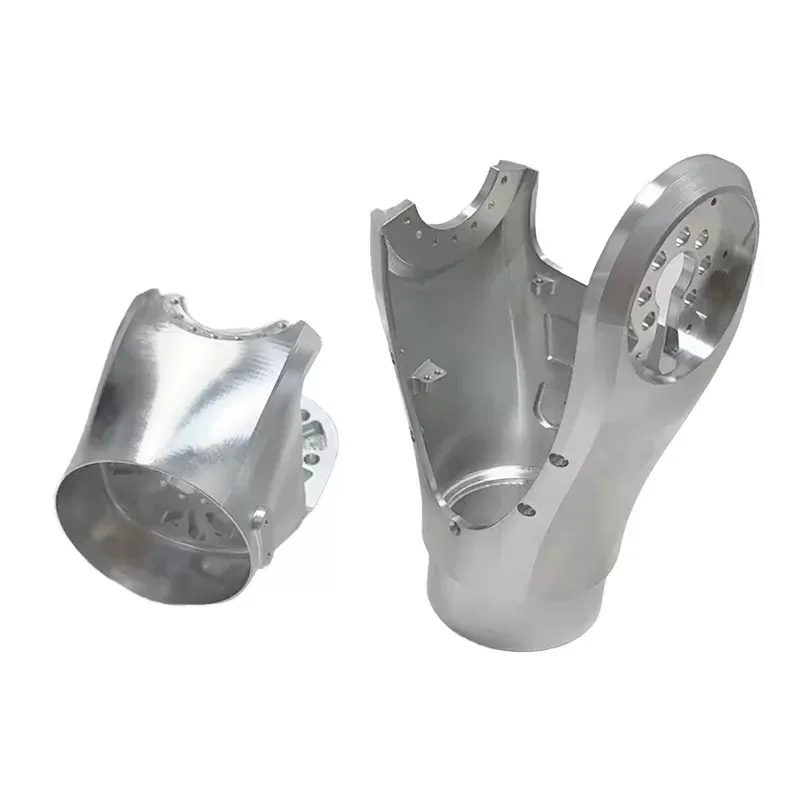

3) Composants de micro-précision – Centre de perçage et taraudage haute vitesse 5 axes T-500U

Les mains dextres sont là où la robotique devient vraiment difficile. Supports de capteurs. Micro engrenages droits. Sièges de paliers d'articulation. Composants de transmission miniatures qui tiennent dans la paume mais dont les tolérances se mesurent en microns à un chiffre. Ce ne sont pas des pièces que l'on peut dégrossir sur une machine polyvalente puis rectifier à la finition. Elles exigent une plateforme spécialement conçue pour l'enlèvement de matière à micro-échelle et à haute vitesse.

La T-500Ucentre d'usinage CNC vertical répond à cette demande. Broche 24 000 tr/min. C'est le type de vitesse de rotation dont vous avez besoin lorsque vous utilisez des fraises et forets sub-millimétriques dans des pièces à parois minces et fortement profilées. À ces vitesses de broche, les efforts de coupe chutent considérablement, ce qui signifie que les parois minces restent stables, les vibrations sont supprimées et l'intégrité de surface est préservée.

La conception structurelle compacte de la machine offre l'agilité de mouvement qu'exige le micro-usinage. Des avances rapides, des changements d'outils rapides et un positionnement cinq axes réactif signifient que ce n'est pas vous qui attendez la machine – c'est la machine qui vous attend. Trous angulaires, poches irrégulières, petites caractéristiques complexes impossibles à brider conventionnellement – la T-500U les traite avec l'assurance que procure une machine conçue spécifiquement pour cette classe de travail.

Le processus : six étapes, de la matière brute à la pièce certifiée

Une excellente machine est nécessaire mais pas suffisante. Sans un processus rigoureux, même le meilleur équipement est sous-exploité. Voici le flux d'usinage Taikan qui transforme la matière première en composants de robot qualifiés :

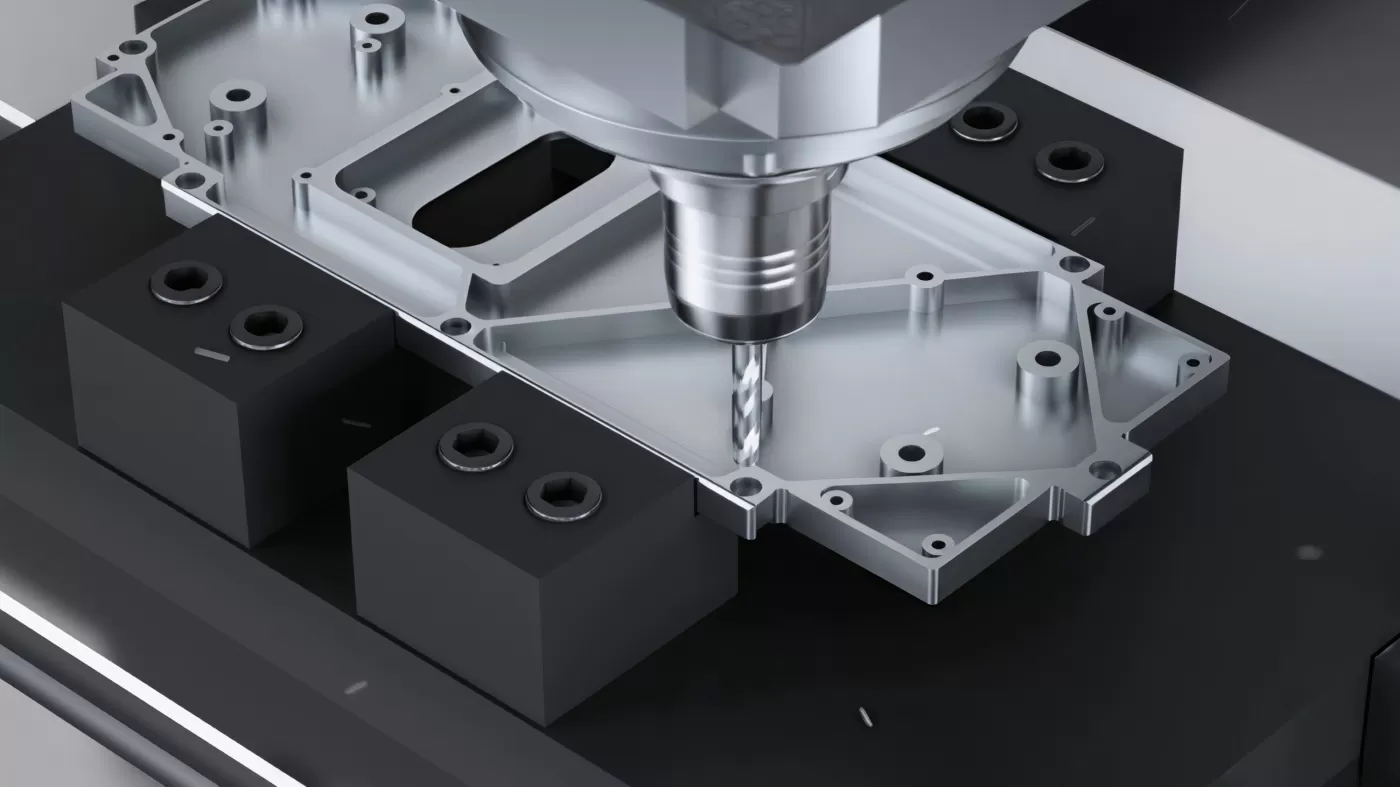

Étape 1 – Conditionnement de l'ébauche.Chaque ébauche d'aluminium subit un vieillissement de relaxation des contraintes avant de toucher une broche. Les contraintes internes piégées dans la matière brute sont le tueur silencieux de la précision – vous usinez une pièce aux spécifications, la débridez et la regardez se déformer en une forme que vous n'aviez pas prévue. Nous éliminons cette variable en amont. La stratégie de bridage est conçue simultanément avec la planification du processus, en utilisant un maintien en position spécialement adapté qui garantit un bridage stable et répétable sur des volumes de production.

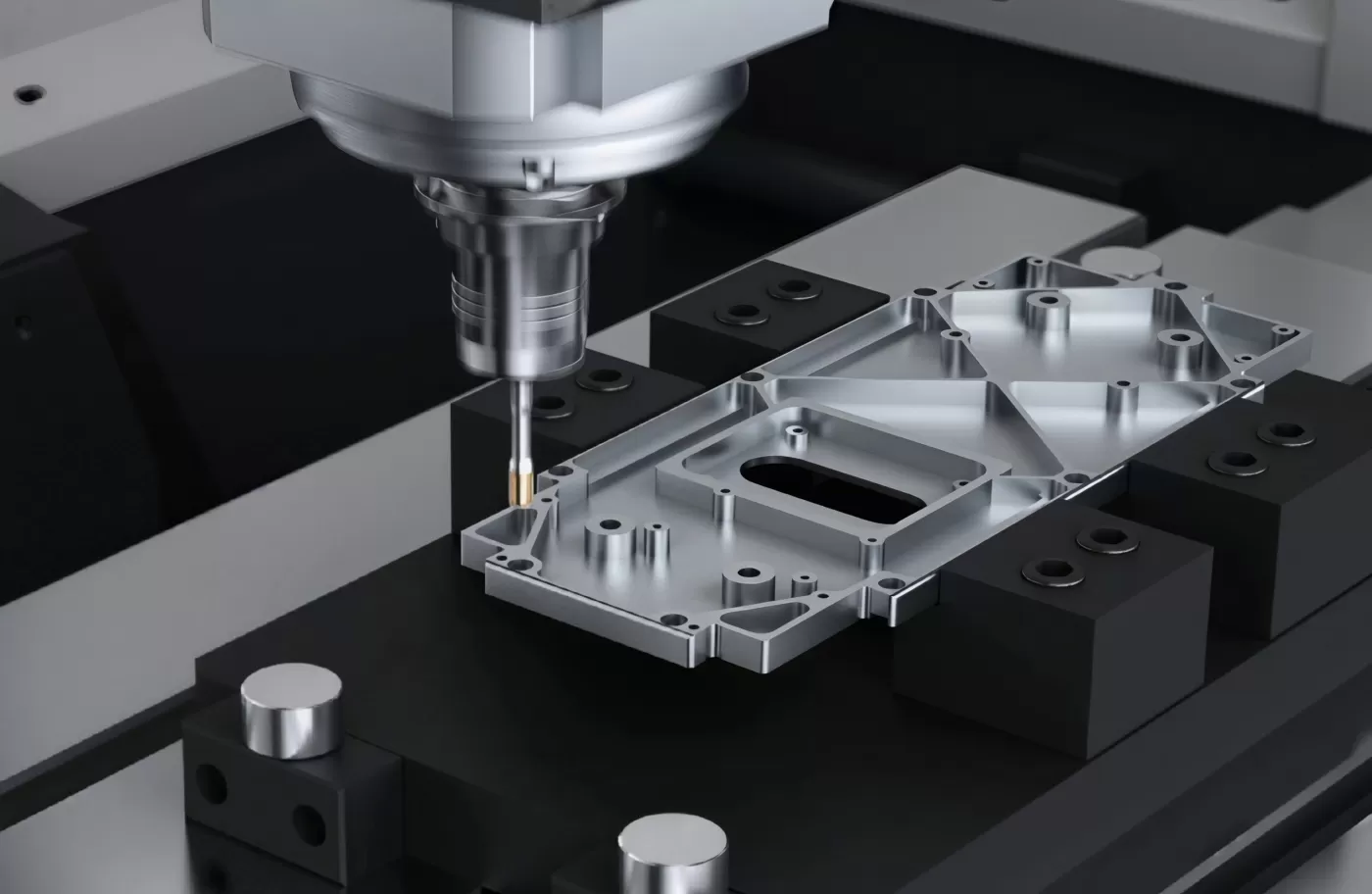

Étape 2 – Dégrossissage : enlèvement de matière agressif.Outils de grand diamètre. Taux élevés d'enlèvement de matière. Nous enlevons rapidement la majeure partie de la matière, en laissant une surépaisseur uniforme de 0,2 à 0,3 mm sur toutes les surfaces critiques. La gestion des copeaux n'est pas une réflexion après coup – un débit élevé de liquide de coupe et une évacuation robuste des copeaux maintiennent la zone de coupe propre, protégeant à la fois la durée de vie de l'outil et la stabilité dimensionnelle.

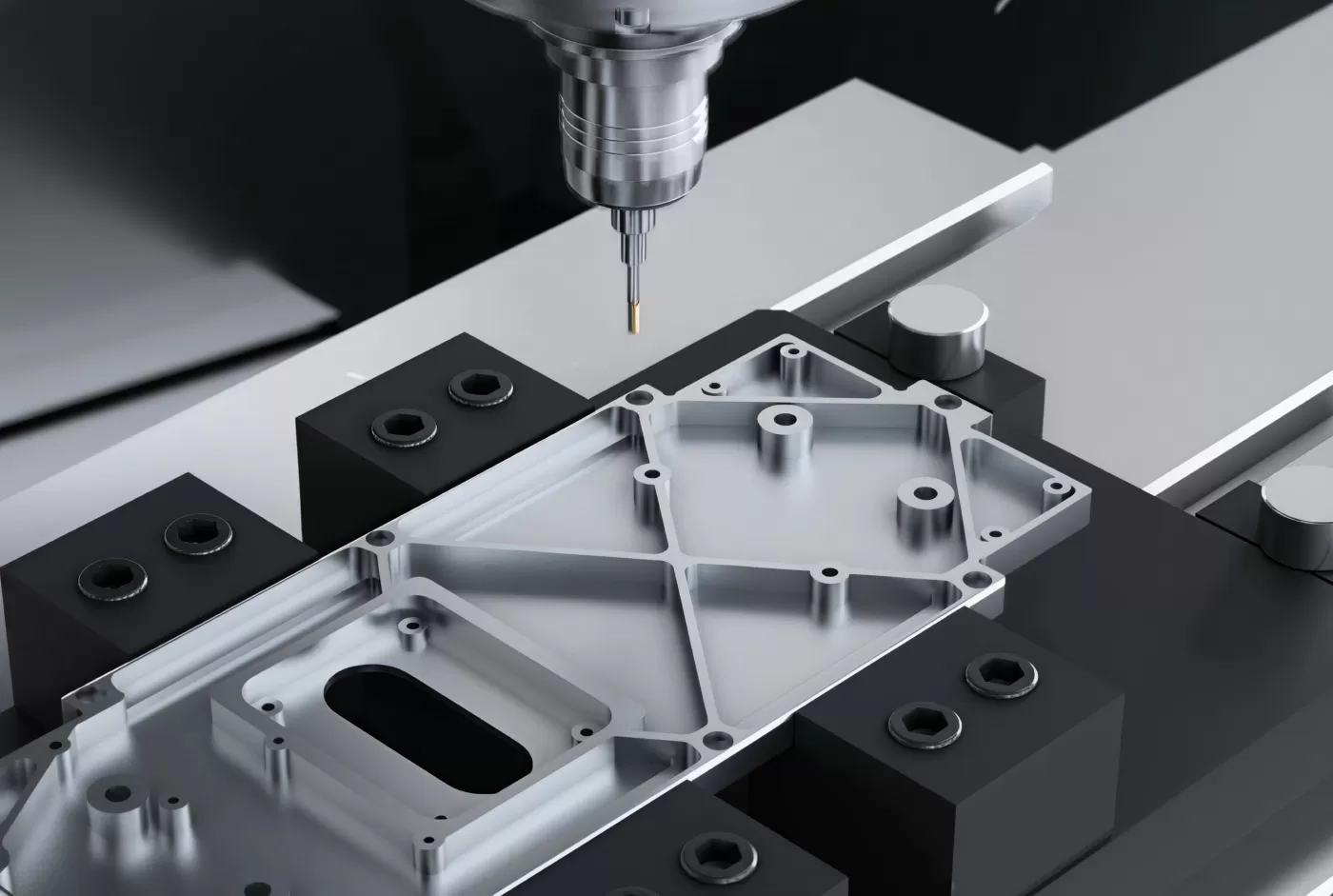

Étape 3 – Semi-finition : la géométrie prend forme.C'est ici que les contours sont définis. Sur les caractéristiques complexes, nous exploitons des trajets d'outil simultanés cinq axes pour profiler les surfaces et établir les relations entre les formes, réduisant la surépaisseur restante à 0,05–0,1 mm. L'objectif n'est pas seulement la réduction de matière – c'est la précision de position. Obtenir chaque caractéristique correctement positionnée à ce stade permet à la passe de finition de se concentrer uniquement sur l'atteinte des tolérances et de l'état de surface, sans avoir à corriger des erreurs géométriques.

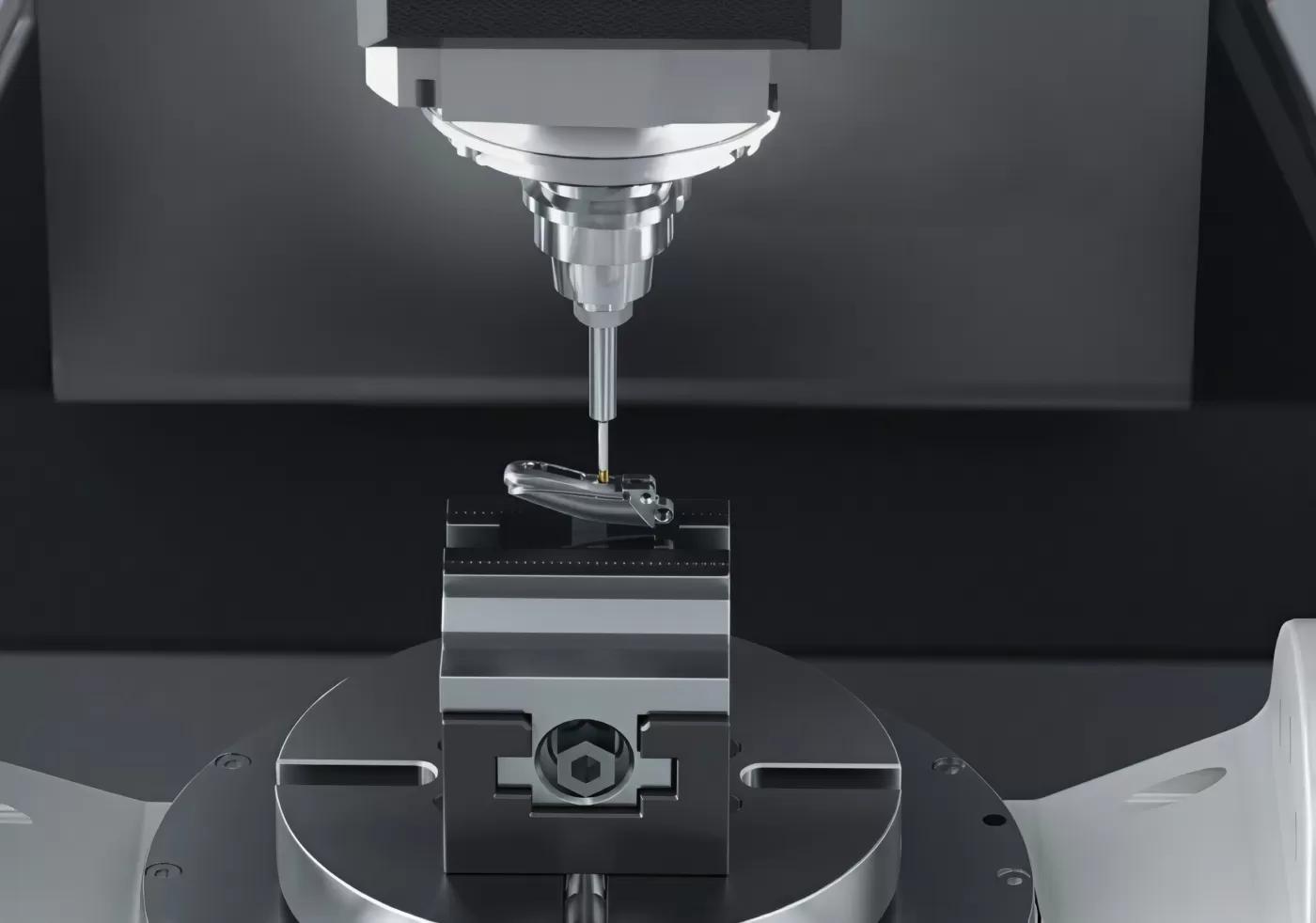

Étape 4 – Finition : exécution au micron.Ici, la conception de stabilité thermique de la machine entre en jeu. En supprimant la dérive dimensionnelle d'origine thermique, nous maintenons des conditions de coupe constantes du premier au dernier exemplaire d'une série. Tolérance dimensionnelle, précision de profil et rugosité de surface convergent toutes à cette étape. Pas de drame. Pas de surprises. Juste une précision répétable.

Étape 5 – Inspection : vérifier ce qui compte.Chaque dimension critique et tolérance géométrique est vérifiée sur une MMT (machine à mesurer tridimensionnelle). Nous ne prélevons pas d'échantillons. Nous ne devinons pas. Si une spécification est importante pour le fonctionnement du robot, elle est mesurée.

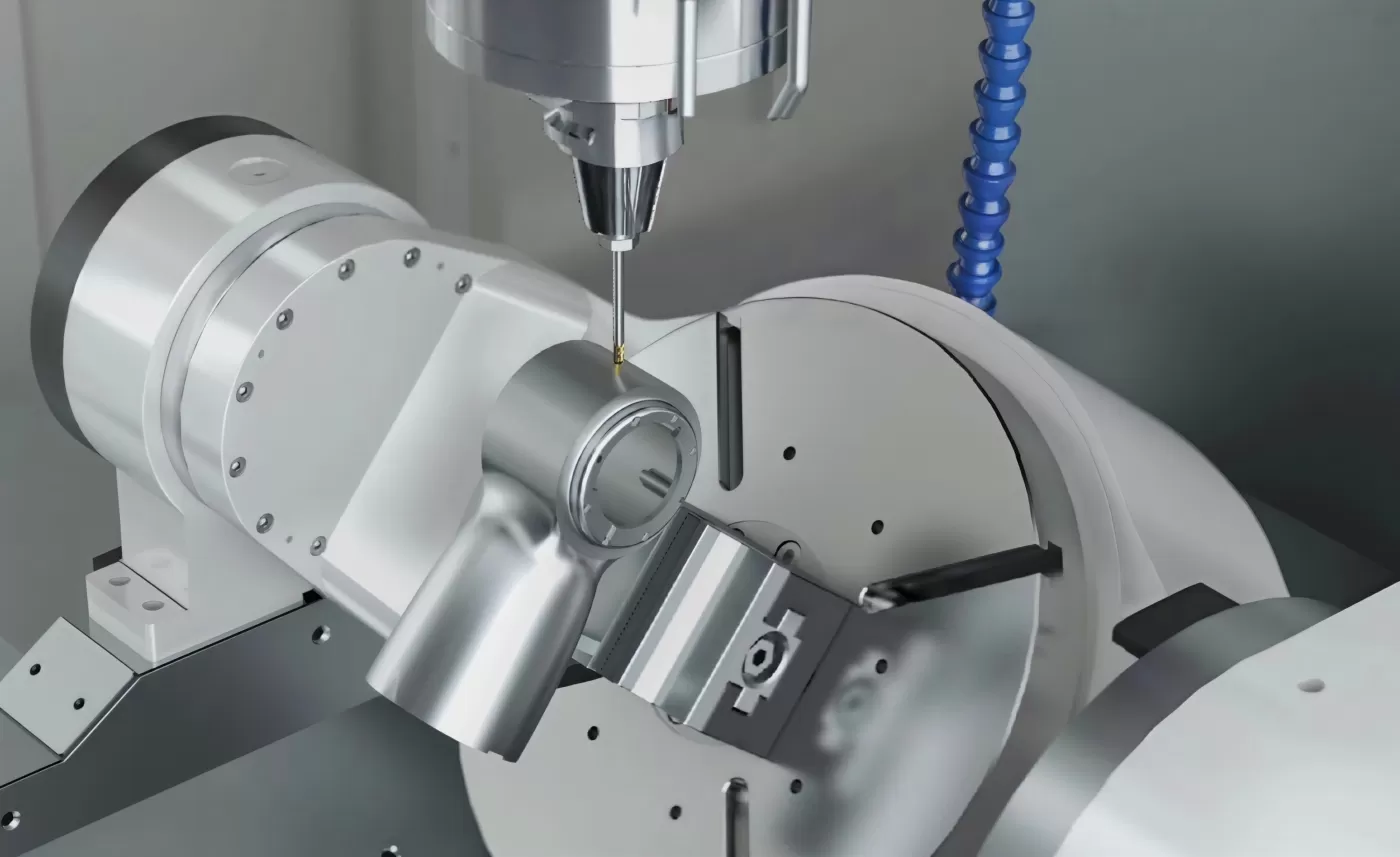

Étape 6 – Finition de surface.Les composants d'accouplement de précision – sièges de roulements, surfaces d'étanchéité, interfaces glissantes – reçoivent un traitement de surface après usinage pour améliorer l'ajustement et prolonger la durée de vie. Ce n'est pas cosmétique. Il s'agit de l'intégrité d'assemblage et de la fiabilité à long terme dans des applications dynamiques soumises à des charges cycliques.

La vision d'ensemble

L'industrie de la robotique intelligente vit un moment passionnant. Les algorithmes mûrissent. La technologie des capteurs progresse. Les cas d'affaires deviennent réalité. Mais rien de tout cela ne fonctionne sans le matériel physique – le joint qui tourne en douceur sous charge, le châssis structurel qui reste rigide à travers des millions de cycles, la main dextre qui manipule des objets avec une finesse humaine.

Derrière chacun de ces composants se trouve une machine-outil. Et derrière chaque excellente machine-outil devrait se trouver une entreprise qui comprend non seulement comment la construire, mais aussi comment l'appliquer.

Chez Taikan Machine, c'est exactement ce que nous faisons. Nous construisons les machines qui construisent les robots. Et nous serions ravis de discuter de ce que cela signifie pour votre prochain programme.

Pourquoi Taikan Machine

Nous sommes un constructeur de machines-outils coté en bourse (code bourse : 300036) avec plus de vingt ans d'héritage technique, plus de 3 000 employés et une présence mondiale qui s'étend des salons comme l'EMO Hanovre au TECMA Mexico jusqu'au METALEX Bangkok. Nos machines tournent dans l'aéronautique, l'automobile, les dispositifs médicaux et les ateliers d'ingénierie de précision partout dans le monde.
