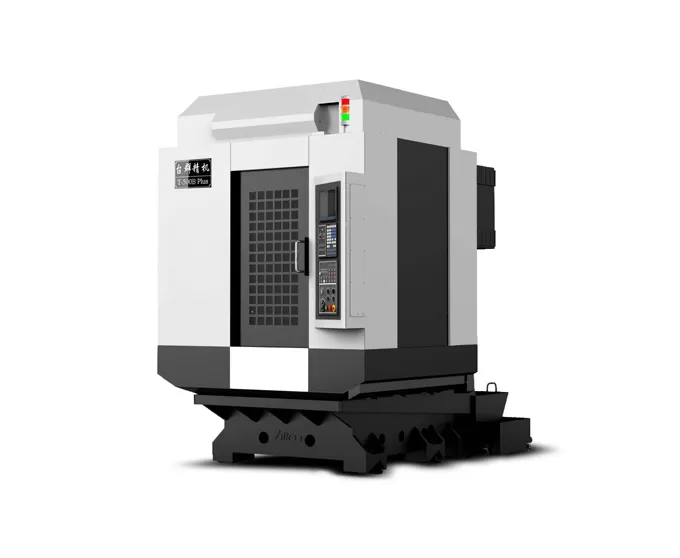

HT-500B PLUS Centre d'usinage de perçage et fraisage à haute vitesse et haute précision

Courses

Course de la table (axe X)

mm

500

Course du chariot transversal (axe Y)

mm

400

Course de la tête de broche (axe Z)

mm

320

Distance du nez de broche à la surface de la table

mm

180-500

Distance du centre de la broche à la surface de guidage de la colonne

mm

445

Table

Dimensions de la table

mm

620*400

Charge maximale

kg

250

Rainures en T (nombre - largeur de rainure * entraxe)

mm

3-14*120

Broche

Puissance moteur (nominale/courte durée)

kW

15/18

Couple moteur (nominal/courte durée)

N.m

8.95/11

Vitesse du moteur de broche

rpm

20-24000

Cône de broche

/

BT30

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-15000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

48/48/48

Précision

Précision de positionnement (X/Y/Z)

mm

0.006

GB/T 18400.4

(Course complète)

Répétabilité (X/Y/Z)

mm

0.004

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids maximal d'outil

kg

3

Longueur maximale d'outil

mm

300

Diamètre maximal d'outil (plein / voisin vide)

mm

Ф60/Ф80

Autre

Commande CNC

Mitsubishi M80VA

Source d'air comprimé

Flow

L/min

≥200（ANR）

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

25

Capacité maximale du réservoir de liquide de refroidissement

L

145

Dimensions de la machine

mm

1690*2660*2410

Correspondant aux axes X*Y*Z

Poids (approx.)

kg

3100
