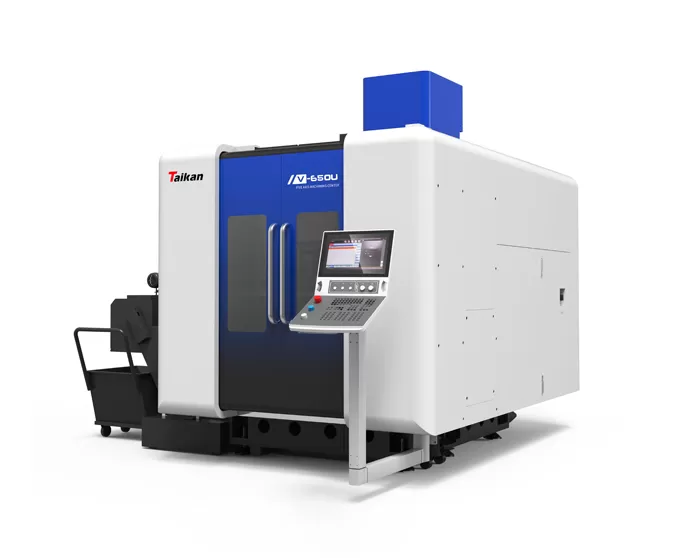

V-650U centre d'usinage vertical à 5 axes

Voyage

Voyage X/Y/Z

Mm

650/800/500

Une gamme de rotation d'axe

°

± 120

Gamme de rotation de l'axe C

°

360

Distance entre le nez de la broche et la surface de la table de travail

Mm

150-650

Tableau

Taille de la table

Mm

Index 650x530

Charge max.

Kg

500

T-slot (nombre de fentes-largeur de fente * espacement)

Mm

7-18*65

Vitesse

Vitesse de traversée rapide de l'axe X/Y/Z

Mm/min

36000

Vitesse de rotation de la traversée rapide de l'axe A/C

R/min

50/50

Précision

Précision de positionnement de l'axe X/Y/Z

Mm

0.006/0.006/0.006

Précision de répétabilité de l'axe X/Y/Z

Mm

0.004/0.004/0.004

Précision de positionnement de l'axe A/C

Sec

5/5

Précision de répétabilité de l'axe A/C

Sec

3/3

Broche

Puissance du moteur de la broche (S1/S6)

KW

30/35.4

Couple du moteur de la broche (S1/S6)

Nm

72/85

Vitesse de broche

R/min

0 ~ 18000

Spécifications du porte-outil

/

HSK A63

Outil magazine

Structure du magazine outil

/

Magasin de bras d'outil de chaîne

Outil capacité du magazine

T

40

Poids de l'outil max.

Kg

8

Longueur de l'outil max.

Mm

300

Diamètre max. (vide plein/adjacent)

Mm

Φ 80/φ 150

D'autres

Système CNC

/

Siemens SINUMERIK UN

Exigence de pression de source d'air

MPa

0.6 ~ 0.8

Capacité électrique totale

KW

68

Taille de la machine (longueur * largeur * hauteur)

Mm

4300*3900*3300

Poids de la machine principale (approx.)

KG

15000
