Le moteur de la précision : le choix stratégique entre le VMC et le centre de taraudage

Dans le domaine de la fabrication de précision, les centres d'usinage verticaux et les centres de taraudage sont deux des machines-outils les plus utilisées et les plus cruciales. Bien qu'ils appartiennent tous deux à la catégorie des machines CNC, il existe des différences significatives en termes de fonctionnalité, de structure, de scénarios d'application et de spécifications techniques. Pour les entreprises, il est primordial de choisir le bon équipement d'usinage en fonction de leurs besoins spécifiques. Cet article explore en détail les caractéristiques clés, les applications, les configurations techniques et les stratégies de sélection de ces deux centres d'usinage.

I. Déconstruire le cœur : philosophie de conception et exécution technique

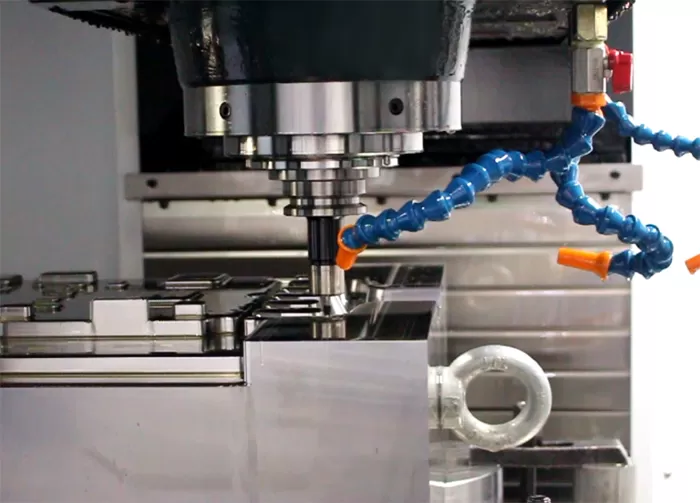

Depuis sa création, lecentre d'usinage verticala été positionné comme un « tout-en-un ». Sa conception met l'accent sur une rigidité élevée, un couple élevé et des capacités d'usinage multi-axes. Structurellement, uncentre d'usinage vertical VMCcomporte généralement une base et une colonne solides, associées à une broche puissante et un magasin d'outils de grande capacité, lui permettant d'effectuer une gamme complète de processus allant de l'usinage d'ébauche à coupe lourde au fraisage, à l'alésage et au taraudage de précision.

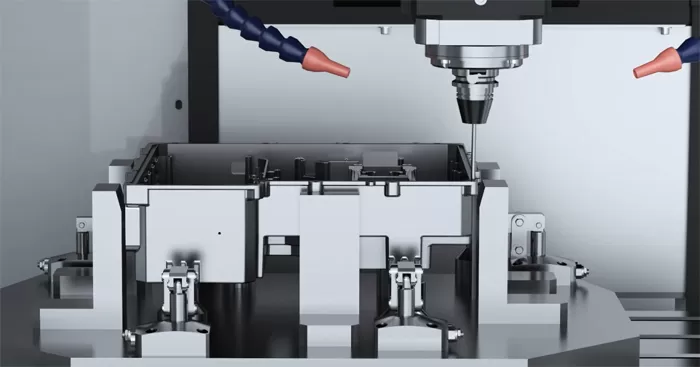

Lecentre de perçage-taraudageest un « champion spécialisé ». Dérivé des centres d'usinage traditionnels, il est spécialement optimisé pour répondre aux besoins de haute efficacité et de haute précision des industries telles que l'électronique 3C et la quincaillerie de précision, qui exigent une production en série de composants comportant de nombreux trous. L'accent de sa conception est mis sur des performances dynamiques extrêmes, sacrifiant certaines capacités de coupe lourde au profit de la vitesse et de l'efficacité.

1. Système de broche : puissance, couple et vitesse maximale

In Centres d'usinage verticaux CNC, la broche est conçue pour fournir un couple de coupe et une puissance substantiels sur une large plage de vitesses, répondant aux exigences des matériaux difficiles à usiner tels que l'acier, la fonte et les alliages de titane. Généralement équipés de porte-outils BT40 ou supérieurs BT50, cesmachines verticales CNCassurent une rigidité et une transmission optimale du couple.

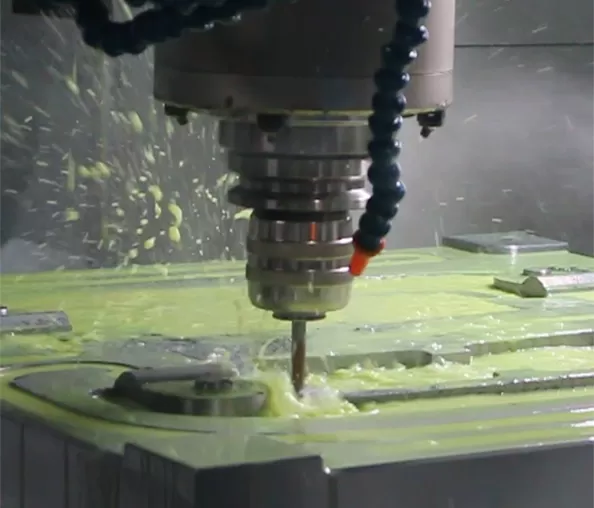

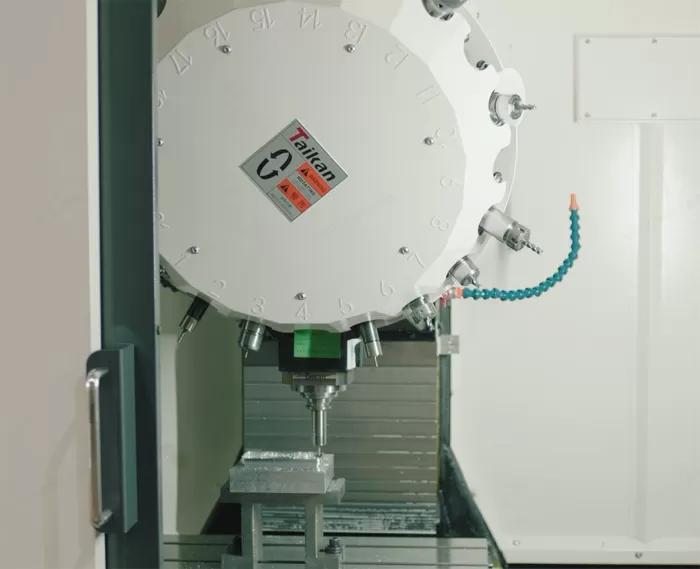

En revanche, leCentre de perçage-taraudageprivilégie la vitesse maximale de la broche et la réponse rapide en démarrage-arrêt, idéales pour les forets de petit diamètre, les fraises à queue et les tarauds. La vitesse de broche varie généralement de 20 000 à 24 000 tr/min, et les machines sont généralement équipées de porte-outils plus légers BT30 ou HSK-E32, conçus pour réduire la force centrifuge à haute vitesse, garantissant l'équilibrage et le changement rapide d'outils.

2. Structure de la machine : rigidité vs réponse dynamique

Les centres d'usinage verticaux utilisent généralement des structures à haute rigidité en C ou de type portique. Ces grandespièce de centre d'usinage verticals, comme la base et la colonne, sont optimisées par analyse par éléments finis (FEM) et fabriquées en fonte à haute résistance ou en matériau minéral coulé pour une stabilité accrue.

Les centres de perçage-taraudage, en revanche, sont conçus avec un accent sur la « vitesse ». Bien qu'ils conservent la rigidité nécessaire, leurs pièces mobiles sont considérablement allégées pour atteindre des vitesses plus élevées. Cette conception « légère » permet un positionnement rapide et un traitement continu des trous, mais au prix d'une capacité de coupe lourde réduite.

3. Technologie de commande de précision : stabilité vs précision à grande vitesse

La technologie de précision pour chaque type de machine est adaptée à son application. Dans les centres d'usinage verticaux, la commande de précision se concentre sur la compensation des erreurs thermiques, ce qui est crucial lors d'opérations d'usinage lourdes et prolongées. Des technologies telles que le contrôle de la température de la broche, le refroidissement des vis à billes creuses et le logiciel de compensation des erreurs thermiques sont intégrées pour atténuer les déformations thermiques et maintenir la précision sur de longues périodes de traitement.

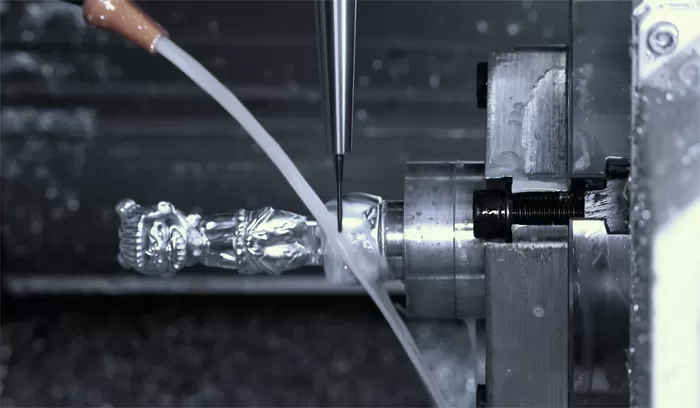

Inversement, les centres de perçage-taraudage mettent l'accent sur la stabilité lors des opérations à grande vitesse. Lecentre d'usinage par perçagecomporte généralement des codeurs haute résolution, des règles optiques linéaires et des algorithmes de commande synchronisés optimisés pour le taraudage, garantissant la précision des trous et la qualité des filetages même à des vitesses de broche maximales.

II. Définir le paysage applicatif

Le choix de la machine dépend en fin de compte des caractéristiques des pièces à usiner.

Les centres d'usinage verticaux sont les leaders incontestés pour les pièces complexes et l'usinage lourd :

· Fabrication de moules :Utilisés pour les grands moules à injection et moules de coulée sous pression, souvent rencontrés dans l'industrie automobile et l'électroménager, où un enlèvement de matière important (ébauche) et un état de surface élevé (finition) sont requis.

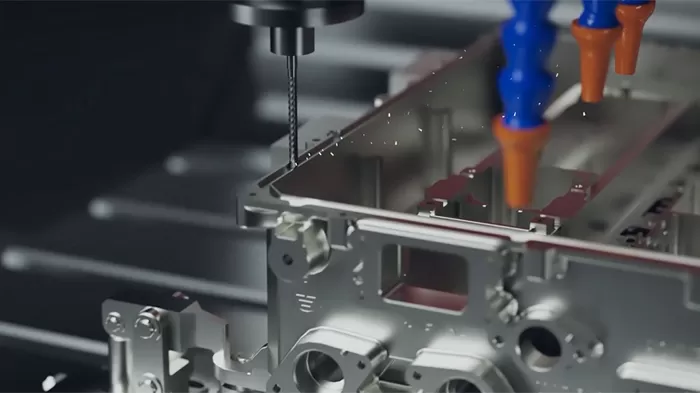

· Composants critiques pour l'aérospatiale et l'automobile :Les pièces telles que les carters moteur, les structures de train d'atterrissage et les boîtes de transmission sont généralement fabriquées en alliages de titane difficiles à usiner, en alliages réfractaires ou en acier à haute résistance. Ces pièces exigent une rigidité élevée, une haute précision et des capacités multi-processus.

· Machines générales et équipements énergétiques :Les composants tels que les corps de vannes de pompe, les pièces hydrauliques et les châssis de machines laser présentent souvent des cavités complexes et des systèmes de trous multi-angles, nécessitant un usinage multi-faces en une seule configuration.

Les centres de perçage-taraudage sont les leaders d'efficacité pour la coupe légère de précision et la production en grand volume :

· Électronique grand public 3C :Les pièces telles que les cadres de smartphone, les plaques arrière et les montures d'appareil photo, généralement en alliages d'aluminium, exigent un positionnement précis des trous, des rainures complexes et des cavités peu profondes, nécessitant un traitement rapide et un positionnement exact des trous.

· Quincaillerie de précision et dispositifs médicaux :Les petits composants tels que les connecteurs électroniques, les boîtiers de capteurs et les outils chirurgicaux nécessitent des vitesses de broche extrêmement élevées et une précision dynamique pour garantir une qualité d'usinage optimale.

· Applications émergentes de dissipation thermique :Avec l'augmentation des serveurs d'IA et des véhicules électriques, la demande de plaques de refroidissement liquide a considérablement augmenté. Les canaux denses et les systèmes de trous sur ces plaques sont une application idéale pour les capacités de perçage et de fraisage de haute précision et de haute efficacité du centre de perçage-taraudage.

III. Le cadre de sélection stratégique

Lors du choix entre un centre d'usinage vertical et un centre de perçage-taraudage, les entreprises doivent suivre les étapes de décision suivantes :

1. Analyse du processus principal :Examinez les composants principaux à usiner. Si le processus implique principalement un perçage, un taraudage et un fraisage léger en grand volume avec des matériaux tels que l'aluminium et le cuivre, le centre de perçage-taraudage offrira des avantages d'efficacité significatifs. Si le travail implique un fraisage multi-surfaces complexe, un usinage d'ébauche de cavités profondes et une coupe de matériaux durs, le centre d'usinage vertical est le choix indispensable.

2. Évaluation de la capacité et de la flexibilité :Pour la production standardisée de petites pièces en grand volume, les centres de perçage-taraudage sont idéaux pour créer des lignes de production à grande vitesse avec un débit élevé par unité de temps. Pour les petites séries, les multiples variétés ou les processus complexes nécessitant des ajustements fréquents, les capacités polyvalentes du centre d'usinage vertical en font un meilleur choix.

3. Calcul du retour sur investissement :Au-delà du coût d'achat initial, tenez compte du coût total du cycle de vie. L'efficacité extrême du centre de perçage-taraudage dans certains processus peut réduire considérablement les coûts unitaires. La polyvalence du centre d'usinage vertical minimise toutefois le risque d'inactivité des machines ou la nécessité de réinvestir en cas de changement de gammes de produits.

4. Prise en compte de l'écosystème technique :Les machines-outils modernes ne sont plus des unités autonomes mais des composants à part entière des systèmes de fabrication intelligents. Tenez compte de la capacité d'intégration de la machine avec les systèmes d'automatisation, les systèmes d'inspection en ligne et le logiciel de gestion de production (MES). Que vous visiez des lignes automatisées à grande vitesse avec des centres de perçage-taraudage ou des unités de fabrication flexibles avec des centres d'usinage verticaux, il est crucial d'assurer la compatibilité pour les extensions et intégrations futures.

Conclusion

Le centre d'usinage vertical et le centre de perçage-taraudage représentent deux voies technologiques distinctes mais complémentaires dans la fabrication de précision : le premier est la pierre angulaire pour relever les défis complexes, tandis que le second est un outil pour atteindre une efficacité extrême. Dans l'industrie d'aujourd'hui, où la fabrication s'oriente vers l'automatisation et la flexibilité, comprendre leurs différences fondamentales n'est plus un simple choix de l'un ou de l'autre, mais plutôt une intégration stratégique des deux dans un système de production. Ce faisant, les entreprises peuvent construire un avantage concurrentiel solide avec flexibilité, vitesse et précision.

Chez Taikan, nous offrons le leadership technologique dans les deux domaines. Découvrez notre gamme complète de centres d'usinage verticaux hautes performances et de centres de taraudage ultra-rapides, chacun conçu pour offrir les capacités spécifiques exigées par votre stratégie de fabrication. Associez-vous à nous pour construire un cœur de production résilient, efficace et précisément calibré pour votre avenir.

Découvrez votre solution d'usinage optimale. Visitezhttps://www.taikanmachine.com/pour en savoir plus.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
