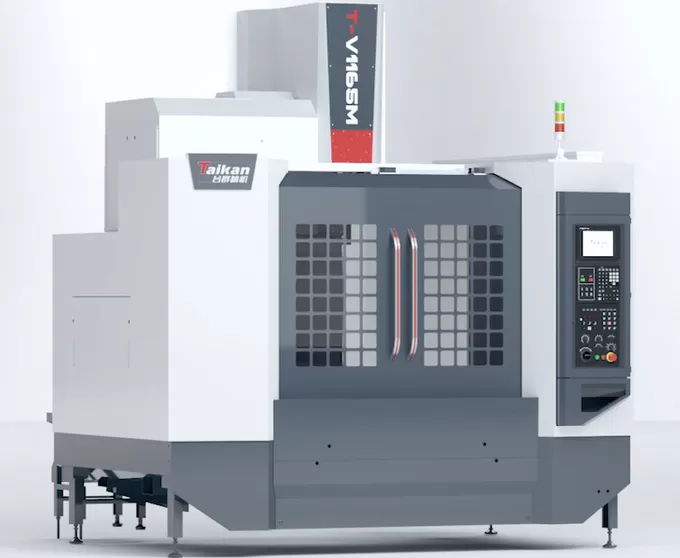

Centre d'usinage vertical haute vitesse et haute rigidité HT-V1165M

Course

Course de la table (axe X)

mm

1100

Course du chariot transversal (axe Y)

mm

650

Course de la poupée porte-broche (axe Z)

mm

600

Distance du nez de broche à la surface de la table

mm

150～750

Distance du centre de la broche à la surface de guidage de la colonne

mm

718

Table de travail

Dimensions de la table

mm

1200*650

Charge max. (répartie uniformément)

kg

1000

Rainure en T (nombre de rainures - largeur * entraxe)

mm

5-18*100

Broche

Puissance du moteur (nominale/courte durée)

kW

11/15

Couple moteur (nominal/courte durée)

N.m

52.5/118

Plage de vitesses

tr/min

50~8000 (courroie)

Diamètre de la broche

mm

φ150

Cône de broche

/

BT40

Spécifications du rivet

/

P40T-I（MAS403）

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

36/36/30

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T18400.4 (course totale)

Répétabilité (X/Y/Z)

mm

0.007/0.007/0.008

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

7

Longueur max. d'outil

mm

250

Diamètre max. d'outil (plein / voisin vide)

mm

Φ75/Φ150

Autres

Contrepoids de l'axe Z

/

Équilibrage à l'azote

Système CNC

/

Mitsubishi M80VB

Alimentation en air comprimé

Flow

L/min

≥280 (ANR)

Pression d'air

MPa

0.6~0.8

Capacité de l'équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

300

Dimensions de la machine

mm

2700*3480*2970

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

7200
