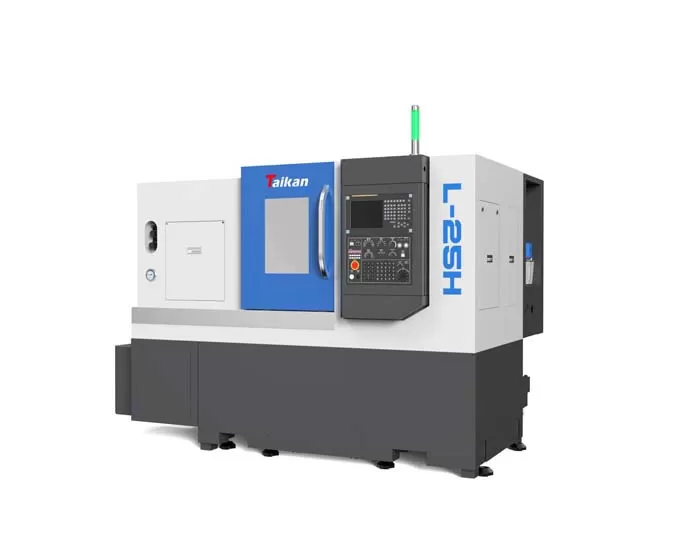

Name: HL-25H Tour horizontal CNC de haute précision
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du tour horizontal CNC de haute précision HL-25H

Dans l'ensemble

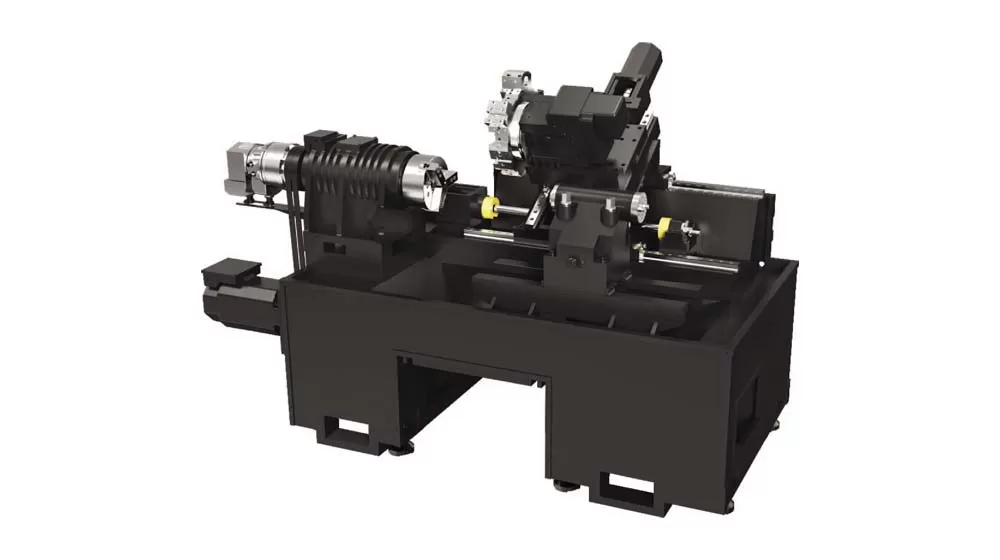

Lit incliné global à 30 °, avec structure compacte, rigidité élevée, élimination des copeaux en douceur, opération facile, etc.;
Protection entièrement fermée, élimination automatique des copeaux, lubrification automatique et refroidissement automatique.

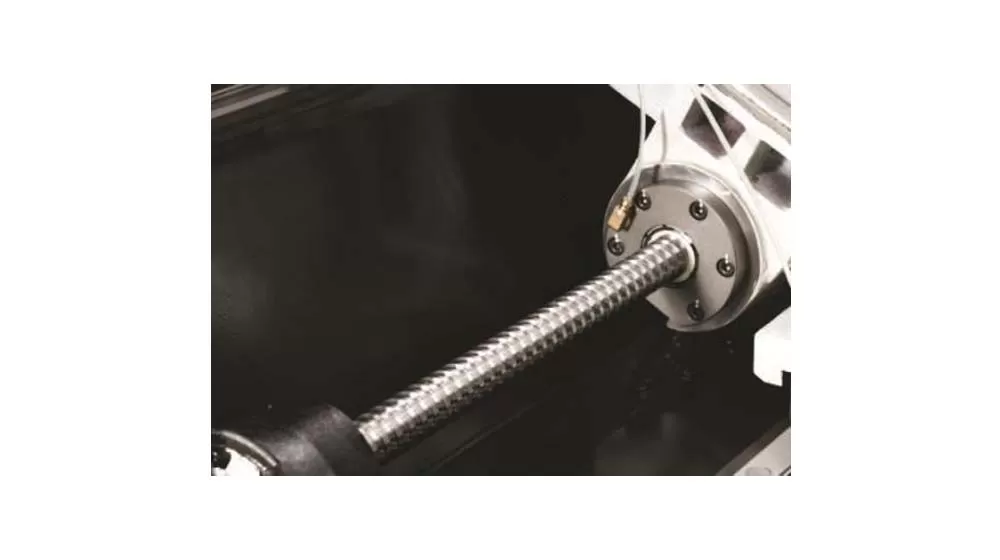

Rail de guidage

Le type de rail de guidage est un rail de guidage roulant, et le composant d'entraînement adopte une vis à billes silencieuse à grande vitesse, qui présente les avantages d'une vitesse élevée, d'une faible génération de chaleur et d'une précision de positionnement élevée.

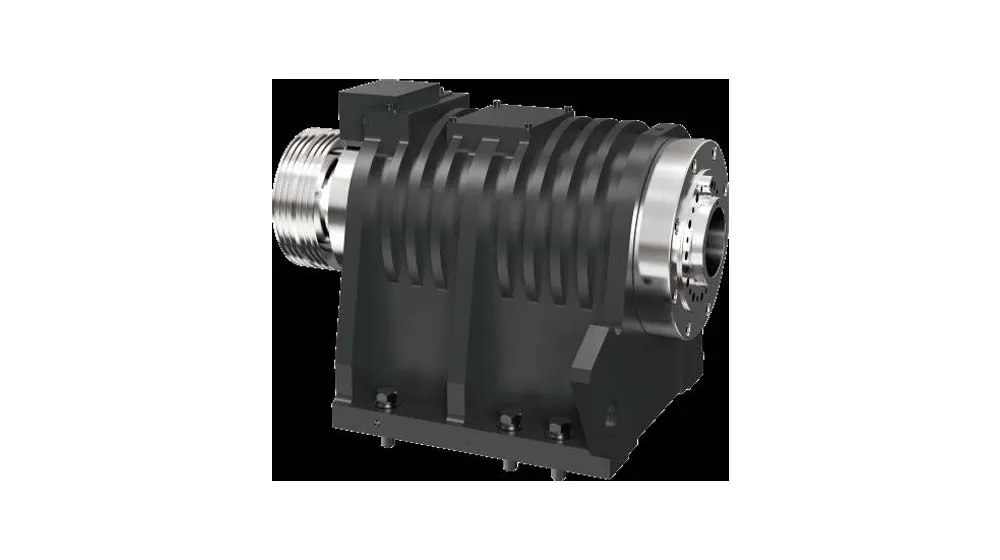

Broche

La plage de vitesse de la broche est de 0-6000r/min.
Le support avant de la broche adopte un roulement à billes à contact angulaire triple haute précision, et le support arrière adopte un roulement à billes angulaire à double contact de haute précision, qui répond aux exigences de roulement de force de coupe axiale et radiale et aux exigences de vitesse élevée.

Outil

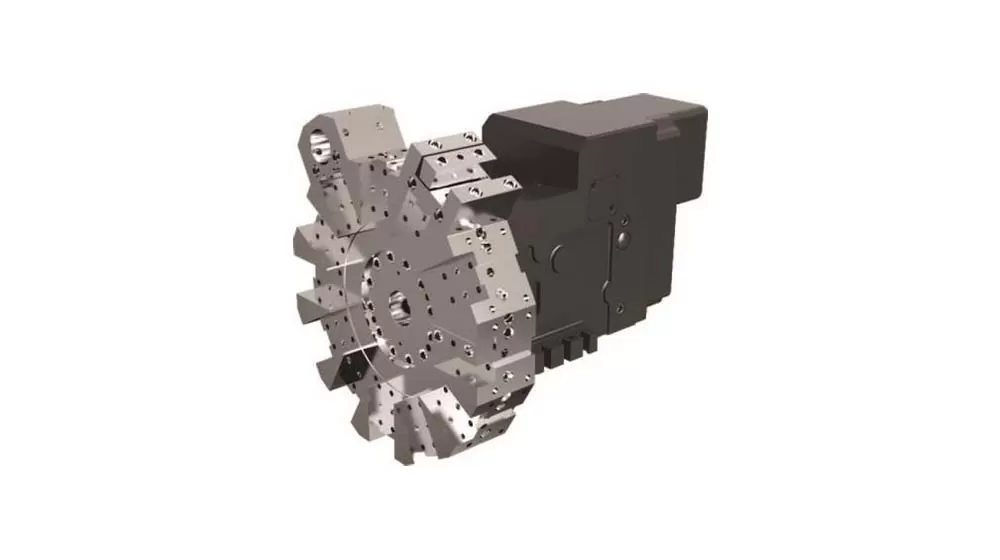

Cette machine-outil adopte une tourelle servo-outil, qui a une vitesse de changement d'outil rapide et une fiabilité élevée.

Application du tour horizontal CNC haute précision HL-25H

Il peut répondre aux besoins de traitement de pièces complexes et est largement utilisé dans les vannes, la construction navale, les machines d'ingénierie et d'autres domaines, et est particulièrement apprécié par les fabricants de pièces automobiles.

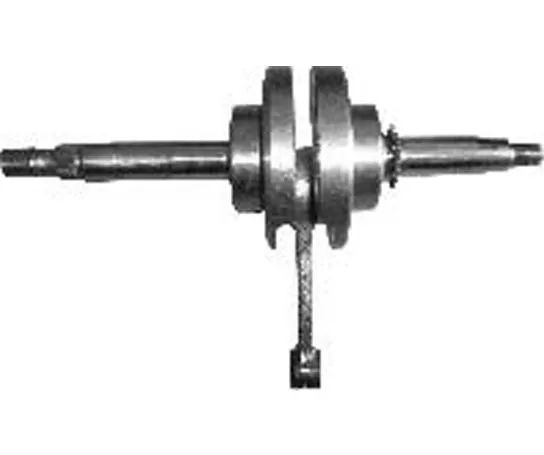

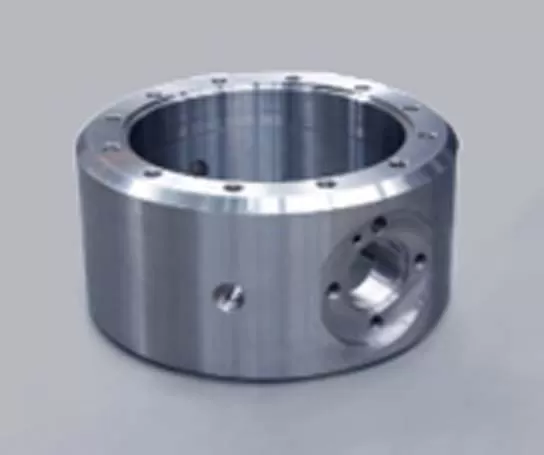

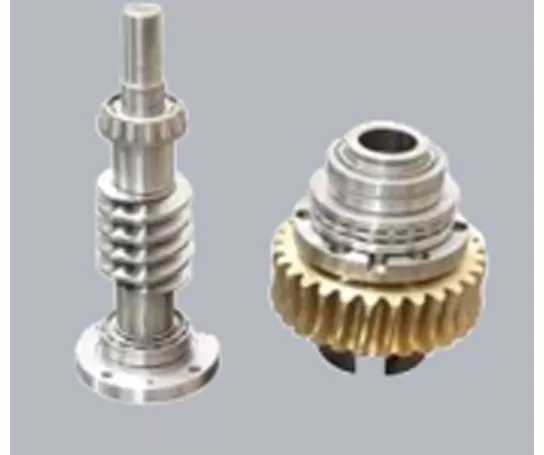

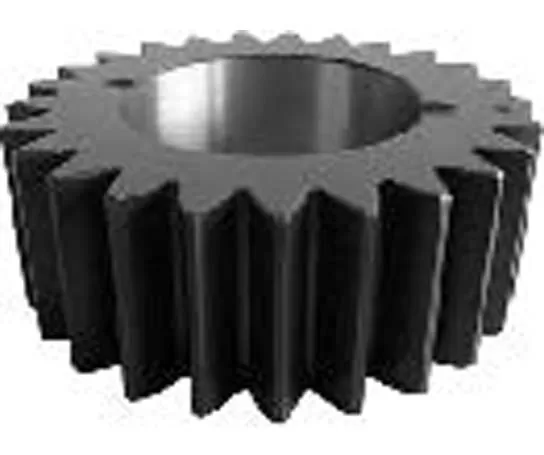

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Spécifications du tour CNC horizontal de haute précision HL-25H

Name		Unit	HL-25H	Remarques
Gamme d'usinage	Diamètre maxi. de balançable sur le banc	mm	φ500
	Diamètre maxi. d'usinage (arbre/disc)	mm	φ200/φ250
	Longueur maxi. d'usinage	mm	450
	Diamètre maxi. de barre	mm	φ45
Course	Course axe X	mm	140
	Puissance moteur/couple de maintien axe X	kw/Nm	1.8/11
	Course axe Z	mm	500
	Puissance moteur/couple de maintien axe Z	kw/Nm	1.8/11
Broche	Puissance de sortie (S1/S6)	kw	7.5/11
	Forme du nez de broche		A2-5
	Vitesse de broche	r/min	0-6000
	Diamètre du trou traversant de la broche	mm	φ57
Mandrin	Mandrin hydraulique trois mors	inch	6	Creux
Poupée mobile	Diamètre/course de la douille de la poupée mobile	mm	φ70/100	En option
Poupée mobile	Cône du trou de la douille de la poupée mobile	Morse	Morse 4#	Pointe tournante
Vitesse	Vitesse d'avance rapide (axe X)	m/min	30
	Vitesse d'avance rapide (axe Z)	m/min	30
	Vitesse d'avance en coupe	mm/min	1~8000
Porte-outils	Capacité d'outils	T	12
	Temps d'indexation de l'outil	Secondes/bit	0.5
	Dimensions du corps d'outil	mm	25´25
	Diamètre maxi. d'outil d'alésage	mm	40
Précision	Précision de positionnement (axe X)	mm	0.006
	Précision de positionnement (axe Z)	mm	0.008
	Répétabilité ((axe X)	mm	0.004
	Répétabilité ( (axe Z)	mm	0.004
Autres	Puissance installée	kVA	12
	Capacité du réservoir de liquide de refroidissement	L	150
	Dimensions de la machine	mm	250017001680	Réservoir de liquide de refroidissement avec évacuation manuelle des copeaux
	Poids (approx.)	kg	3400

Les informations figurant sur cette page sont données à titre indicatif uniquement. Les spécifications et les détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
