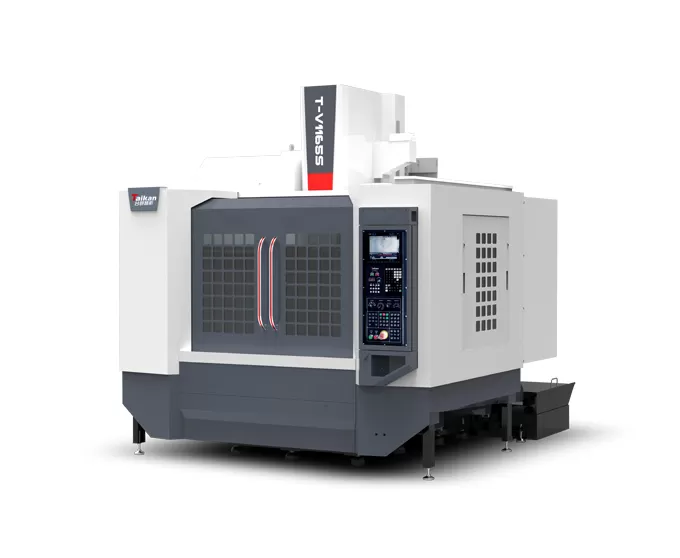

HT-V1165S Centre d'usinage vertical à grande vitesse et à haute efficacité

Course

Course de la table (axe X)

mm

1100

Course du chariot transversal (axe Y)

mm

650

Course de la poupée (axe Z)

mm

600

Distance du nez de broche à la surface de la table

mm

125~725

Distance du centre de la broche à la surface de guidage de la colonne

mm

707

Table

Dimensions de la table

mm

1200*600

Charge max. (charge uniformément répartie)

kg

800

Rainure en T (nombre de rainures - largeur * entraxe)

mm

5-18*100

Broche

Puissance moteur (nominale/en pointe)

kW

7.5/11

Couple moteur (nominal/en pointe)

N.m

35.8/95.5

Plage de vitesses

tr/min

50~12000 (accouplement direct)

Diamètre de broche

mm

φ150

Cône de broche

/

BT40

Spécifications du tirant

/

P40T-I（MAS403）

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

36/36/36

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T18400.4（Course complète）

Répétabilité (X/Y/Z)

mm

0.007

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

7

Longueur max. d'outil

mm

250

Diamètre max. d'outil (magasin plein / emplacements voisins vides)

mm

Φ75/Φ150

Autres

Système CNC

/

Mitsubishi M80VB

Alimentation en air

Flow

L/min

≥280（ANR)

Pression d'air

MPa

0,6~0,8

Capacité de l'équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

300

Dimensions de la machine

mm

2700*3494*2970

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

6100
