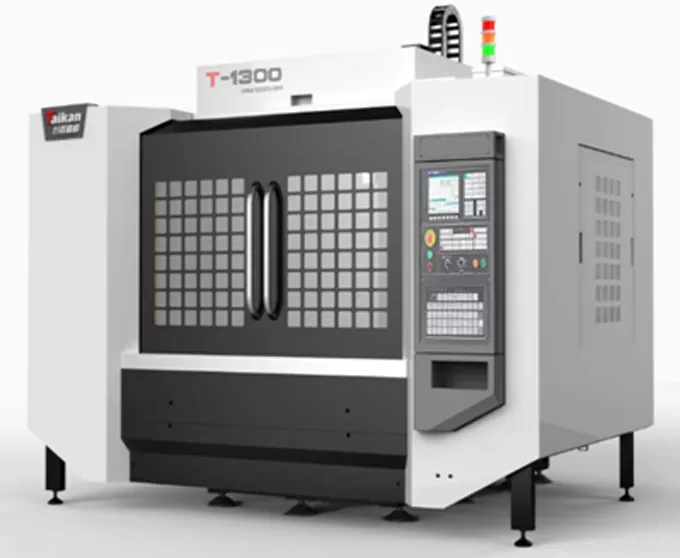

HT-1300 Centre d'usinage de perçage et fraisage à haute vitesse et haute précision

Courses

Course de la table (axe X)

mm

1300

Course du chariot (axe Y)

mm

650

Course de la poupée (axe Z)

mm

410

Distance du nez de broche à la surface de la table

mm

125-535

Distance du centre de la broche à la surface de guidage de la colonne

mm

727

Table

Dimensions de la table

mm

1300*650

Charge max.

kg

600

Rainures en T (nombre de rainures - largeur * entraxe)

mm

5-18*125

Broche

Puissance du moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

14.1/21

Vitesse du moteur de broche

rpm

20-20000

Cône de broche

/

BT30

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-15000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

36/36/36

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T 18400.4 (Course totale)

Répétabilité (X/Y/Z)

mm

0.006

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids max. de l'outil

kg

3

Longueur max. de l'outil

mm

200

Diamètre max. d'outil (plein / voisin vide)

mm

Ф60/Ф80

Autres

Système CNC

/

Mitsubishi M80VB

Source d'air

Flow

L/min

≥200 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

15

Capacité max. du réservoir de liquide de refroidissement

L

330

Dimensions de la machine

mm

2960*3400*2710

Correspondant aux axes X*Y*Z

Poids (environ)

kg

5500
