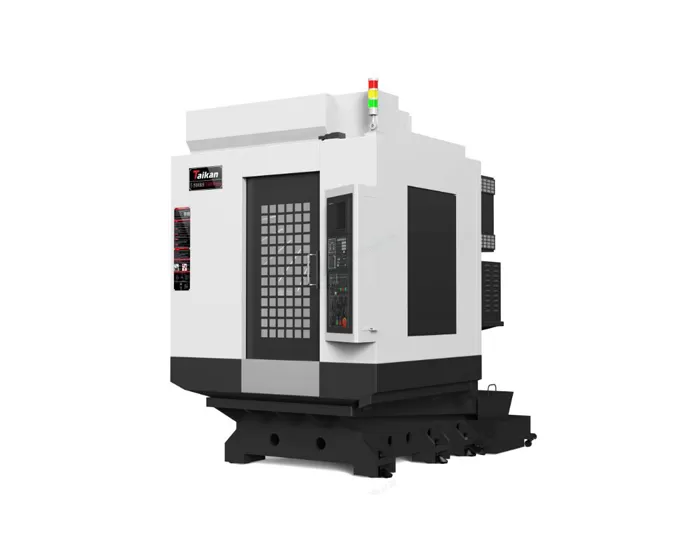

HT-500BH Centre d'usinage de perçage et fraisage haute vitesse et haute précision

Déplacements

Course de la table (axe X)

mm

500

Course du chariot transversal (axe Y)

mm

400

Course du chariot porte-broche (axe Z)

mm

460（21T）

Distance du nez de broche à la surface de la table

mm

180-640

Distance du centre de la broche à la surface de guidage de la colonne

mm

445

Table

Dimensions de la table

mm

620*400

Charge max.

kg

250

Rainures en T (nombre de rainures - largeur de rainure * entraxe)

mm

3-14*120

Broche

Puissance moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

14.1/21

Vitesse du moteur de broche

rpm

20-24000

Cône de broche

/

BT30

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-15000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

48/48/48

Précision

Précision de positionnement (X/Y/Z)

mm

0.006

GB/T 18400.4

（Course totale）

Répétabilité (X/Y/Z)

mm

0.004

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids max. d'outil

kg

3

Longueur max. d'outil

mm

300

Diamètre max. d'outil (plein / adjacent vide)

mm

Ф60/Ф80

Autre

Système CNC

Mitsubishi M80VA

Source d'air

Flow

L/min

≥200（ANR）

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

15

Capacité max. du réservoir de liquide de refroidissement

L

145

Dimensions de la machine

mm

1690*2620*2470

Correspondant aux axes X*Y*Z

Poids (approx.)

kg

3300
