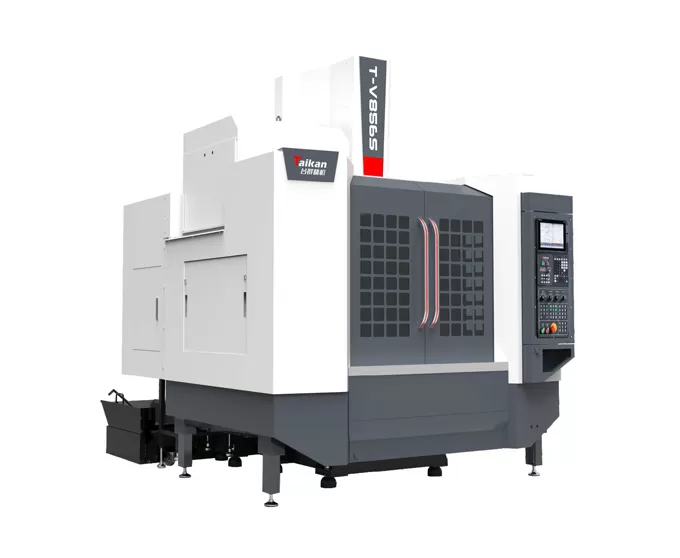

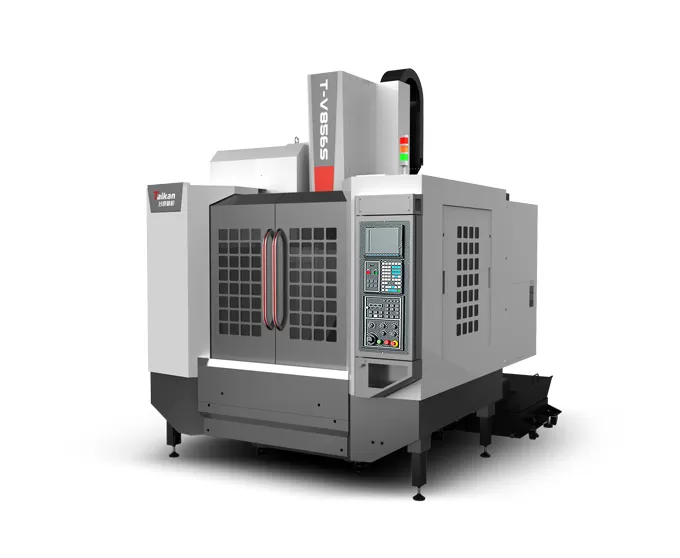

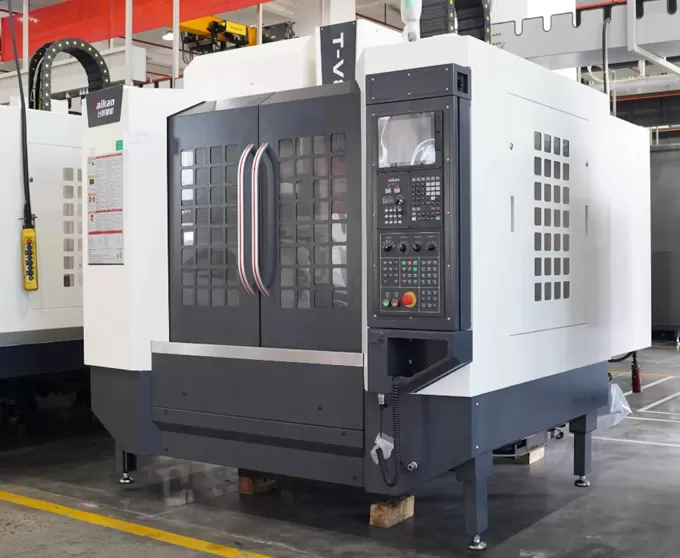

Name: HT-V856S Centre d'usinage vertical à haute vitesse et haute efficacité
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristiques du centre d'usinage vertical HT-V856S à grande vitesse et haute efficacité

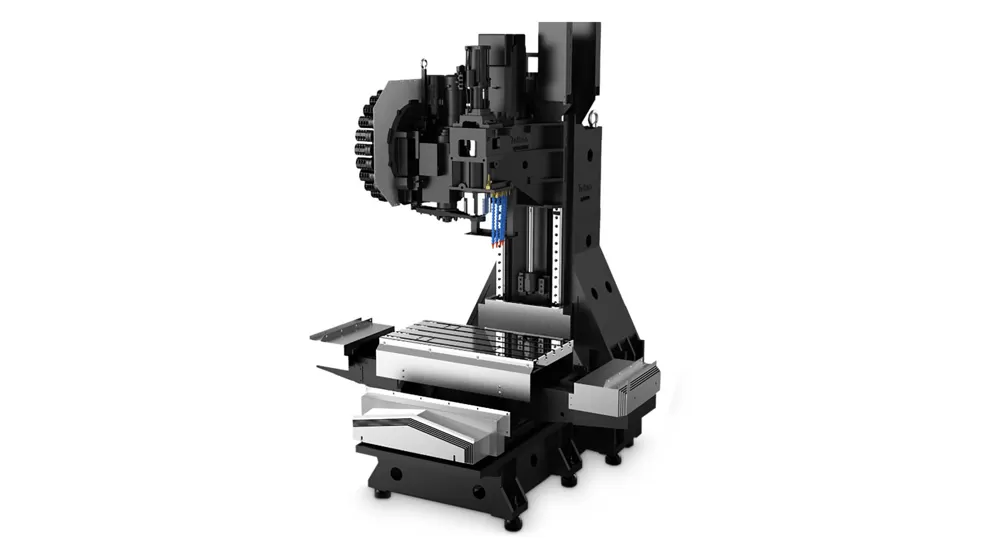

Structure de la machine

Colonne fixe, table coulissante de type croisé: cette conception offre un support solide et convient à la coupe à grande vitesse.

Grande base stable, haute rigidité, colonne en forme de A à grande portée: Réduit les vibrations et la déformation, assurant une grande rigidité.

Moulage en résine de haute qualité, fonte à haute résistance: assure la rigidité et la stabilité de la machine, réduit la déformation et maintient la précision à long terme.

Guides et vis à billes

Guides linéaires à rouleaux: Rigidité élevée, faible frottement et faible bruit.

C3-class vis à billes, structure de pré-tension: Réduit les effets de dilatation thermique, offre une précision plus stable et les roulements auto-lubrifiants prolongent la durée de vie.

Usinage.

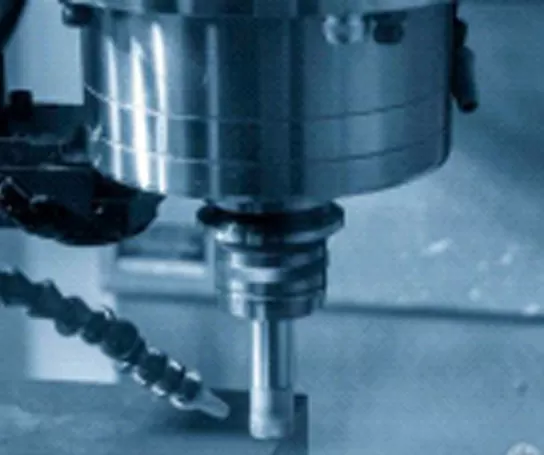

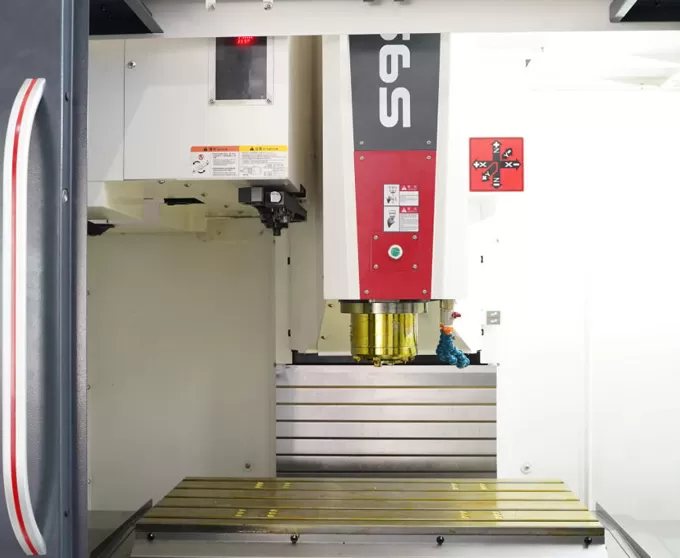

Broche

Broche à grande vitesse (BT40-12000r/min): équipée d'une tête de connexion directe, l'avant de la broche présente un design labyrinthe avec une protection contre les rideaux d'air pour empêcher le liquide de refroidissement de pénétrer dans les roulements de broche.

Outil Magazine

Magazine d'outils de type bras 24 poches: bonne stabilité, changements d'outil fiables et assure une continuité.

Application du centre d'usinage vertical haute vitesse et haute efficacité HT-V856S

Cette machine-outil est adaptée à l'usinage de séries variées et de petites séries de pièces complexes telles que les composants de forme parallélépipédique de taille petite et moyenne, les plaques, les disques, les vannes, les boîtiers et les moules. Elle est largement utilisée dans des secteurs tels que les pièces de précision, les produits 5G, la quincaillerie, les pièces automobiles et les dispositifs médicaux.

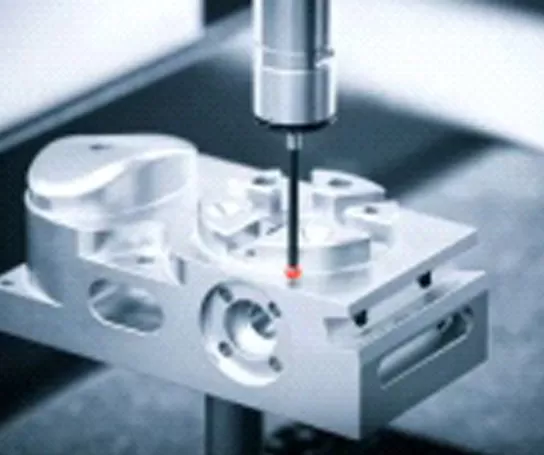

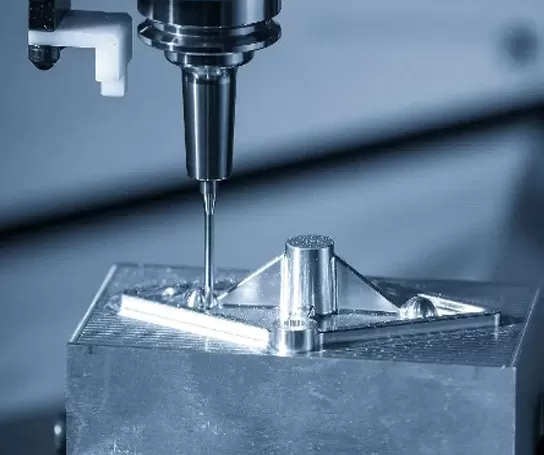

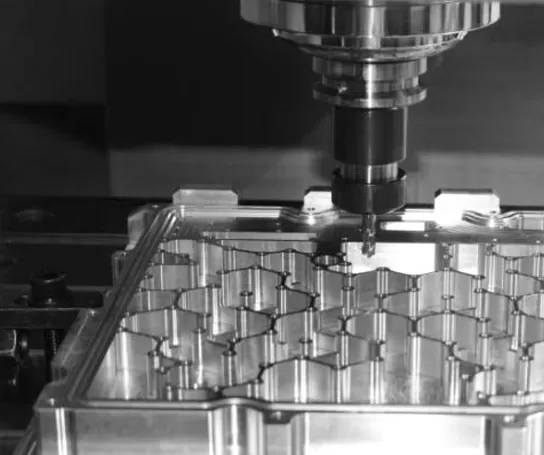

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Spécifications du centre d'usinage vertical haute vitesse et haute efficacité HT-V856S

Item			Unit	HT-V856S	Remarques
Course	Course de la table (axe X)		mm	800
	Course du chariot (axe Y)		mm	550
	Course du porte-broche (axe Z)		mm	600
	Distance du nez de broche à la surface de la table		mm	125～725
	Distance du centre de la broche à la surface de guidage de la colonne		mm	590
Table	Dimensions de la table		mm	1000*500
	Charge max. (charge uniforme)		kg	500
	Rainure en T (nombre de rainures - largeur de rainure * espacement)		mm	5-18*100
Broche	Puissance du moteur (nominale/courte durée)		kW	7.5/11
	Couple du moteur (nominal/courte durée)		N.m	35.8/95.5
	Plage de vitesse		tr/min	50~12000 (entraînement direct)
	Diamètre de la broche		mm	φ150
	Cône de broche		/	BBT40
	Spécifications du tirant		/	P40T-I（MAS403）
Vitesse	Plage de vitesse d'avance de coupe		mm/min	1-10000
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z		m/min	48/48/48
Magasin d'outils	Capacité d'outils		pcs	24
	Poids max. de l'outil		kg	7
	Longueur max. de l'outil		mm	250
	Diamètre max. de l'outil (complet / voisin vide)		mm	Φ75/Φ150
Autres	Système CNC		/	Mitsubishi M80VB
	Source d'air	Flow	L/min	≥280（ANR)
		Pression d'air	MPa	0.6~0.8
	Capacité de l'équipement		KVA	25
	Capacité du réservoir de liquide de refroidissement		L	300
	Dimensions de la machine		mm	224031213026	Correspondant aux axes XYZ
	Poids (approx.)		Kg	4600

Les informations sur cette page sont fournies à titre indicatif uniquement. Les spécifications et les détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
