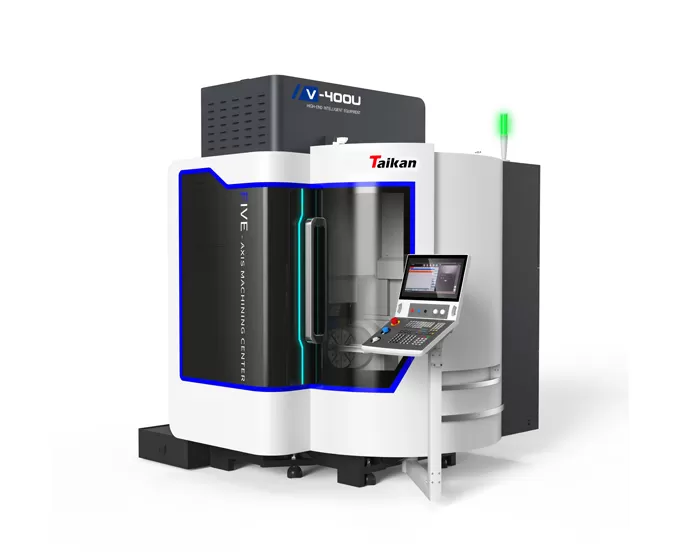

Name: HV-400U Centre d'usinage vertical 5 axes
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique V-400U centre d'usinage vertical à 5 axes

Structure à haute rigidité

Structure en forme de O de type portique à haute rigidité, matériau en fonte grise de haute qualité: offre une grande rigidité et stabilité, réduit la déformation et améliore la précision.
Disposition à pas des rails de guidage de la poutre, courte distance de la broche à la poutre: améliore la rigidité et améliore la précision d'usinage.
Table rotative à bras unique, distance minimisée entre le point d'entraînement de l'axe X et le point d'usinage: Réduit les vibrations, améliorant la précision et l'efficacité.

Table rotative à entraînement direct de haute précision

Moteurs à entraînement direct sans cadre à couple élevé: offrent une rigidité et une précision élevées, entraînant directement les axes B/C, réduisant ainsi les pertes mécaniques.
Structure compacte, rotor du moteur intégré au mécanisme rotatif: améliore la stabilité et la précision.
Le stator du moteur refroidi par liquide de refroidissement: assure la stabilité thermique, réduisant les erreurs de précision causées par les changements de température.
Vitesse maximale des axes B/C: 50r/min: répond aux exigences de l'usinage complexe et améliore l'efficacité.

Broche motorisée à grande vitesse

Broche motorisée haute vitesse HSK E50.
Vitesse maximale jusqu'à 24,000 tr/min.

Magazine parapluie 24 outils

Table rotative à entraînement direct de haute précision

Application V-400U centre d'usinage vertical à 5 axes

Largement utilisé dans le traitement des roues, des pièces automobiles, des moules de précision, des dispositifs médicaux et d'autres composants complexes.

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Exemple de pièce 5

Exemple de pièce 6

Exemple de pièce 7

Spécifications du centre d'usinage vertical 5 axes HV-400U

Item		Unit	HV-400U
Course	Course X/Y/Z	mm	700/450/400
	Plage de rotation de l'axe B	°	+30°~ -120°
	Plage de rotation de l'axe C	°	360°
	Distance du nez de broche à la surface de la table	mm	100-500
Table	Dimensions de la table	mm	Φ420
	Charge max.	kg	150
	Rainure en T (nombre de rainures - largeur de rainure * espacement)	mm	8-14*45°(réparties uniformément)
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z	mm/min	24000
Vitesse	Vitesse de rotation rapide des axes B/C	tr/min	50/50
Précision	Précision de positionnement des axes X/Y/Z	mm	0.006/0.006/0.006
	Précision de répétabilité des axes X/Y/Z	mm	0.004/0.004/0.004
	Précision de positionnement des axes B/C	sec	5/5
	Précision de répétabilité des axes B/C	sec	3/3
Broche	Puissance du moteur de broche (S1/S6)	kW	16/19.4
	Couple du moteur de broche (S1/S6)	Nm	28/34
	Vitesse de broche	tr/min	0~24000
	Spécifications du porte-outil	/	HSK E50
Magasin d'outils	Structure du magasin d'outils	/	Magasin d'outils de type parapluie
	Capacité du magasin d'outils	T	24
	Poids max. d'outil	kg	2
	Longueur max. d'outil	mm	200
	Diamètre max. (plein / adjacent vide)	mm	φ50/φ100
Autres	Système CNC	/	Siemens SINUMERIK ONE
	Pression d'air requise	MPa	0.6~0.8
	Capacité électrique totale	kW	42
	Dimensions de la machine (longueurlargeurhauteur)	mm	360042003200
	Poids de la machine principale (environ)	KG	7800

Les informations sur cette page sont données à titre indicatif. Les spécifications et détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
