Guide des centres d'usinage à portique : Principes de fonctionnement et conseils de sélection

Dans le paysage manufacturier actuel, les centres d'usinage sont au cœur de la production de précision. Parmi eux, le centre d'usinage à portique se distingue par sa capacité à traiter des pièces volumineuses, lourdes et complexes avec une stabilité et une précision exceptionnelles. Que vous envisagiez des options pour des composants aérospatiaux, des équipements énergétiques ou de grands moules, comprendre ce qu'est un centre d'usinage à portique, son fonctionnement et ses différences par rapport aux autres solutions d'usinage CNC est essentiel pour faire le bon investissement.

Qu'est-ce qu'un centre d'usinage à portique ?

Uncentre d'usinage à portiqueest un type de machine-outil CNC doté d'une structure en pont distinctive où une poutre horizontale (le portique) enjambe la table de travail et est soutenue par deux colonnes verticales de chaque côté. La broche, montée sur le pont, se déplace le long de plusieurs axes – généralement X, Y et Z – pour effectuer des opérations de fraisage, de perçage, de découpe et de façonnage sur de grandes pièces.

Caractéristiques structurelles clés

• Conception à cadre en pont :Le portique se compose d'une traverse soutenue par deux colonnes, créant un cadre rigide qui enjambe la pièce.

• Large enveloppe de travail :Cette structure permet une table de travail fixe et de grandes courses le long des axes X et Y, idéale pour les pièces surdimensionnées ou lourdes.

• Capacités multi-axes :Les centres d'usinage à portique modernes peuvent être configurés pour des configurations 3 axes, 4 axes, ouCentre d'usinage à portique 5 axesconfigurations, selon la complexité et les exigences de précision.

Contrairement aux centres d'usinage traditionnels qui limitent la taille de la pièce, les systèmes à portique excellent là où l'échelle et la rigidité sont cruciales.

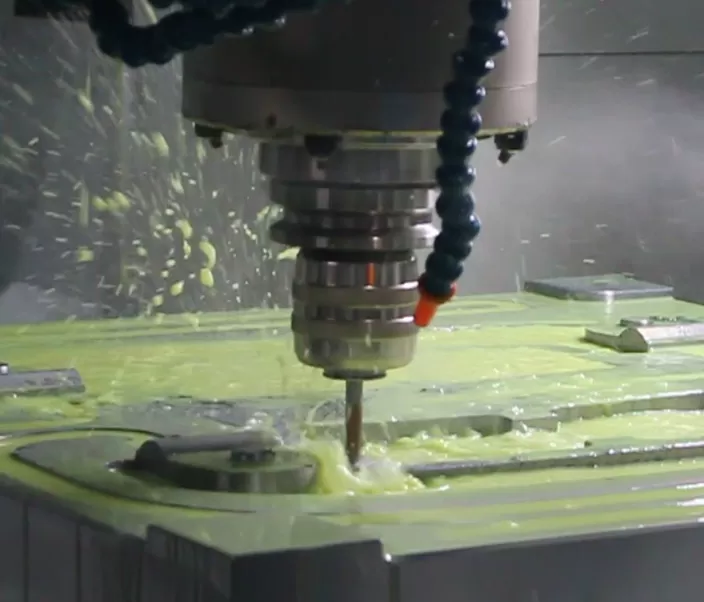

Principe de fonctionnement du centre d'usinage à portique

À la base, un centre d'usinage à portique combine un contrôle de mouvement de précision avec une structure mécanique rigide :

1. Configuration de la pièce : La pièce est solidement fixée sur une grande table qui reste immobile pendant l'usinage.

2. Mouvement du pont : Le portique se déplace le long de l'axe X au-dessus de la pièce, guidé par des systèmes linéaires de précision.

3. Mouvement de la broche : La tête de broche se déplace le long du portique et s'ajuste verticalement pour usiner la pièce dans les directions Y et Z.

4. Coordination CNC : Le système de commande CNC synchronise tous les mouvements des axes avec la rotation de l'outil et la vitesse d'avance pour exécuter des trajectoires de coupe complexes, généralement générées via une programmation CAO/FAO.

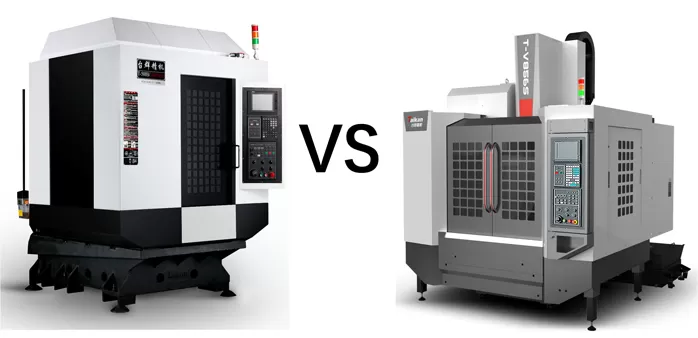

Centre d'usinage à portique vs autres centres d'usinage CNC

Le choix de la bonne plateforme CNC se résume aux différences structurelles, aux exigences de production et aux besoins de l'application. Voici commentcentre d'usinage de type portiqueles solutions se comparent aux options plus conventionnelles :

Centre à portique vs centres d'usinage verticaux (VMC)

• Échelle :Les VMC sont idéales pour les pièces de petite à moyenne taille ; les centres à portique traitent de très grandes pièces que les tables ou les cadres des VMC ne peuvent pas accueillir.

• Structure :Les VMC utilisent un bâti en C fixe avec la broche se déplaçant verticalement au-dessus d'une table ; les centres à portique utilisent un pont qui enjambe la pièce.

• Rigidité :Les machines à portique répartissent les charges à travers un cadre plus large, offrant une meilleure résistance aux vibrations et à la déflexion lors de l'usinage lourd.

Centre à portique vs centres d'usinage horizontaux (HMC)

• Manutention des pièces :Les HMC excellent dans l'évacuation des copeaux et le traitement efficace de pièces de taille moyenne, mais leurs tables et broches ont des courses limitées par rapport à la large enveloppe de travail des systèmes à portique.

• Portée de coupe :Les systèmes à portique permettent une table fixe et une plage de déplacement massive, ce qui les rend plus adaptés aux composants surdimensionnés.

Centre à portique vs centres d'usinage à double colonne

Bien que les deux supportent des charges lourdes et de larges tables, les centres à portique présentent souvent un pont mobile au-dessus d'une table fixe, tandis que les systèmes à double colonne peuvent reposer sur une table mobile dans un cadre de support fixe. Chaque format a des atouts en termes de rigidité et d'efficacité d'encombrement, mais les conceptions à portique offrent généralement des plages de déplacement plus larges pour les pièces de très grande taille.

Comment choisir le bon centre d'usinage à portique ?

Sélectionner le centre d'usinage à portique idéal implique d'évaluer vos besoins de production par rapport aux capacités techniques :

1. Taille et poids de la pièce

Identifiez les dimensions et le poids maximum des pièces que vous prévoyez de traiter. La capacité de course et la capacité de charge de la table de la machine doivent dépasser confortablement ces exigences.

2. Configuration des axes

Décidez si l'usinage standard 3 axes suffit ou si les contours complexes et les opérations multi-surfaces bénéficient de configurations 4 ou 5 axes.

3. Commande CNC et logiciel

Les systèmes CNC avancés avec intégration CAO/FAO rationalisent la programmation et optimisent les trajectoires d'outils pour une efficacité accrue.

4. Rigidité et précision

Recherchez des composants structurels robustes et des systèmes de guidage de précision qui maintiennent la précision sous de lourdes charges de coupe et de longs cycles d'usinage.

5. Applications industrielles

Faites correspondre les caractéristiques de la machine à vos besoins industriels – qu'il s'agisse de tolérances aérospatiales, de moules automobiles, de pièces du secteur énergétique ou de composants de machinerie lourde.

Conclusion : Réinventez votre usinage de grandes pièces avec les solutions à portique de Taikan

Un centre d'usinage à portique fusionne une rigidité brute, de larges enveloppes de travail et la précision CNC pour redéfinir ce qui est possible dans l'usinage de composants volumineux et lourds. Que vous modernisiez des lignes de production existantes ou que vous pénétriez des marchés de haute précision comme l'aérospatiale, l'énergie ou la fabrication de machinerie lourde, un système à portique soigneusement sélectionné offre des performances et une fiabilité inégalées.

Si vos opérations exigent l'usinage de pièces surdimensionnées, lourdes ou complexes avec une répétabilité et une productivité élevées, les centres d'usinage à portique de Taikan sont conçus pour relever ces défis. Contactez-nous dès maintenant pour discuter de votre application et trouver la meilleure solution pour votre atelier.
