Usinage CNC 5 axes simultané véritable vs 3+2 : une comparaison détaillée

Quand une machine 5 axes n'est-elle pas vraiment une machine 5 axes ? La réponse est simple :Lorsqu'elle se positionne en utilisant 5 axes, mais ne coupe qu'avec 3.

Dans les secteurs de haute précision comme l'aéronautique, les dispositifs médicaux, l'automobile et la fabrication de matrices/moules, le terme « 5 axes » est souvent utilisé de manière approximative. Cette confusion conceptuelle finit par coûter aux ateliers d'usinage de l'argent, du temps précieux et de la précision.

At Taikan MachineNous nous concentrons sur la réduction de cet écart. En tant que fabricant leader de machines CNC coté en bourse, doté d'une expertise approfondie en usinage multi-axes, nous souhaitons fournir un comparatif clair et direct dela technologie simultanée 5 axes véritableversusle positionnement 3+2 axespour vous aider à faire le bon investissement pour votre atelier.

1. La différence fondamentale : compensation dynamique vs positionnement statique

La division fondamentale entre ces deux méthodes réside entièrement dans la manière dont la commande CNC calcule le mouvement.

Usinage 3+2 axes (positionnel)

Fondamentalement, l'usinage 3+2 est une opération 3 axes standard qui emprunte deux axes de rotation uniquement pour l'orientation.

• Comment cela fonctionne :La table rotative ou la broche incline la pièce à un angle prédéterminé. Une fois verrouillé en place, toute la coupe se produit strictement le long des axes X, Y et Z.

• L'inconvénient :Le trajet d'usinage devient une série d'approches segmentées et étagées. Chaque fois que la machine indexe un nouvel angle, elle introduit un nouveau montage. Cela accumule intrinsèquement des erreurs de positionnement, nécessite des corrections manuelles fréquentes des décalages de travail et ajoute des temps d'arrêt cachés que les estimations de temps de cycle prennent rarement en compte.

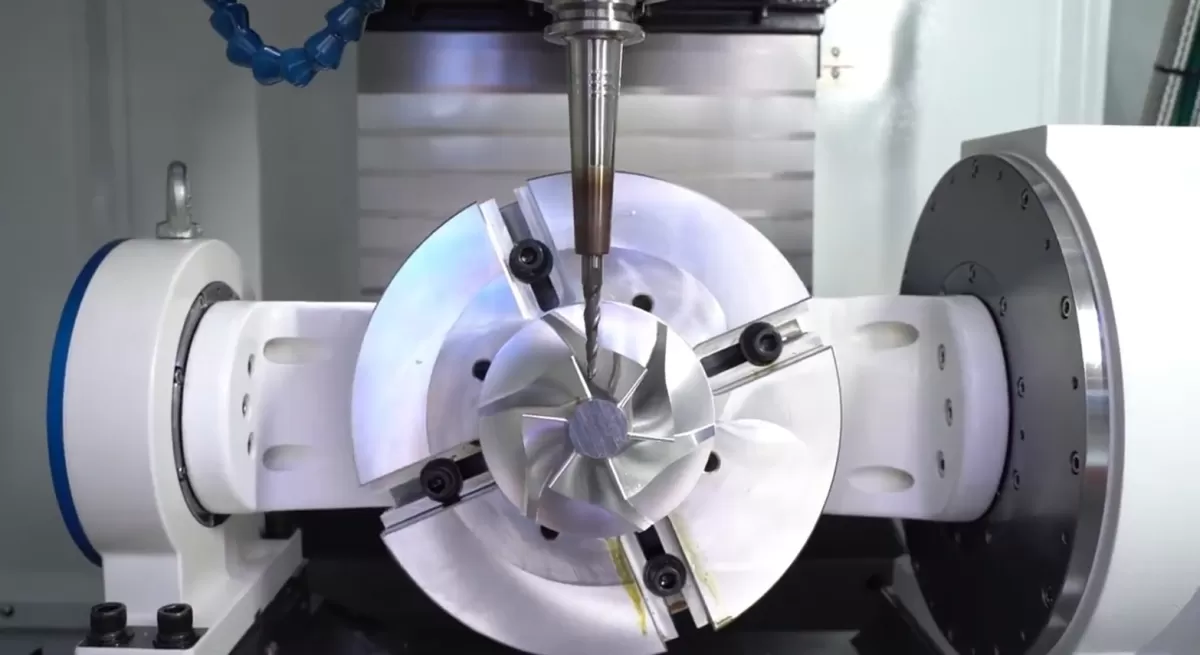

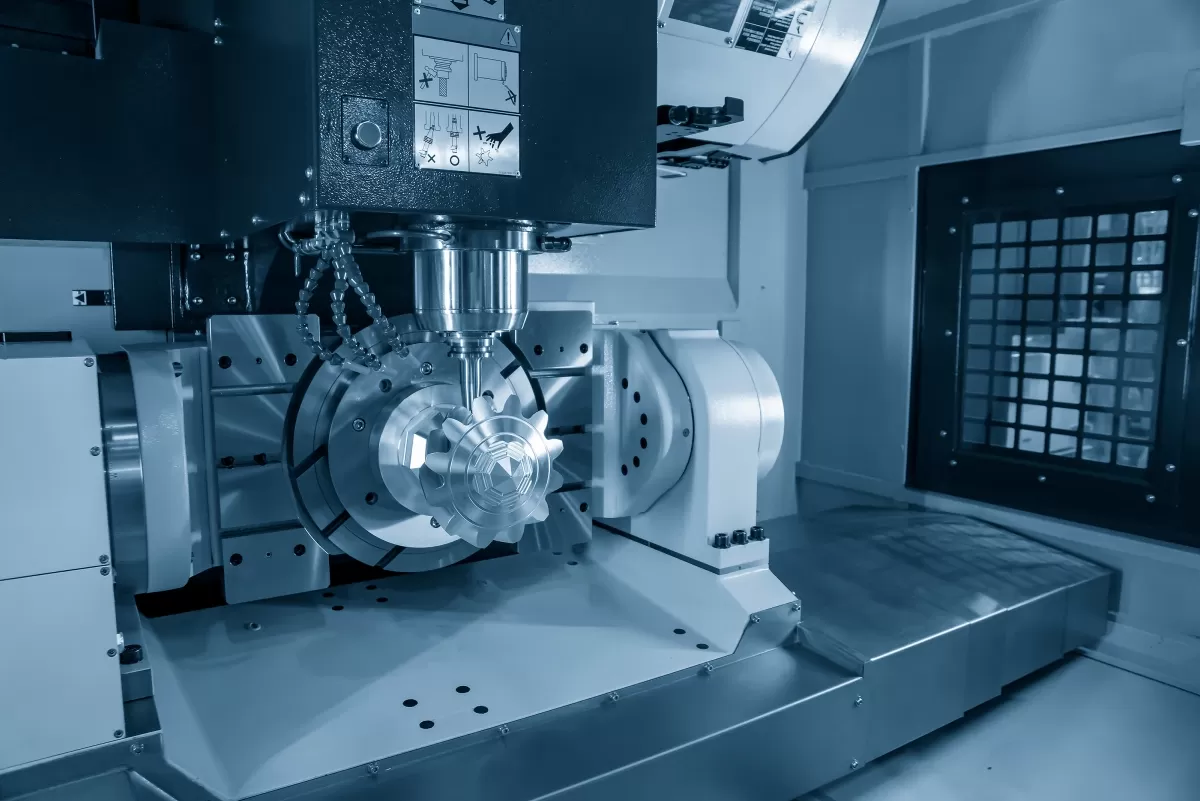

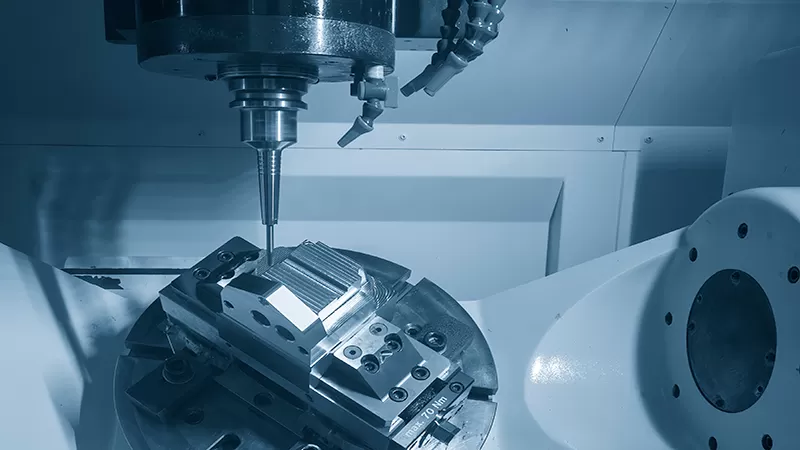

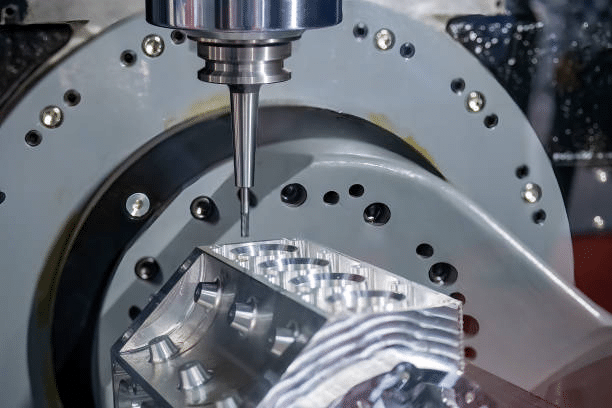

Usinage simultané 5 axes complet

L'usinage 5 axes véritable maintient tous les cinq axes en interpolation active et en mouvement pendant la coupe.

• Comment cela fonctionne :Chaque Taikancentre d'usinage CNC 5 axesfonctionne sur une architecture CNC native dotée deRTCP (Rotated Tool Center Point)contrôle.

• L'avantage :La commande calcule en continu le décalage spatial de la pointe de l'outil causé par les mouvements rotatifs en temps réel. Elle compense automatiquement la longueur du pivot de la broche et la géométrie de la table. La pointe de l'outil suit le contour programmé sans faille, même lorsque la pièce pivote et tourne à travers des courbes complexes et composées.

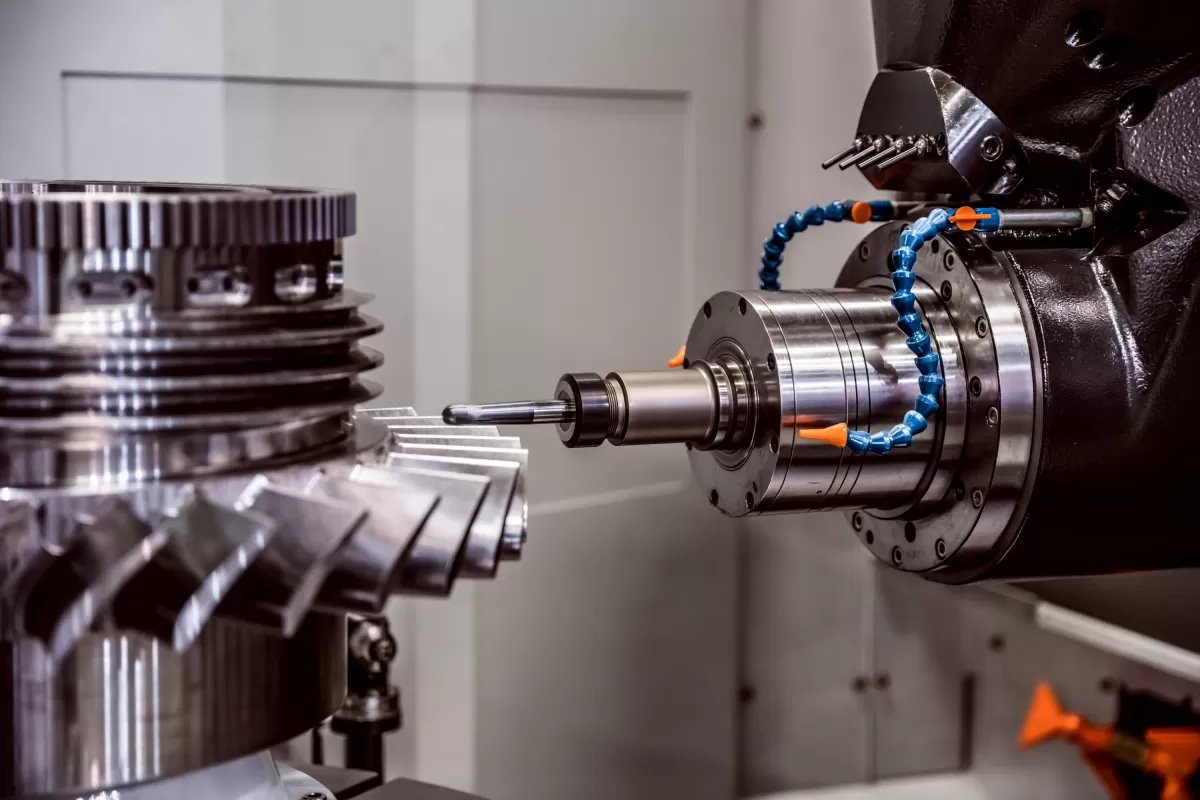

2. Géométrie et qualité de surface : contours complexes vs plans simples

Votre choix entre ces deux technologies impacte directement l'état de surface et les temps de cycle de vos pièces finies.

Les limites de l'usinage 3+2

Un montage 3+2 excelle avec des pièces prismatiques, comme les couvercles de boîtiers ou les blocs collecteurs, qui nécessitent un usinage sur plusieurs faces planes. Vous indexez la pièce, puis percez, taraudez ou évasez efficacement.

Cependant, lorsqu'il est poussé à gérer des surfaces de forme libre comme les aubes de turbine, les implants orthopédiques ou les composants structurels aérospatiaux, la logique s'effondre :

• Parce qu'il ne peut pas ajuster en continu l'angle de l'outil par rapport à une surface courbe, le système CAM doit approximer la forme en utilisant un patchwork de trajets d'outils 3 axes discrets.

• Cela crée jusqu'à40 % de chevauchement des trajets d'outils, ce qui signifie que la machine passe près de la moitié de son temps à recouper le même matériau.

• Le résultat est des « lignes de reprise » visibles et un état de surface plus rugueux, nécessitant un polissage manuel coûteux par la suite.

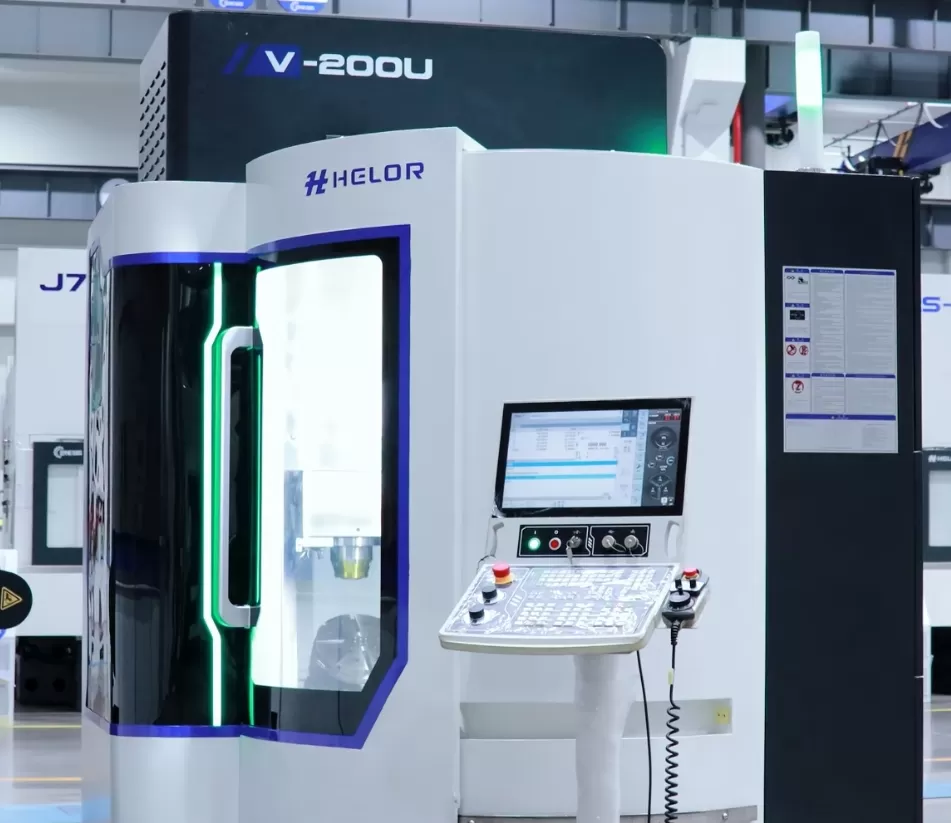

Le flux rationalisé du 5 axes véritable

Les plateformes simultanées 5 axes de Taikan éliminent ces opérations secondaires en consolidant les maintiens de pièces en plusieurs étapes en un seul flux de travail fluide.

• Efficacité en un seul montage :Sur des composants complexes comme les boîtiers d'alimentation de véhicules électriques, plus de dix opérations distinctes, y compris le fraisage de contours continus et le perçage angulaire, sont réalisées enun seul serrage.

• Intégrité de surface supérieure :L'orientation de l'outil s'adapte dynamiquement aux contours de la surface, maintenant une charge de copeaux constante et une vitesse de coupe optimale. Cela élimine les marques de reprise, offrant des états de surface impeccables directement sur la machine.

• Accès aux cavités profondes :Notre conception de broche à nez long associée à une table rotative à berceau de haute rigidité permet à des outils de coupe plus courts et plus rigides de pénétrer sans effort dans les cavités profondes, améliorant les taux d'enlèvement de matière et la stabilité de l'outil.

3. L'économie cachée : la valeur du cycle de vie par rapport au prix d'achat initial

Bien qu'une machine 3+2 offre un prix initial plus bas, elle introduit souvent des dépenses d'exploitation cachées qui érodent discrètement vos marges bénéficiaires au fil du temps.

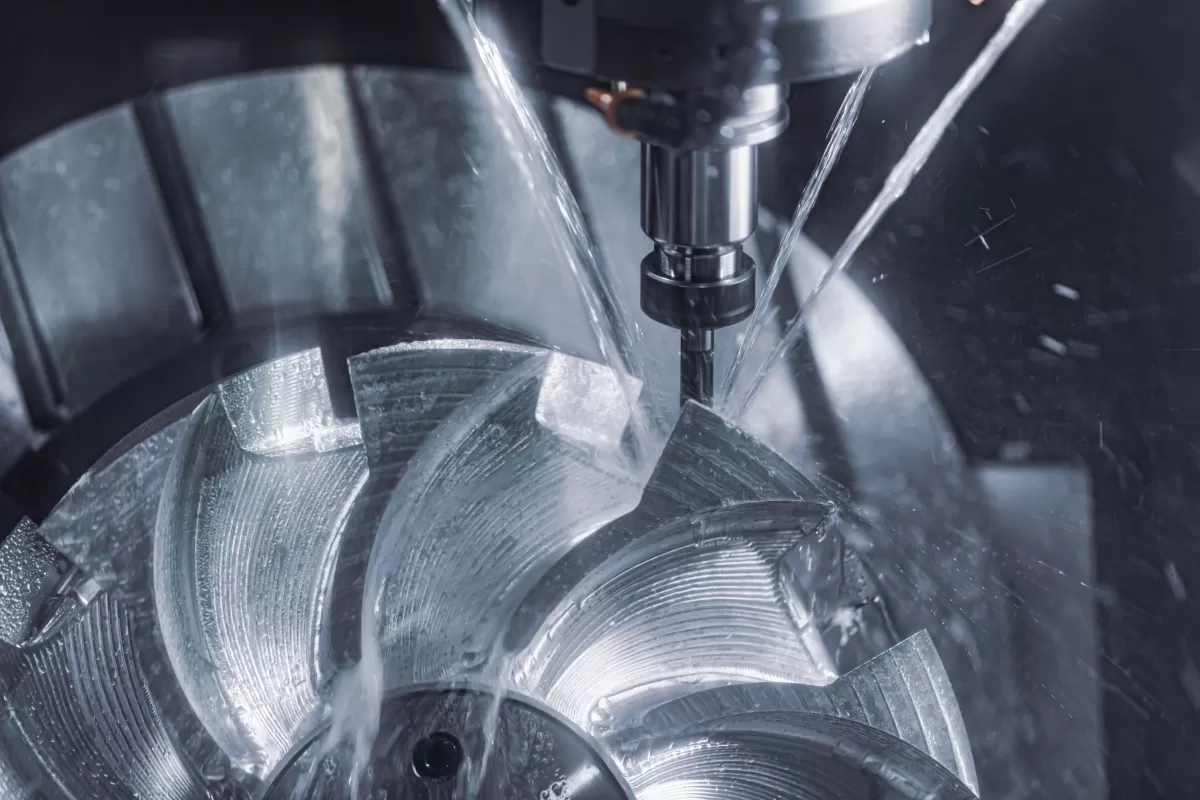

Où le 3+2 draine discrètement les bénéfices :

• Prolifération des montages :L'usinage d'une pièce avec cinq faces angulaires différentes nécessite souvent plusieurs montages dédiés ou des configurations de maintien complexes. Cela augmente le temps d'ingénierie, les coûts de matériel et la main-d'œuvre d'étalonnage continue.

• Usure accélérée des outils :Parce que l'axe de l'outil est verrouillé dans un montage 3+2, les ateliers sont obligés d'utiliser des fraises à longue portée et à jauge étendue pour accéder aux caractéristiques profondes sans collision. Ces outils plus longs sont très sujets à la déflexion, aux vibrations et aux défaillances prématurées.

• Risque de qualité lié à l'opérateur :Chaque repositionnement manuel et réglage de montage introduit une erreur humaine. Les taux de rebut augmentent inévitablement lorsqu'on dépend de l'intervention manuelle de l'opérateur plutôt que de la cinématique automatisée de la machine.

Comment le 5 axes complet de Taikan réécrit le calcul :

Les machines simultanées 5 axes de Taikan sont conçues pour réduire lecoût total par pièce, maximisant votre retour sur investissement à long terme :

• Temps d'arrêt minimisé :Équipées d'un magasin d'outils rapide affichant untemps de changement copeau-à-copeau de 2 secondes, nos machines garantissent que la broche continue de tourner avec une interruption minimale.

• Maintien de pièce simplifié :Parce que RTCP gère automatiquement les transformations de coordonnées dynamiques, les opérateurs n'ont pas besoin de centrer parfaitement la pièce sur la ligne médiane du tourillon. Cela réduit les temps de préparation de quelques heures à quelques minutes.

• Durée de vie d'outil plus longue :En inclinant la pièce dynamiquement, la machine permet l'utilisation d'outils de coupe plus courts et rigides. Cela réduit considérablement la déflexion de l'outil, prolonge la durée de vie de l'outil et réduit vos dépenses mensuelles en consommables.

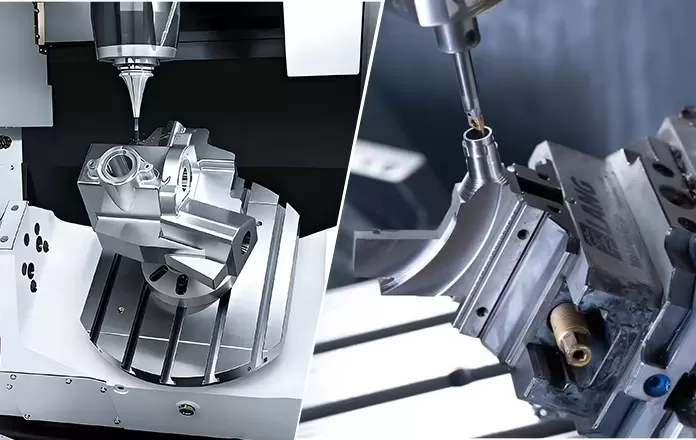

4. L'avantage Taikan : conçu pour la productivité réelle

Chez Taikan Machine, nous ne nous contentons pas d'adapter des tables rotatives sur des plateformes 3 axes standard. Nos centres d'usinage simultané 5 axes sont conçus dès le départ avec une architecture CNC native intégrée. Les modèles cinématiques, les boucles d'asservissement et les algorithmes RTCP sont parfaitement synchronisés pour exécuter une interpolation spatiale de courbe sans heurt, sans à-coups ni micro-déviations.

En tant qu'entreprise cotée en bourse avec une infrastructure de support mondiale robuste,taikanfournit une technologie 5 axes éprouvée en production, très accessible aux petites et moyennes entreprises, et pas seulement aux géants manufacturiers de premier rang.

Alors que les conceptions de pièces évoluent vers des parois plus fines, des structures organiques et des tolérances plus strictes, la véritable synchronisation 5 axes n'est plus un luxe, c'est la base pour rester compétitif. Regardez au-delà du prix d'achat initial et évaluez la valeur totale du cycle de vie. Lorsque les cinq axes sont vivants et synchronisés, la complexité cesse d'être un défi et devient votre avantage déloyal.

5. FAQ

1) Quelle est la différence fondamentale entre l'usinage simultané 5 axes véritable et l'usinage 3+2 axes ?
Le 3+2 verrouille les axes rotatifs en position et ne coupe qu'avec X, Y et Z, construisant le trajet d'outil à partir d'étapes segmentées et statiques. Les machines simultanées 5 axes complètes de Taikan maintiennent tous les cinq axes coordonnés pendant la coupe, utilisant RTCP pour compenser dynamiquement la pointe de l'outil en un seul mouvement continu et fluide.

2) L'usinage 3+2 axes a-t-il encore une place valable dans un atelier moderne ?
Oui, il reste efficace pour les pièces prismatiques où les caractéristiques sont perpendiculaires à quelques faces angulaires. Dès que votre géométrie inclut des surfaces de forme libre ou des cavités profondes, uncentre d'usinage 3 axesfonctionnant en configuration 3+2 se heurte à un plafond cinématique que la véritable technologie simultanée 5 axes est conçue pour franchir.

3) Qu'est-ce que RTCP ?
RTCP (Rotated Tool Center Point) est un algorithme de contrôle en temps réel qui compense automatiquement le déplacement de la pointe de l'outil à chaque fois qu'un axe rotatif bouge. Cette correction dynamique est ce qui permet à une machine 5 axes Taikan de maintenir une précision volumétrique dans le domaine de ±0.005 mm, une bande de tolérance que le positionnement statique 3+2 ne peut pas maintenir de manière fiable sur plusieurs configurations angulaires.

4) Pourquoi le 5 axes complet produit-il de meilleurs états de surface sur les contours complexes ?
Le 3+2 oblige le système CAM à approximer une surface de forme libre avec des patchs à angle fixe, causant souvent jusqu'à 40 % de chevauchement des trajets d'outils et une rugosité de surface bloquée autour de Ra 6.3 µm. Le 5 axes complet maintient l'outil normal à la surface en un seul balayage ininterrompu, offrant une intégrité de surface bien supérieure et éliminant fréquemment le polissage manuel.

5) Une machine 5 axes complète n'est-elle pas beaucoup plus chère ? Comment justifier l'investissement ?
Le prix d'achat est plus élevé, mais le 3+2 cache des coûts substantiels dans les montages dédiés, l'usure plus rapide des outils dus aux fraises à longue portée et les réglages manuels répétés. En regroupant plusieurs opérations en un seul serrage avec des temps de changement copeau-à-copeau plus rapides, une machine simultanée 5 axes Taikan génère généralement un coût total par pièce inférieur sur son cycle de vie.

6) Quelles applications bénéficient le plus d'une machine simultanée 5 axes complète de Taikan ?
Toute pièce qui exige actuellement plusieurs montages, un raccordement de contours ou un accès aux cavités profondes — les turbines aérospatiales, les boîtiers d'alimentation de véhicules électriques, les implants médicaux et les cavités de moule de précision sont en tête de liste. Si la complexité des montages et la main-d'œuvre de finition manuelle réduisent votre marge, vous êtes déjà dans le domaine du 5 axes complet.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
