Name: HT-V6 Centre d'usinage vertical pour usinage léger
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

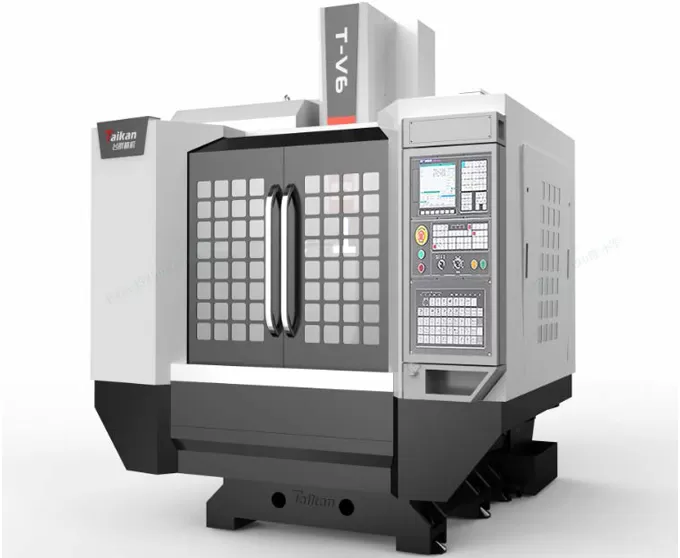

Caractéristiques du centre d'usinage vertical de coupe à la lumière T-V6

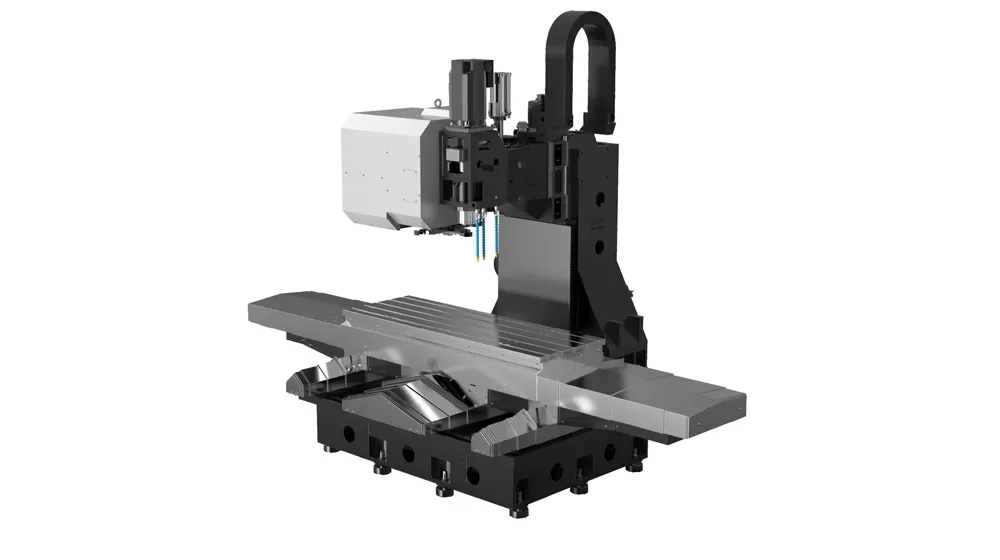

Base de haute stabilité

La structure de base, conçue grâce à l'analyse numérique et à la conception spéciale, présente une travée surdimensionnée avec un support en six points, améliorant considérablement la rigidité et la résistance aux vibrations de la machine, assurant la stabilité tout au long du processus d'usinage. Les principaux grands composants sont coulés à partir de matériaux en fonte à haute résistance utilisant un moulage en sable de résine de haute qualité, offrant une excellente rigidité et une stabilité de précision pour la machine.

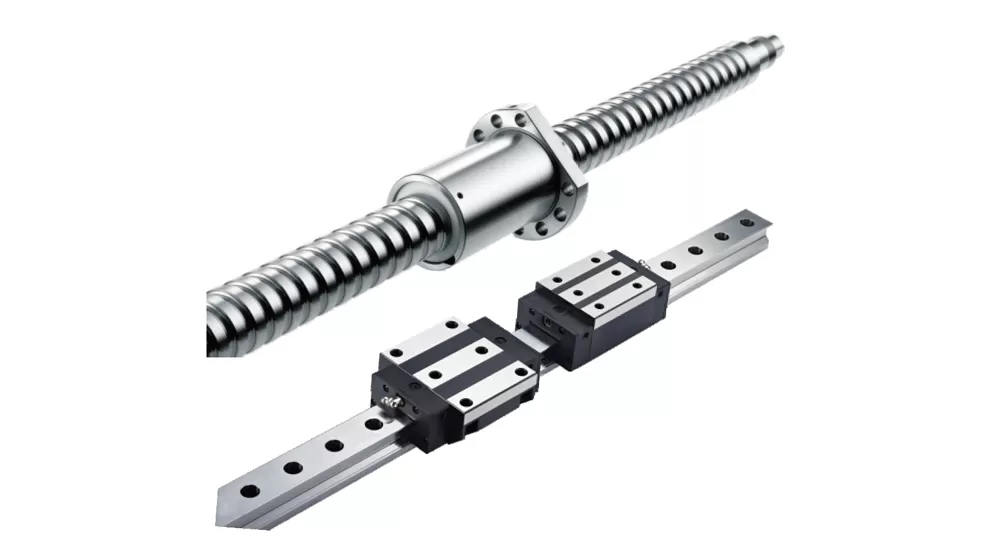

Axes d'alimentation de haute précision

Les trois axes sont équipés de guides linéaires à billes, offrant une rigidité élevée, un faible frottement et une forte capacité de charge.
L'axe Z utilise un servomoteur de type frein combiné à une conception sans contrepoids, améliorant les performances d'entraînement et obtenant une précision de surface optimale lors de l'usinage 3D.
La précision de mouvement de course complète est calibrée au laser et compensée, garantissant une précision élevée et des résultats d'étalonnage stables.

Unité de broche haute vitesse Taikan

La broche utilise une tête de broche à entraînement direct BT40-12000r/min et est équipée d'un système de refroidissement automatique d'huile à circulation à température constante, réduisant efficacement l'élévation de température et la déformation thermique, tout en conservant une haute précision d'usinage.

Taikan 24-Outil Outil de type bras Magazine

Le magazine d'outils bénéficie d'une qualité fiable, de performances stables et de changements d'outils efficaces pour répondre aux exigences de l'usinage multi-processus.

Taikan 24-Outil Outil de type bras Magazine

Application du centre d'usinage vertical de coupe de lumière T-V6

La machine-outil convient au traitement multi-variétés et en petits lots de pièces complexes telles que des composants en forme de boîte de taille moyenne et petite, des plaques, des disques, des vannes, des boîtiers, et moules. Il est largement utilisé dans les industries telles que les pièces de précision, les produits 5G, le matériel, les pièces automobiles et les dispositifs médicaux.

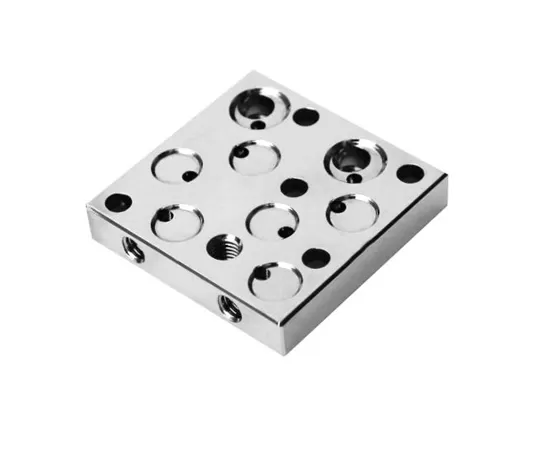

Exemple 1 Pièce

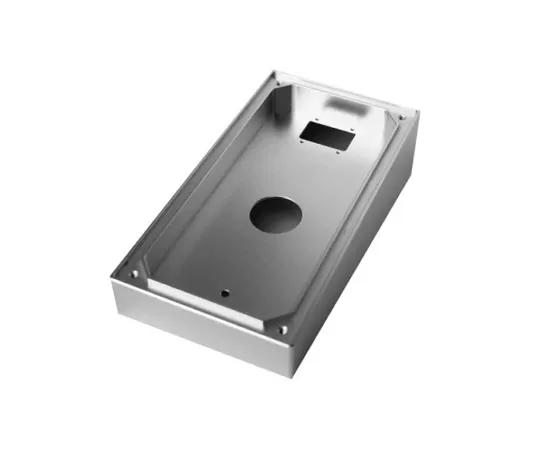

Exemple de pièce 2

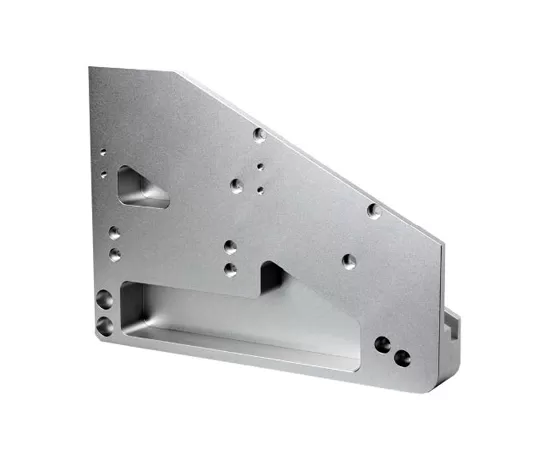

Exemple de pièce 3

Spécifications du centre d'usinage vertical à coupe légère HT-V6

Item			Unit	HT-V6	Remarques
Déplacements	Course de la table (axe X)		mm	600
	Course du chariot transversal (axe Y)		mm	390
	Course du chariot porte-broche (axe Z)		mm	450
	Distance du nez de broche à la surface de la table		mm	190～640
	Distance du centre de la broche à la surface de glissière de la colonne		mm	455
Table de travail	Dimensions de la table		mm	700*400
	Charge maximale (répartie uniformément)		kg	250
	Rainure en T (nombre de rainures - largeur × espacement)		mm	3-18*125
Broche	Puissance du moteur (nominale/courte durée)		kW	3.7/5.5
	Couple du moteur (nominal/courte durée)		N.m	23.6/35
	Plage de vitesses		tr/min	20～12000 (couplé directement)
	Diamètre de la broche		mm	φ120
	Cône de broche		/	BT40
	Spécifications de la tirette		/	P40T-I (MAS403)
Vitesse	Plage de vitesses d'avance de coupe		mm/min	1-10000
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z		m/min	48/48/48
Précision	Précision de positionnement (X/Y/Z)		mm	0.006	GB/T18400.4 (course totale)
Précision	Répétabilité (X/Y/Z)		mm	0.004	GB/T18400.4 (course totale)
Magasin d'outils	Capacité d'outils		pcs	24
	Poids maximal de l'outil		kg	7
	Longueur maximale de l'outil		mm	250
	Diamètre maximal d'outil (magasin plein / emplacement adjacent vide)		mm	Φ75/Φ150
Autres	Contrepoids de l'axe Z
	Système CNC		/	Mitsubishi M80VB
	Alimentation en air	Flow	L/min	≥280 (ANR)
	Alimentation en air	Pression d'air	MPa	0.6~0.8
	Capacités de l'équipement		KVA	15
	Capacité du réservoir de liquide de refroidissement		L	145
	Dimensions de la machine		mm	2100×2580×2670	Correspondant aux axes XYZ
	Poids (environ)		Kg	3500

Les informations de cette page sont données à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison d'améliorations ou de mises à niveau du produit. Pour plus d'informations, veuillez nous contacter.
