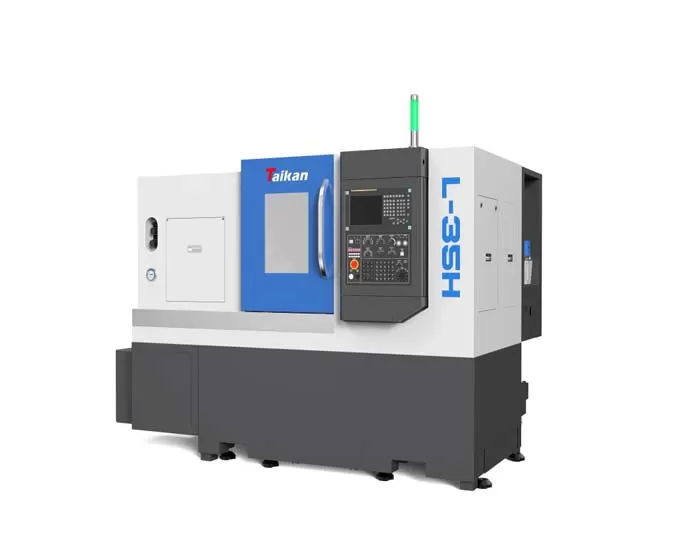

Name: HL-35H Tour horizontal CNC de haute précision
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique de L-35H tour horizontal CNC haute précision

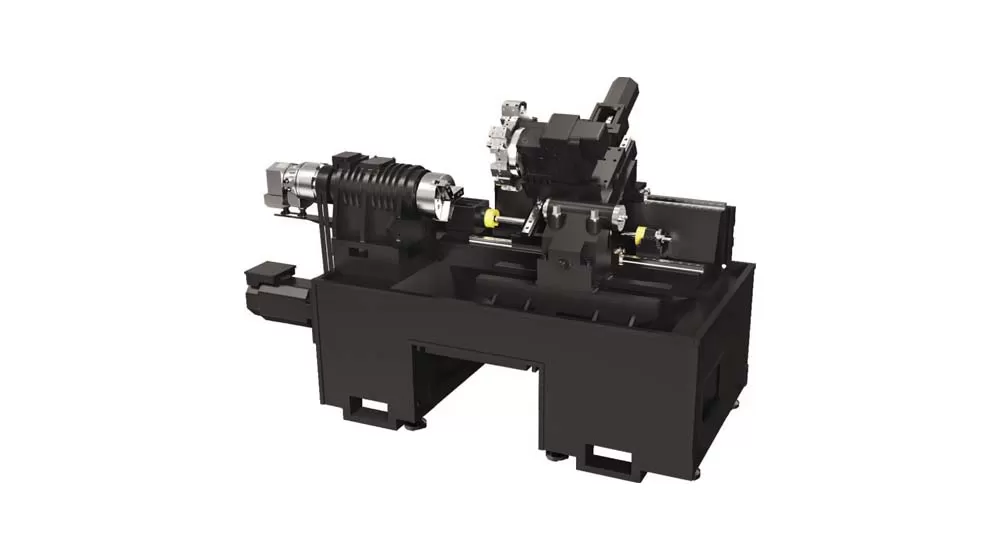

Dans l'ensemble

Liaison à deux axes à deux coordonnées, machine-outil CNC en boucle semi-fermée. Disposition mécanique, électrique et hydraulique intégrée.

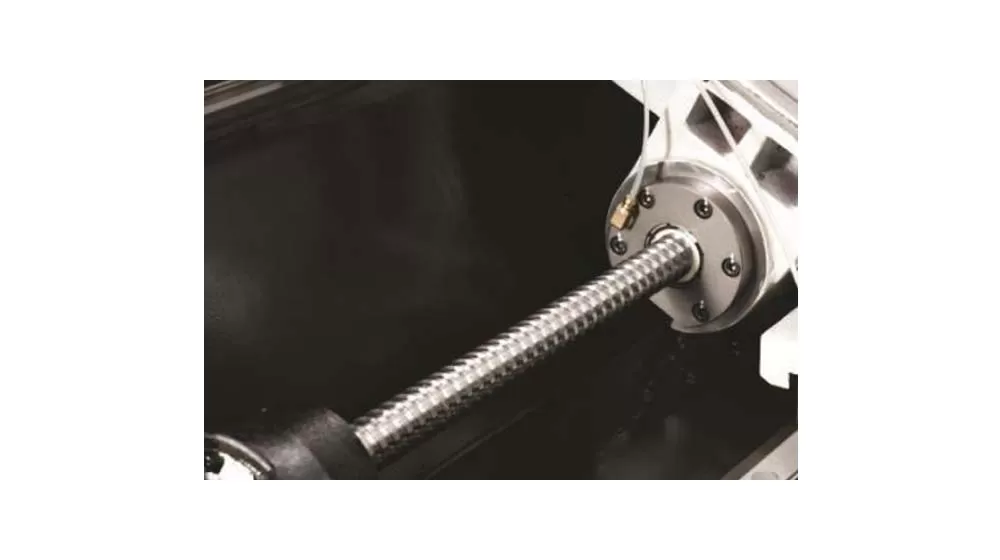

Chaque axe d'alimentation servo utilise une vis à billes silencieuse à grande vitesse, directement reliée par un couplage élastique, avec une vitesse de déplacement rapide, un faible bruit, une précision de positionnement élevée et une répétabilité;

Rail de guidage

Adoptez la conception de guidage de roulement et la vis à billes silencieuse à grande vitesse, qui présente les avantages de la vitesse élevée, de la faible génération de chaleur et de la précision de positionnement élevée;

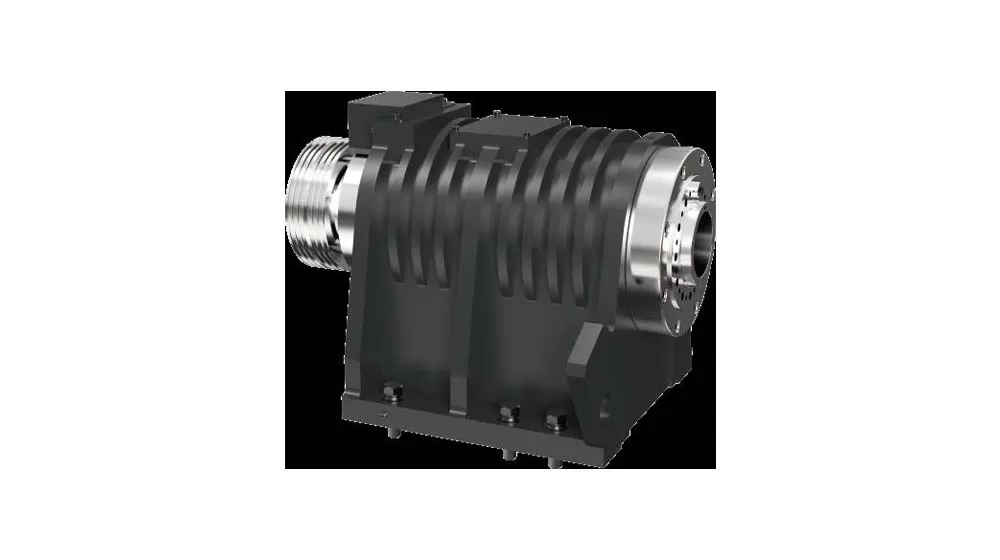

Broche

Poussée par un servomoteur haute performance, la broche est entraînée par une courroie et la plage de vitesse de broche est de 0 à 4000r/min.

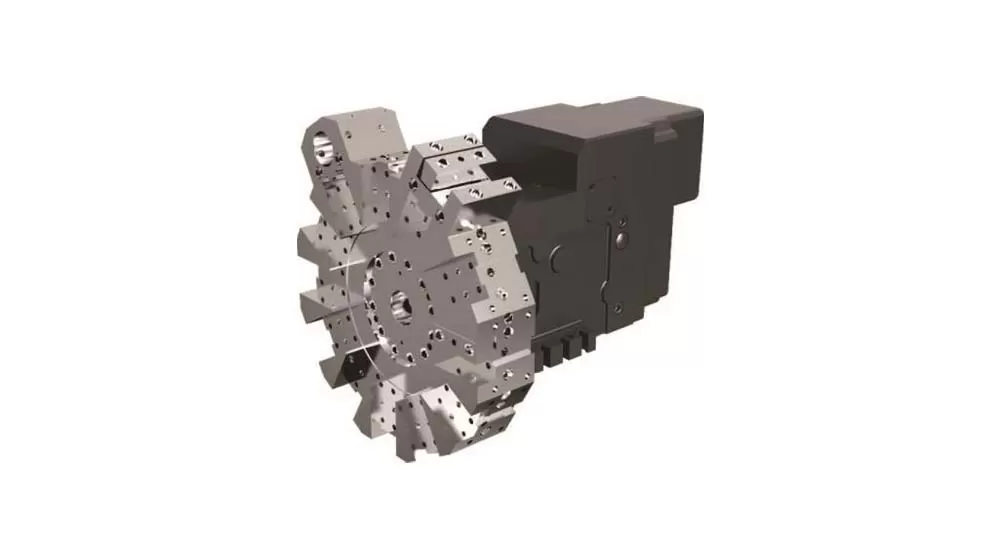

Outil

Cette machine-outil adopte une tourelle servo-outil, qui a une vitesse de changement d'outil rapide et une fiabilité élevée.

Application du tour horizontal CNC L-35H haute précision

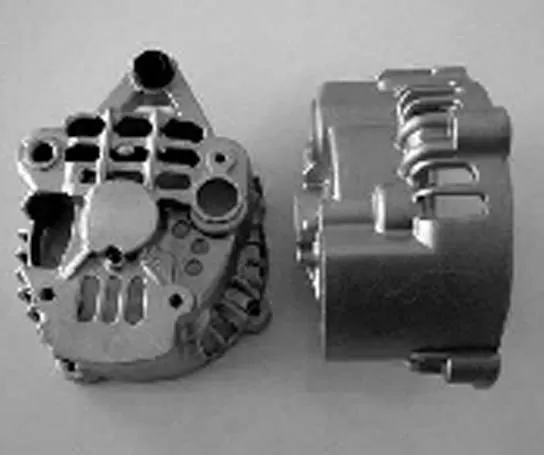

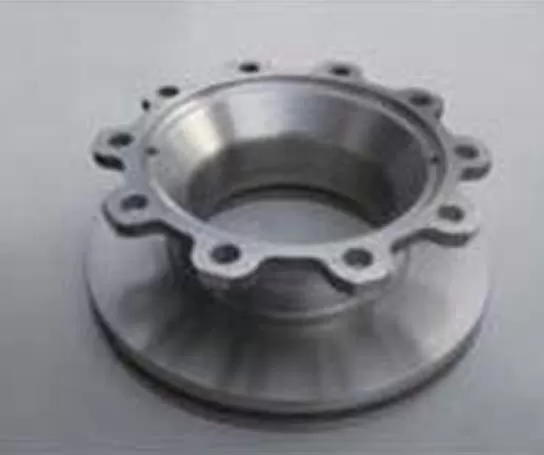

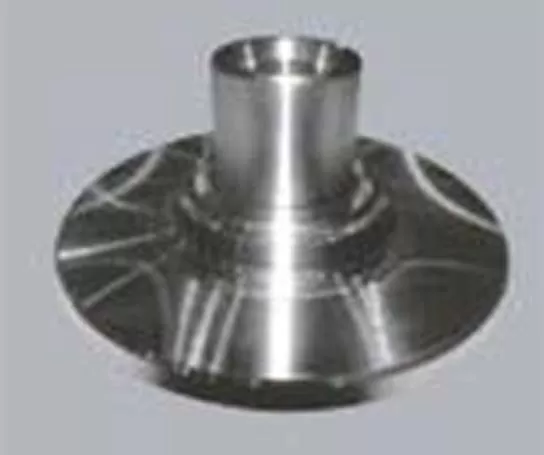

Exemple 1 Pièce

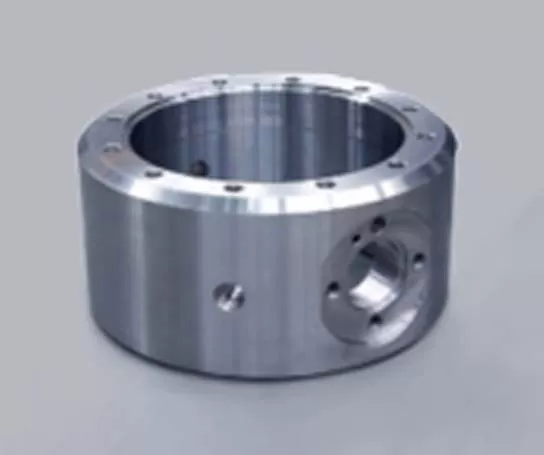

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Fiche technique du tour horizontal CNC de haute précision HL-35H

Name		Unit	HL-35H	Remarques
Capacité d'usinage	Diamètre max. de passage sur le banc	mm	φ520
	Diamètre max. d'usinage (arbre/disque)	mm	φ300/φ350
	Longueur max. d'usinage	mm	450
	Diamètre max. de barre	mm	φ52
Courses	Course de l'axe X	mm	190
	Puissance moteur / couple de calage axe X	kW/Nm	1.8/11
	Course de l'axe Z	mm	500
	Puissance moteur / couple de calage axe Z	kW/Nm	1.8/11
Broche	Puissance de sortie (S1/S6)	kw	11/15
	Forme du nez de broche		A2-6
	Vitesse de broche	tr/min	0-4000
	Diamètre de passage de la broche	mm	φ63
Mandrin	Mandrin hydraulique à trois mors	inch	8	Creux
Contre-poupée	Diamètre / course du fourreau de contre-poupée	mm	φ70/100	En option
Contre-poupée	Cône du trou du fourreau de contre-poupée	Morse	Morse 4#	Pointe tournante
Vitesse	Vitesse de déplacement rapide (axe X)	m/min	30
	Vitesse de déplacement rapide (axe Z)	m/min	30
	Avance de coupe	mm/min	1~8000
Porte-outil	Capacité d'outils	T	12
	Temps d'indexation de l'outil	Secondes/outil	0.5
	Dimensions du corps d'outil	mm	25*25
	Diamètre max. d'alésage	mm	40
Précision	Précision de positionnement (axe X)	mm	0.006
	Précision de positionnement (axe Z)	mm	0.008
	Répétabilité (axe X)	mm	0.004
	Répétabilité (axe Z)	mm	0.004
Autres	Puissance de l'équipement	kVA	12
	Capacité du réservoir de liquide de refroidissement	L	150
	Dimensions de la machine	mm	250017001680	Bac à copeaux manuel avec liquide de refroidissement
	Poids (approx.)	kg	3400

Les informations sur cette page sont fournies à titre indicatif seulement. Les spécifications et détails peuvent être modifiés en raison d'améliorations ou de mises à niveau du produit. Pour plus d'informations, veuillez nous contacter.
