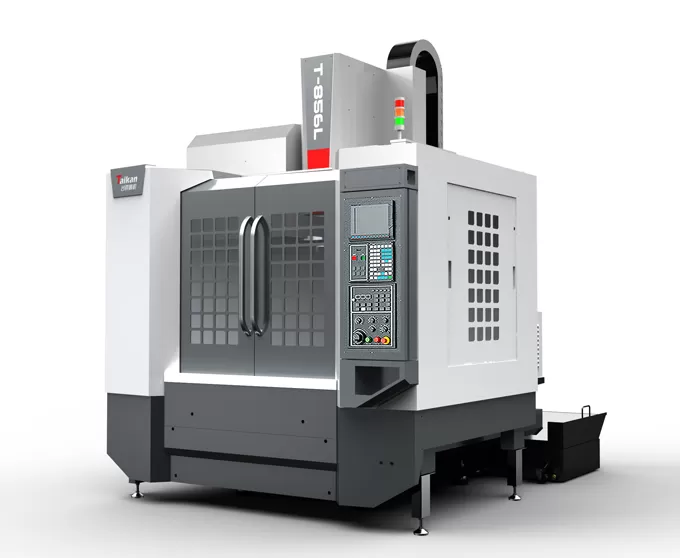

Taikan CNC: Centre d'usinage vertical haute vitesse et haute précision HT-856L

Caractéristique du centre d'usinage vertical haute vitesse et haute précision HT-856L

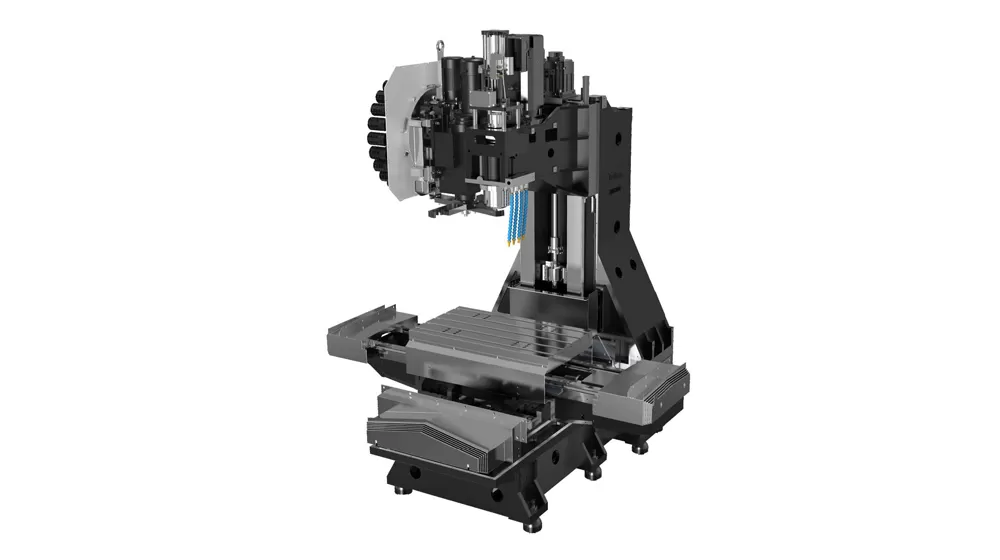

Conception structurelle

La structure de la table de type colonne et de glissement croisé assure la stabilité et la haute précision de la machine.

La grande base stable et la colonne à cadre en A à haute rigidité aident à réduire les vibrations et la déformation lors de la coupe à grande vitesse.

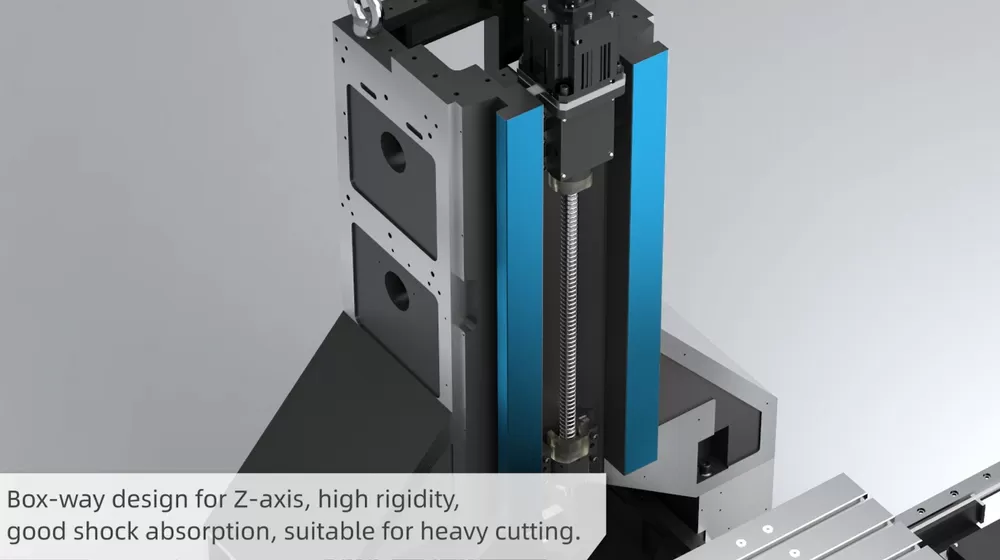

Système de rail de guide

Les axes X et Y sont équipés de guides linéaires à rouleaux de grande précision et de haute précision, tandis que l'axe Z utilise des rails rectangulaires durs à haute rigidité, combinant des capacités à grande vitesse avec une rigidité élevée. Cette configuration convient aux coupes lourdes et offre un bon amortissement des vibrations.

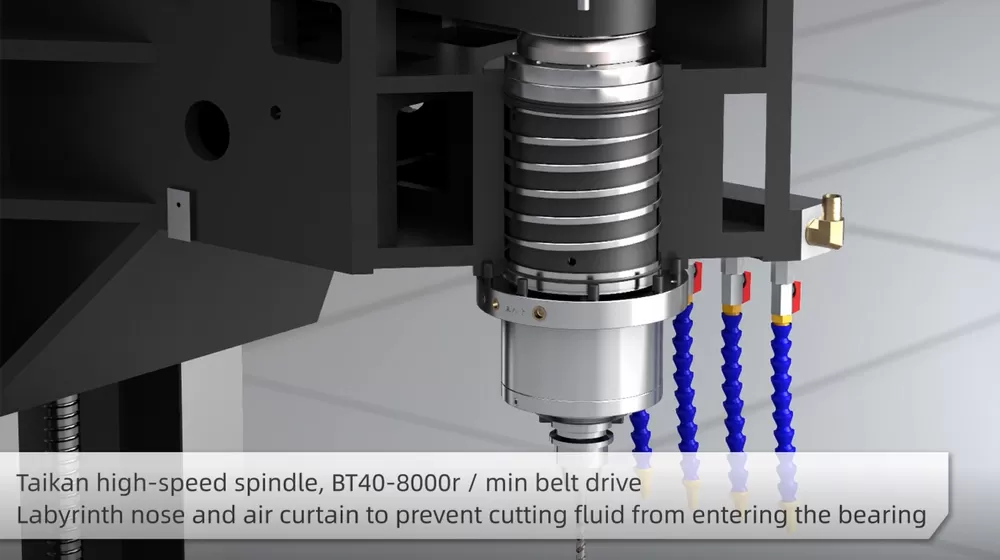

Broche

Unité de broche à grande vitesse (BT40, 8000r/min) avec un design labyrinthe et une protection contre les rideaux d'air, empêchant le fluide de coupe de pénétrer dans les roulements de broche.

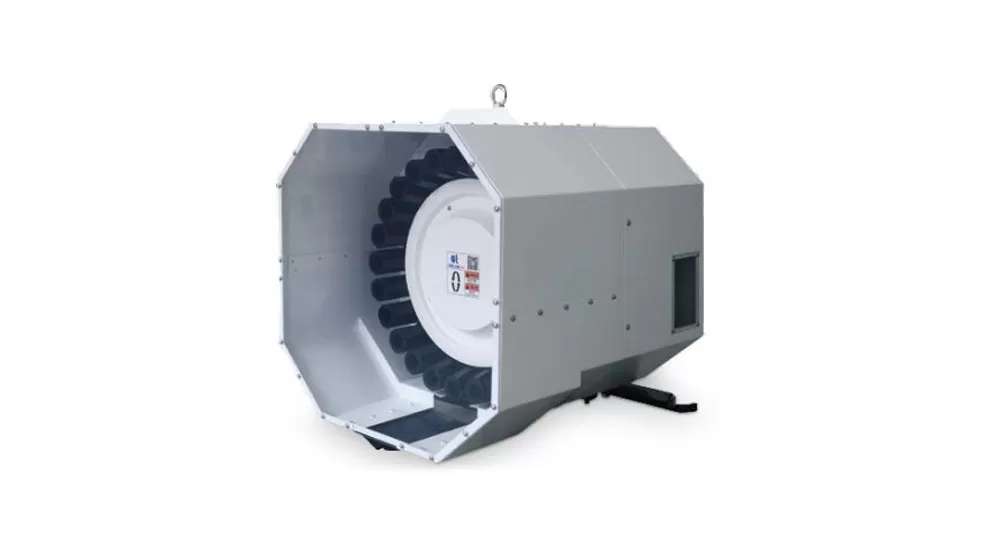

Outil Magazine

Le magazine d'outils de type bras 24 outils de Taikan est connu pour sa grande stabilité et ses performances fiables.

Application du centre d'usinage vertical à grande vitesse et haute précision HT-856L

La machine offre une réactivité dynamique améliorée, permettant une découpe à haute vitesse et un fonctionnement à basse vitesse sans phénomène de rampement. Elle est idéale pour l'usinage en petites séries et multi-variétés de pièces complexes telles que les boîtiers de petite et moyenne taille, les plaques, les disques, les vannes, les carter et les moules. Cette machine est largement utilisée dans des secteurs tels que la fabrication de pièces de précision, les produits 5G, la quincaillerie, les composants automobiles et les dispositifs médicaux.

Différence entre le centre d'usinage horizontal et vertical

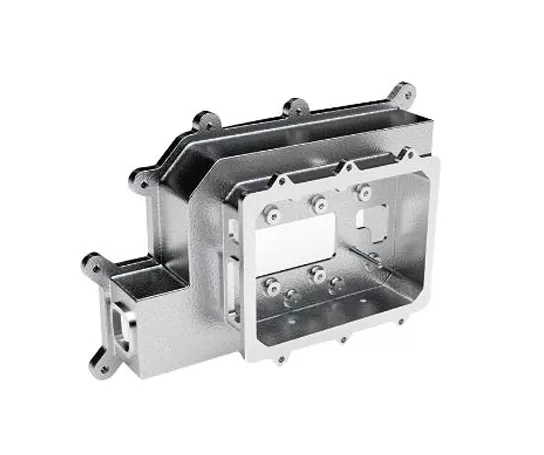

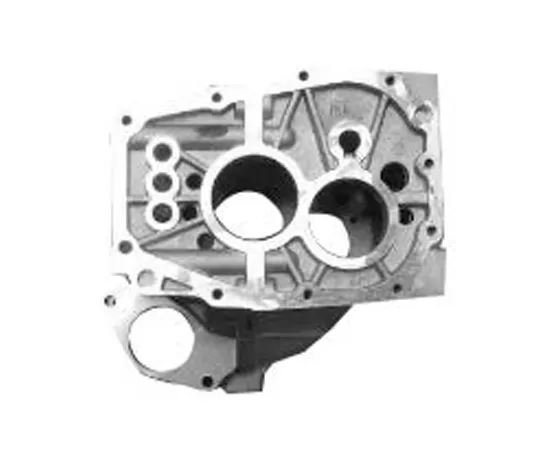

Exemple 1 Pièce

Exemple de pièce 2

Spécifications du centre d'usinage vertical haute vitesse et haute précision HT-856L

Item			Unit	HT-856L	Remarques
Course	Course de la table (axe X)		mm	800
	Course du chariot (axe Y)		mm	500
	Course de la poupée mobile (axe Z)		mm	600
	Distance nez de broche – surface de la table		mm	125～725
	Distance centre broche – glissière colonne		mm	565
Table de travail	Dimensions de la table		mm	1000*500
	Charge maxi (répartie uniformément)		kg	500
	Rainure en T (nombre de rainures – largeur × entraxe)		mm	5-18*100
Broche	Puissance moteur (nominale/courte durée)		kW	7.5/11
	Couple moteur (nominal/courte durée)		N.m	35.8/95.5
	Plage de vitesses		tr/min	50~8000 (courroie)
	Diamètre de broche		mm	φ150
	Cône de broche		/	BT40
	Spécification du rivet		/	P40T-I（MAS403）
Avance	Plage de vitesses d'avance de coupe		mm/min	1-10000
Avance	Vitesse de déplacement rapide axes X/Y/Z		m/min	36/36/24
Précision	Précision de positionnement (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Course totale)
Précision	Répétabilité (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Course totale)
Magasin d'outils	Capacité d'outils		pcs	24
	Poids maxi d'outil		kg	7
	Longueur maxi d'outil		mm	250
	Diamètre maxi d'outil (tous pots pleins / pots voisins vides)		mm	Φ75/Φ150

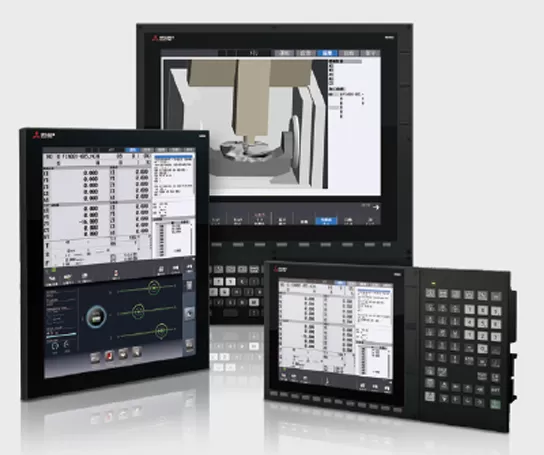

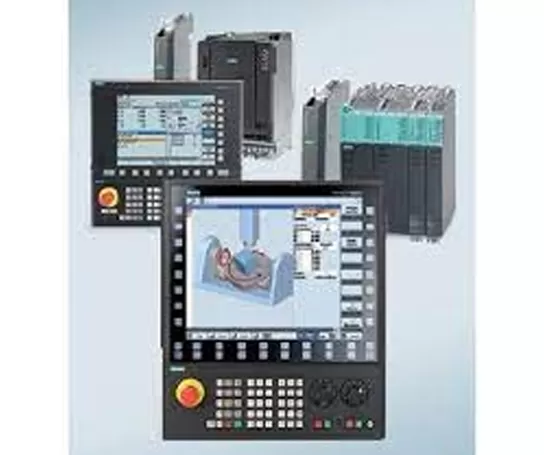

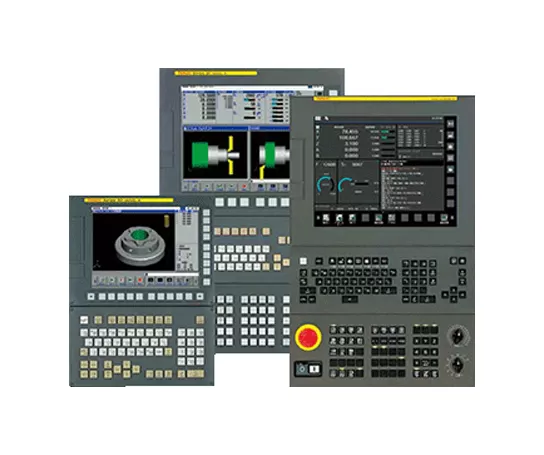

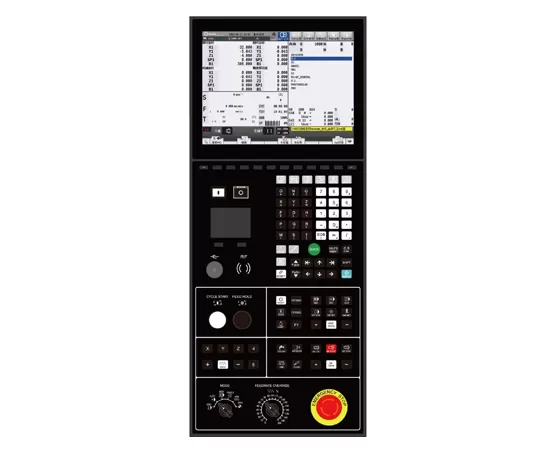

Divers	Système CNC		/	Mitsubishi M80VB
	Source d'air	Flow	L/min	≥280（ANR)
	Source d'air	Pression d'air	MPa	0,6~0,8
	Capacités de la machine		KVA	25
	Capacité du réservoir de liquide de refroidissement		L	300
	Dimensions de la machine		mm	224031443033	Correspondant aux axes XYZ
	Poids (approx.)		Kg	4800

Les informations de cette page sont données à titre indicatif. Les spécifications et détails peuvent être modifiés suite à des mises à jour ou améliorations du produit. Pour plus d'informations, veuillez nous contacter.
