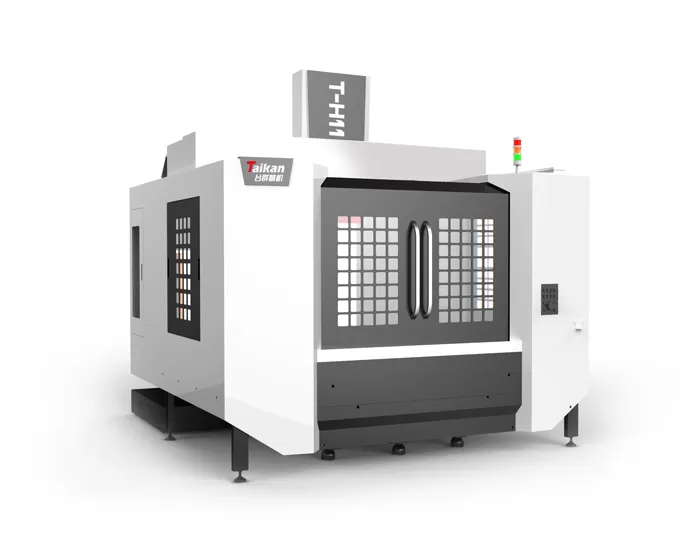

Name: HT-H11 Centre d'usinage horizontal
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du centre d'usinage horizontal HT-H11

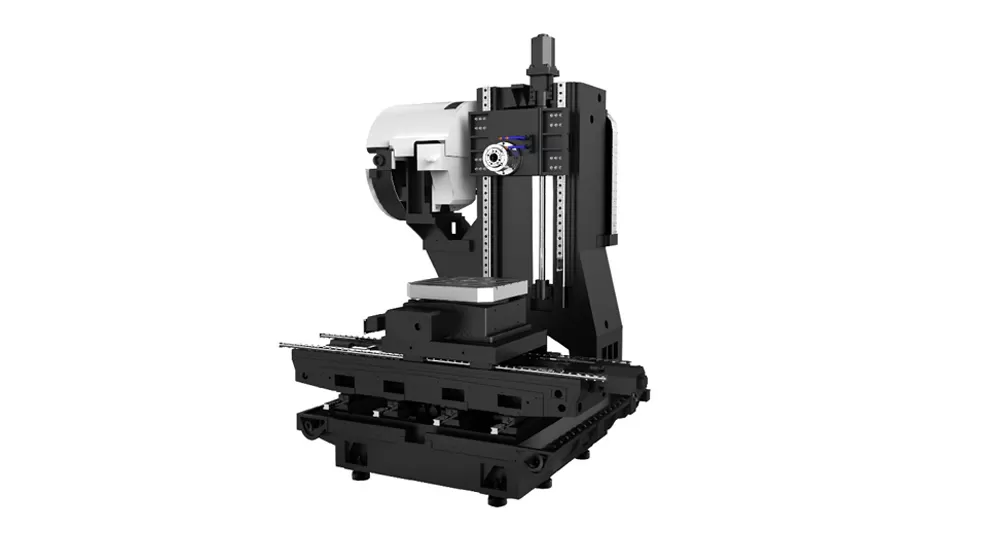

Structure de la machine

La machine comporte une table à glissière croisée et une structure à colonne fixe. Il est équipé d'une base stable et surdimensionnée et d'une colonne à grande portée à grande rigidité. Les composants clés sont fabriqués à partir de matériaux en fonte à haute résistance pour une durabilité et une stabilité améliorées.

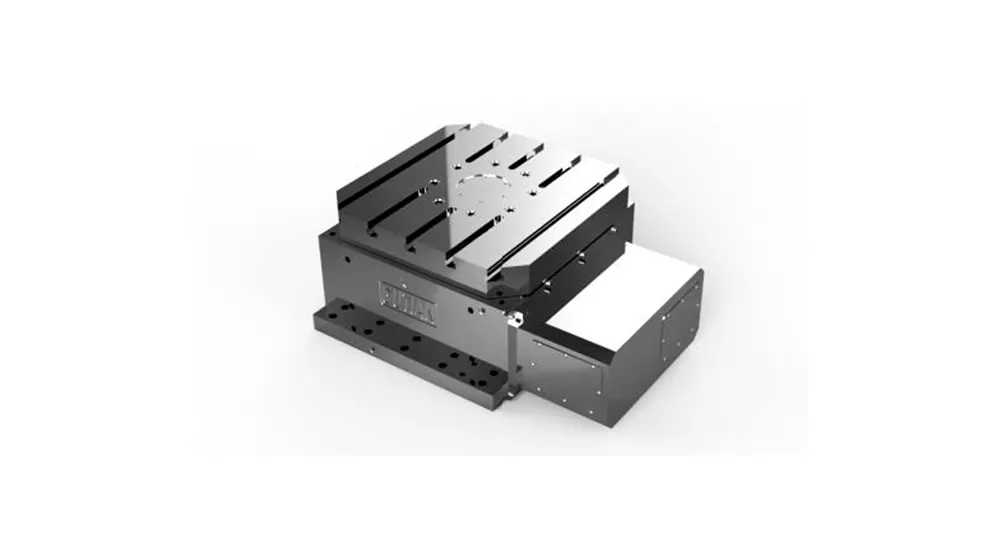

Table rotative CNC de type came

Indexation minimale: la table rotative offre une indexation minimale de 0.001 °.
Haute précision et vitesse: la table rotative CNC de type came utilise une surface d'entraînement à vitesse constante de la came et un contact roulant préchargé entre la surface de la came et le roulement de l'aiguille sur la tourelle, assurant une haute précision, une vitesse élevée, un contrecoup nul et la capacité de gérer de lourdes charges.

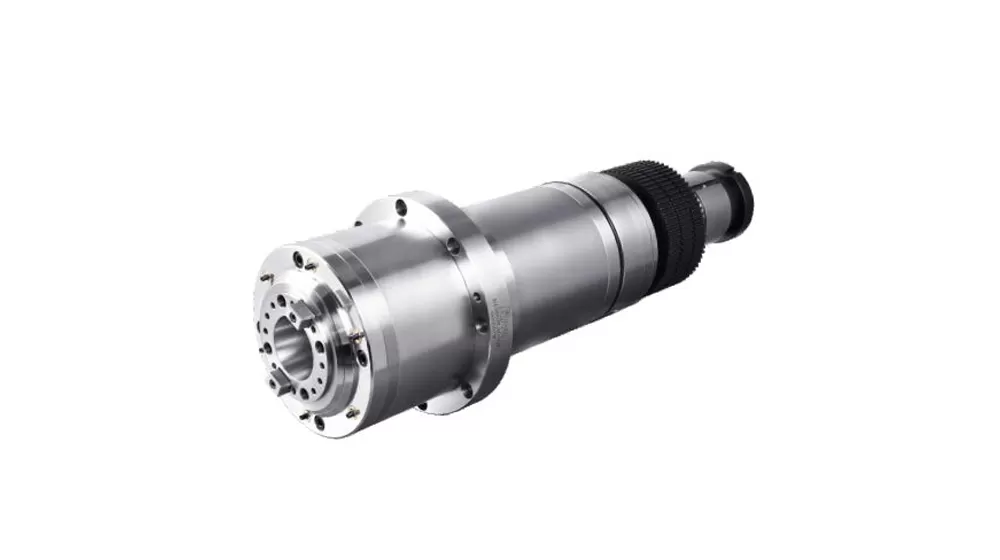

BT40-12000rpm de broche à entraînement direct

Système de refroidissement d'huile: équipé d'un système de refroidissement d'huile pour empêcher la déformation thermique de la broche, assurant des performances constantes.
Conception de nez de type labyrinthe: présente un nez de style labyrinthe avec une fonction de protection de rideau d'air pour empêcher l'intrusion de liquide de refroidissement, améliorant la durabilité et la précision de la broche.

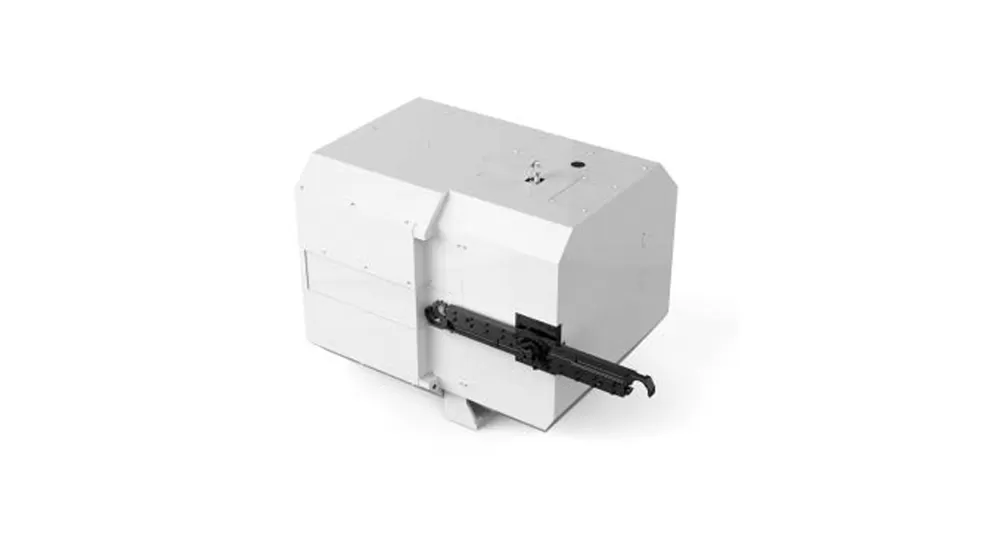

Disque 24T Outil Magazine

Contrôle de l'encodeur d'angle: utilise un encodeur d'angle pour contrôler l'action de changement d'outil, assurant des signaux stables et fiables pour des changements d'outil fluides et précis.
Mécanisme Cam-Driven: Le magasin d'outils à came garantit une rotation de haute précision, assurant un fonctionnement fluide même avec des outils robustes.
Conception entièrement incluse: la structure entièrement fermée empêche l'usinage de limailles de fer d'éclabousser sur le magasin d'outils, protégeant les outils et maintenant la précision d'usinage, tout en améliorant la stabilité globale.

BT40-12000rpm de broche à entraînement direct

Application du centre d'usinage horizontal HT-H11

La machine-outil est adaptée à l'usinage en grande variété et petites séries de pièces complexes telles que des composants de taille moyenne et petite en forme de boîte, des plaques, des disques, des vannes, des boîtiers et des moules. Elle est largement utilisée dans des secteurs tels que les pièces de précision, les produits 5G, le matériel, les pièces automobiles et les dispositifs médicaux.

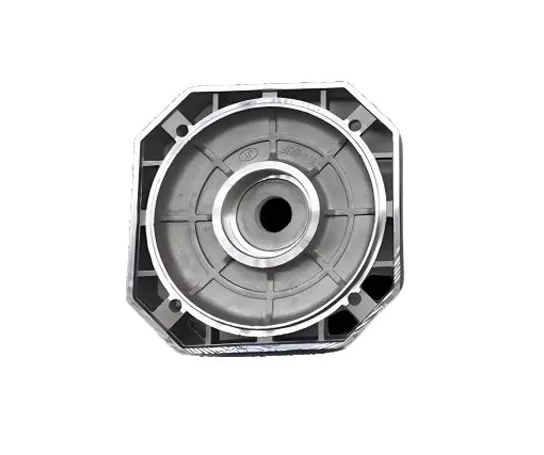

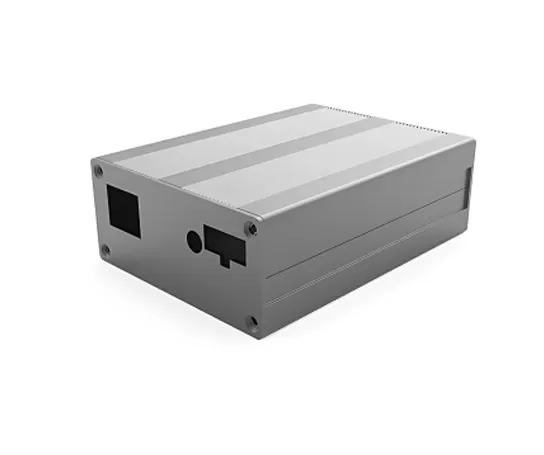

Exemple 1 Pièce

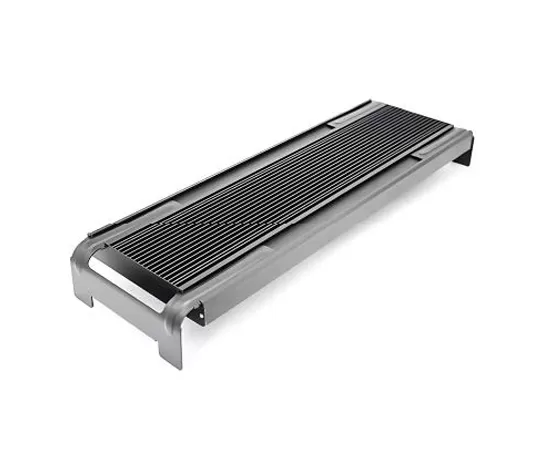

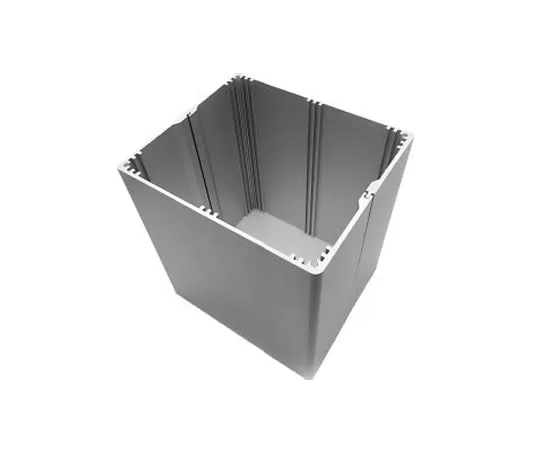

Exemple de pièce 2

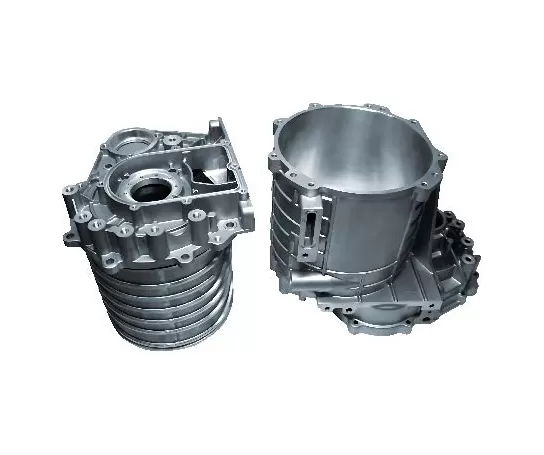

Exemple de pièce 3

Exemple de pièce 4

Exemple de pièce 5

Spécifications du centre d'usinage horizontal HT-H11

Name		Unit	HT-H11	Remarques
Course	Course de la table (axe X)	mm	1100	Gauche et droite
	Course du chariot (axe Z)	mm	650	Avant et arrière
	Course de la tête de broche (axe Y)	mm	600	Haut et bas
	Distance de l'extrémité de la broche au centre de la table	mm	175～825
	Distance du centre de la broche à la surface de la table	mm	20～620
	Diamètre maximal de rotation de la pièce	mm	1200
	Hauteur maximale admissible de la pièce	mm	720	Surface de travail
Table	Dimensions de la table	mm	500*500
	Charge maximale	Kg	500
	Rainure en T (nombre de rainures - largeur de rainure * espacement)	mm	5-18*100
	Trou de centrage	mm	Φ100H7
	Précision de division	seconde d'arc	±15
	précision de répétition	seconde d'arc	±8
	Pression de verrouillage	Kg/cm2	35
	Vitesse maximale	rpm	40
	Unité de division minimale	Deg(°)	0.001
Broche	Puissance du moteur (nominale/courte durée)	kw	7.5/11
	Couple moteur (nominal/courte durée)	N.m	35.8/95.5
	Vitesse	tr/min	12000(connexion directe)
	Diamètre de broche	mm	φ150
	Spécifications du porte-outil		BT40
	Spécifications du rivet		P40T-I（MAS403）
Vitesse	Plage de vitesse d'avance de coupe	mm/min	1-10000
Vitesse	Vitesse de déplacement rapide des axes X, Y, Z	m/min	36
Précision	Précision de positionnement (X/Y/Z)	mm	0.01	GB/T 18400.4（course totale）
Précision	Précision de positionnement répétée (X/Y/Z)	mm	0.007
Magasin d'outils	Capacité du magasin d'outils	T	24

Les informations de cette page sont données à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison d'améliorations ou d'évolutions du produit. Pour plus d'informations, veuillez nous contacter.
