Glissières en boîte vs Glissières linéaires : Quelle construction de VMC convient à vos besoins de coupe lourde ?

Lorsqu'il s'agit de centres d'usinage verticaux (CUV) pour la coupe lourde, le choix du système de guidage est crucial. Chez Taikan, nous comprenons que les glissières à queues d'aronde par rapport aux glissières linéaires peuvent avoir un impact significatif sur la précision, la vitesse et la longévité de la machine. Choisir le bon guidage affecte non seulement les performances d'usinage, mais aussi le retour sur investissement pour votre atelier.

Que sont les glissières à queues d'aronde ?

Les glissières à queues d'aronde (ou glissières en caisson) sont des rails de guidage coulissants intégrés directement dans le bâti de la machine. Généralement fabriquées en fonte et finies par grattage manuel, ces glissières forment une structure de support rigide qui maximise la surface de contact et l'absorption des vibrations.

Principaux avantages des glissières à queues d'aronde :

• Rigidité et stabilité supérieures :centre d'usinage à glissières en queue d'arondeest idéale pour la coupe lourde et l'usinage de grandes pièces.

• Excellente répartition des charges : conserve la précision même sous des opérations excentriques ou à forte force.

• Durabilité : bien adaptée aux composants en fonte, en acier et forgés.

Que sont les glissières linéaires ?

Les glissières linéaires (ou guides de mouvement linéaire, guides LM) utilisent des éléments roulants tels que des billes ou des rouleaux pour obtenir un mouvement fluide et à faible frottement. Avec un coefficient de frottement aussi bas que 0,05, les glissières linéaires excellent en précision et en vitesse.

Principaux avantages des glissières linéaires :

• Fonctionnement à grande vitesse : lesystème de rails de guidage linéairepermet un déplacement rapide de l'outil et une accélération élevée.

• Positionnement de précision : adapté aux lignes de production automatisées et à l'usinage multi-axes.

• Efficacité énergétique : la résistance réduite permet des opérations plus fluides et mieux contrôlées.

Glissière en queue d'aronde vs Guide linéaire : choisir le bon CUV

La décision entre les glissières à queues d'aronde et les glissières linéaires dépend de vos besoins de production :

Applications des glissières dans les machines CNC

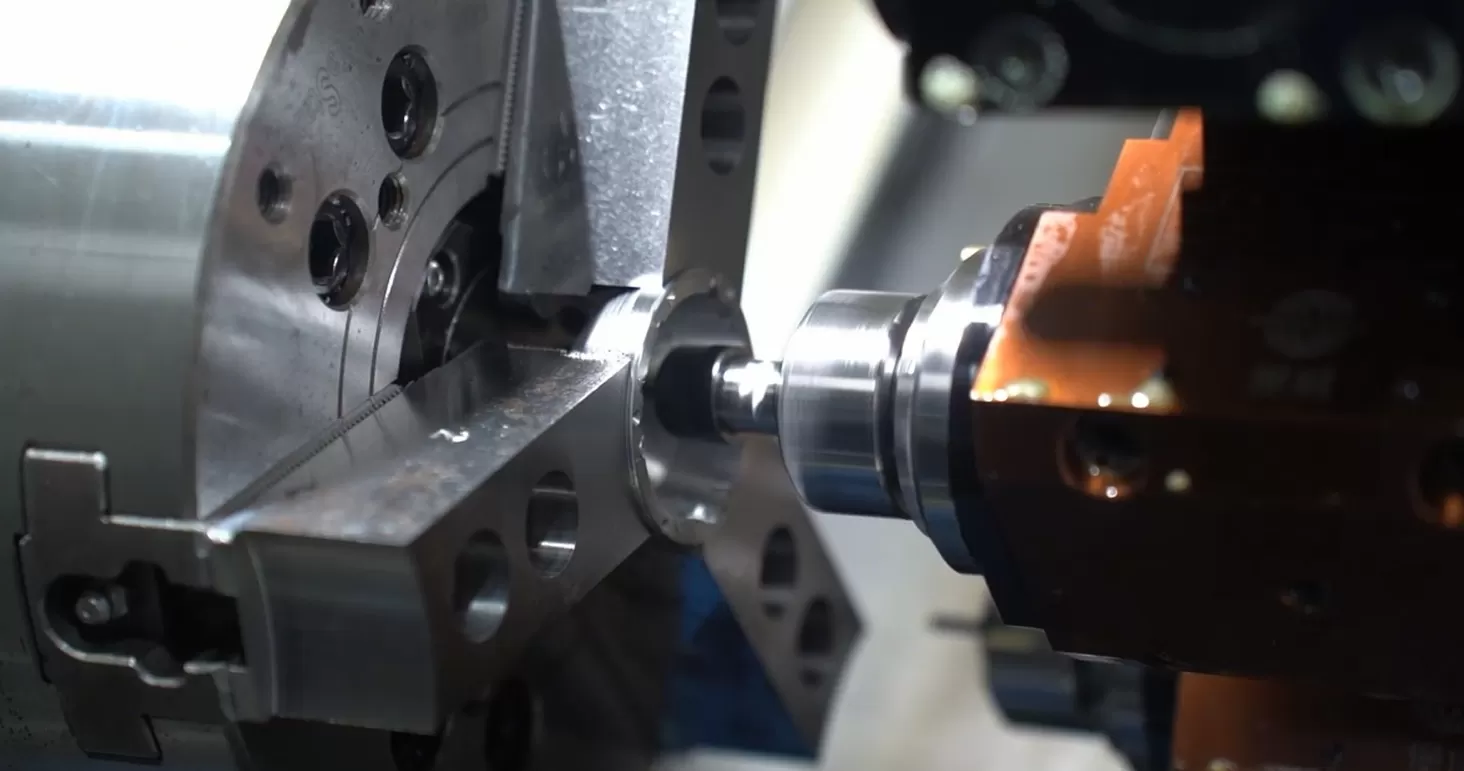

• Tour CNC à glissières linéaires : guide incliné de précision à grande vitessetour CNC de haute précisionpour moules et composants en aluminium.

• Glissières dans les tours et centres de fraisage : essentielles pour la coupe lourde, la prolongation de la durée de vie des outils et la qualité de l'état de surface.

• Glissières coulissantes pour machines-outils : assurent un mouvement fluide et précis sur des cycles répétitifs.

• Centres d'usinage verticaux à glissières linéaires : permettent une production automatisée avec une intervention minimale de l'opérateur.

Pourquoi le choix des glissières est-il important ?

Choisir le bon guidage a un impact sur :

1. Précision d'usinage : un choix approprié des glissières évite les déviations sous charge.

2. Vitesse opérationnelle : les glissières linéaires facilitent des cycles de production rapides.

3. Longévité de la machine : les glissières en queue d'aronde absorbent les vibrations et les forces lourdes, prolongeant la durée de vie.

4. Efficacité énergétique : les glissières linéaires réduisent le frottement, diminuant la consommation d'énergie.

Pour les fabricants traitant de l'acier lourd, de la fonte ou de grandes pièces, les glissières à queues d'aronde restent le choix privilégié. Pour les tâches de grand volume, exigeant de la précision avec des matériaux plus légers, les glissières linéaires excellent.

Expertise Taikan en solutions de guidage

En tant que l'un des principauxfabricants chinois de CNC, Taikan propose des centres d'usinage verticaux personnalisés dotés de systèmes de glissières à queues d'aronde, linéaires ou hybrides, conçus pour répondre à divers besoins de production. Prêt à optimiser votre efficacité d'usinage ? Contactez Taikan dès aujourd'hui pour discuter de vos besoins en glissières CNC et explorer la meilleure construction de CUV pour votre atelier.

FAQs

Q1 : Quelle est la différence entre les glissières à queues d'aronde et les glissières linéaires ?

R : Les glissières à queues d'aronde offrent une rigidité supérieure pour la coupe lourde, tandis que les glissières linéaires offrent une précision à grande vitesse avec un frottement réduit.

Q2 : Les glissières linéaires sont-elles adaptées à la coupe lourde ?

R : Les glissières linéaires sont sensibles aux vibrations et moins adaptées à l'usinage lourd à forte force. Les glissières en queue d'aronde sont préférées pour de telles tâches.

Q3 : Une machine CNC peut-elle avoir à la fois des glissières à queues d'aronde et linéaires ?

R : Oui, les configurations hybrides utilisent des glissières en queue d'aronde pour la stabilité sur les axes à charge lourde et des glissières linéaires pour la vitesse sur les axes à mouvement élevé.

Q4 : Qu'est-ce qu'une glissière linéaire en usinage CNC ?

R : Une glissière linéaire est un système de guidage à éléments roulants qui assure un mouvement linéaire fluide, précis et à grande vitesse pour les machines CNC.

Q5 : Comment le choix des glissières affecte-t-il l'usinage ?

R : Il influence la précision, la vitesse, la durée de vie des outils, la consommation d'énergie et la longévité globale de la machine.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
