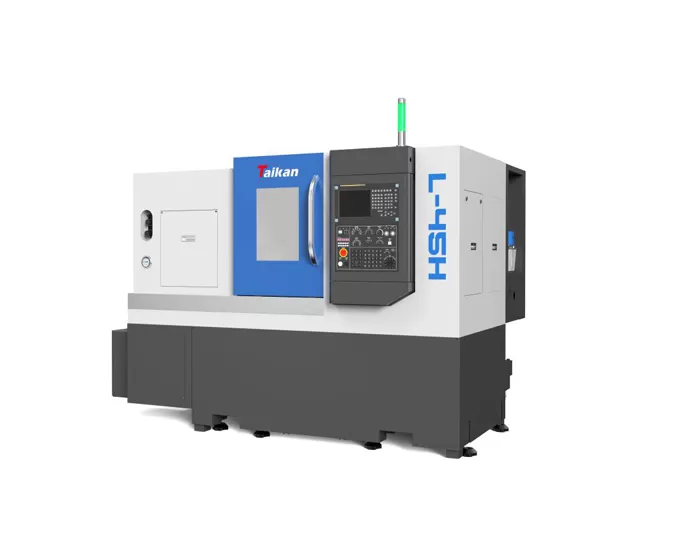

Name: HL-45H Tour horizontal CNC haute précision
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du tour CNC horizontal haute précision HL-45H

Dans l'ensemble

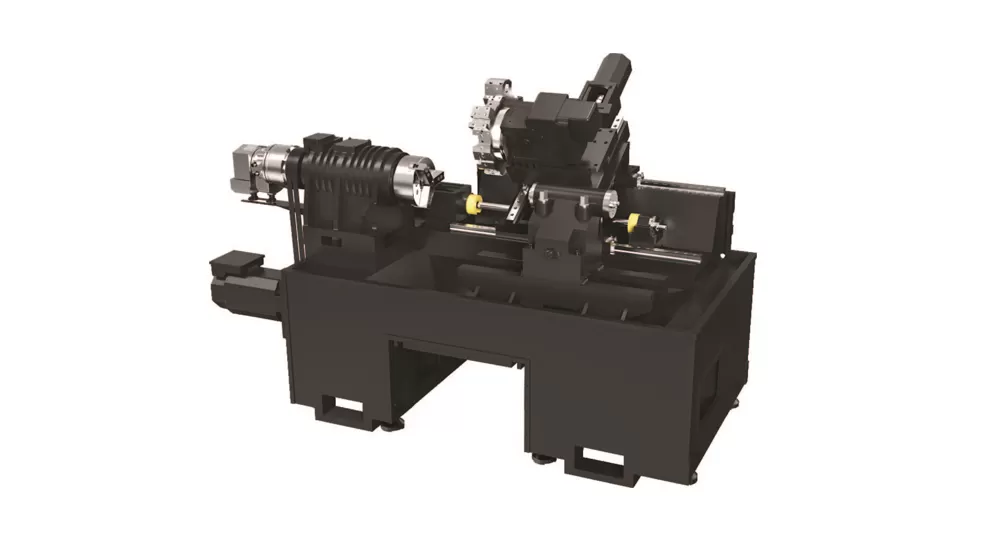

Le lit incliné global à 30 ° présente les avantages d'une structure compacte, d'une rigidité élevée, d'un retrait en douceur des copeaux et d'un fonctionnement pratique;
La machine-outil est entièrement fermée pour la protection, l'élimination automatique des copeaux, la lubrification automatique et le refroidissement automatique.

Broche

La plage de vitesse de la broche est de 0-2800r/min.
Le support avant de la broche adopte des roulements à rouleaux cylindriques à double rangée et des roulements à billes à contact angulaire de haute précision à deux maillons, et le support arrière adopte des roulements à rouleaux cylindriques à double rangée pour répondre aux exigences de roulement de force de coupe axiale et radiale.

Rail de guidage

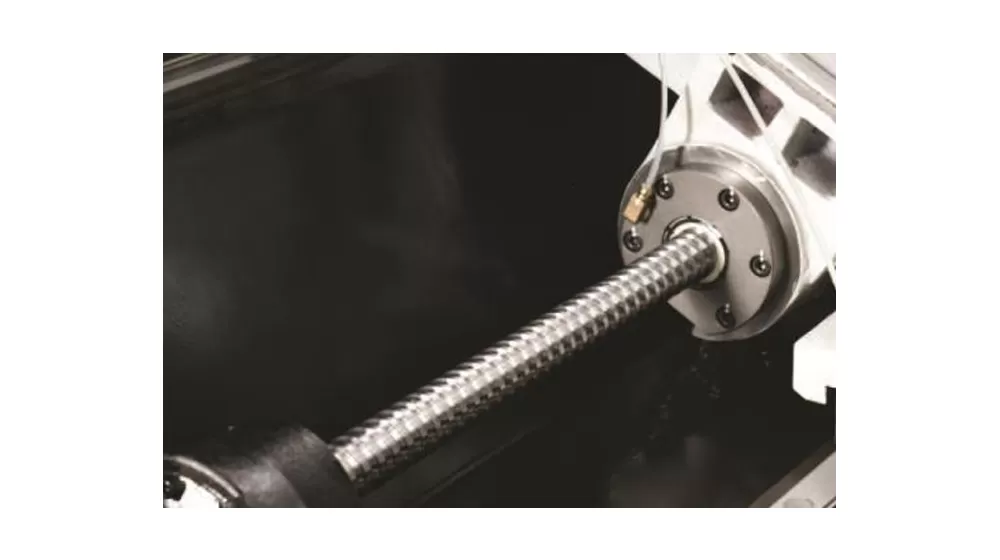

Adoptez la conception de guidage de roulement et la vis à billes silencieuse à grande vitesse, qui présente les avantages de la vitesse élevée, de la faible génération de chaleur et de la précision de positionnement élevée;

Outil

Cette machine-outil adopte une tourelle servo-outil, qui a une vitesse de changement d'outil rapide et une fiabilité élevée.

Application du tour horizontal CNC de haute précision HL-45H

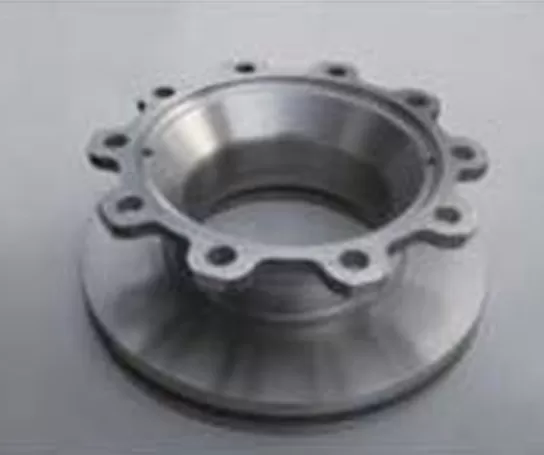

Exemple 1 Pièce

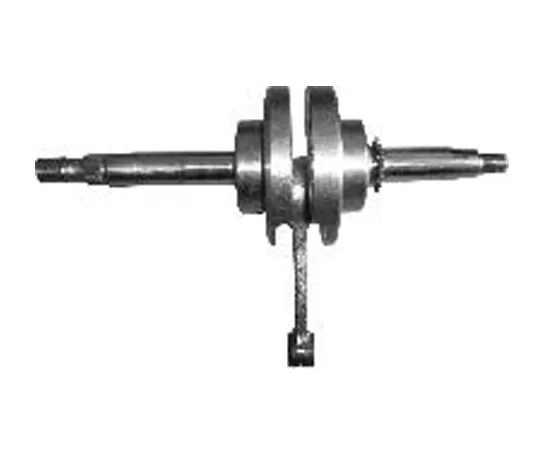

Exemple de pièce 2

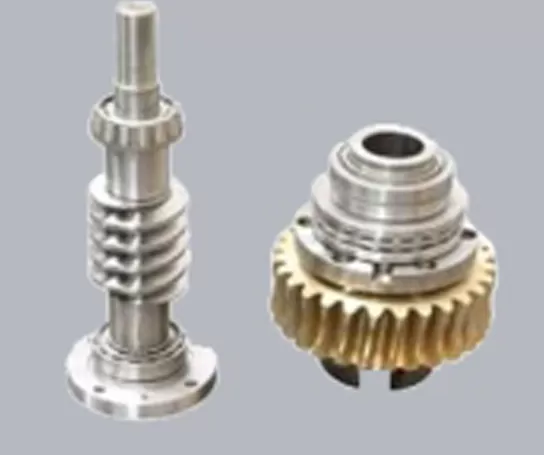

Exemple de pièce 3

Exemple de pièce 4

Spécifications du tour horizontal CNC de haute précision HL-45H

Name		Unit	HL-45H	Remarques
Plage d'usinage	Diamètre max. de balançoire au-dessus du banc	mm	φ600
	Diamètre d'usinage max. (axe/disque)	mm	φ380/φ450
	Longueur d'usinage max.	mm	450
	Diamètre max. de barre	mm	φ75
Courses	Course axe X	mm	240
	Puissance/couple de blocage du moteur d'axe X	kw/Nm	1.8/11
	Course axe Z	mm	500
	Puissance/couple de blocage du moteur d'axe Z	kw/Nm	1.8/11
Broche	Puissance de sortie (S1/S6)	kw	15/18.5
	Forme d'extrémité de broche		A2-8
	Vitesse de broche	tr/min	0-2800
	Diamètre du trou traversant de la broche	mm	φ87
Mandrin	Mandrin hydraulique à trois mors	inch	10	Creux
Contre-poupée	Diamètre/course du fourreau de contre-poupée	mm	φ70/100	Optionnel
Contre-poupée	Cône du trou conique du fourreau de contre-poupée	Morse	Morse n°4	Pointe tournante
Vitesse	Vitesse de déplacement rapide (axe X)	m/min	30
	Vitesse de déplacement rapide (axe Z)	m/min	30
	Vitesse d'avance de coupe	mm/min	1~8000
Porte-outils	Capacité d’outils	T	12
	Temps d'indexation des outils	Secondes/position	0.5
	Dimensions du corps d'outil	mm	25×25
	Diamètre max. d'outil d'alésage	mm	40
Précision	Précision de positionnement (axe X)	mm	0.008
	Précision de positionnement (axe Z)	mm	0.01
	Répétabilité ((axe X)	mm	0.004
	Répétabilité ( (axe Z)	mm	0.004
Autres	Capacité de l'équipement	kVA	16
	Capacité du réservoir de liquide de refroidissement	L	150
	Dimensions de la machine	mm	260017901750	Réservoir de liquide de refroidissement à évacuation manuelle des copeaux
	Poids (approx.)	kg	3600

Les informations sur cette page sont fournies à titre de référence uniquement. Les spécifications et détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
