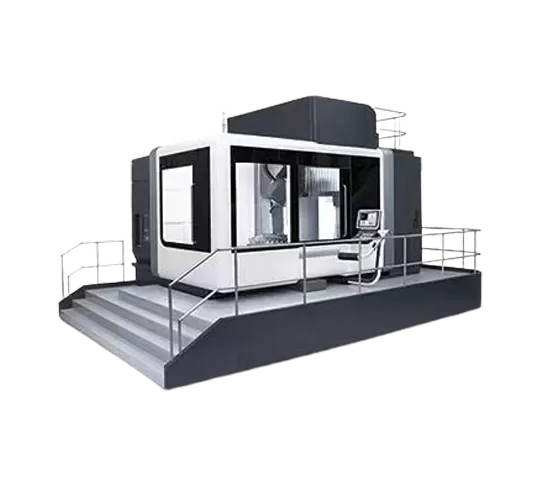

FH170P-C centre d'usinage de fraisage et de tournage à 5 axes

Voyage de l'axe X/Y/Z

1700 × 1700 × 1100mm

Distance de la tête de fraisage horizontale

Centre à table de travail

130 ~ 1230mm

Vitesse de la table rotative

53rpm

Taille de la table de travail

Φ 1700mm

Max charge de table

Fraisage 8000kg

Tête de fraisage de balançoire (axe B)

Norme

Plage de balançoire (0 = Vertical/180 = Niveau)

-15 ° ~ + 180 °

Vitesse nominale de l'axe B

60rpm

Distance du nez de broche verticale à la table

236 ~ 1336mm

Broche électrique Max. Vitesse

10000rpm

Puissance (S1-100 %/40% DC)

48/71kW

Couple (S1-100 %/40% DC)

300/452Nm

Broche conique

1:10 coniques

Interface d'outil

HSK100A

Outil capacité du magazine

40T

Max. outil diamètre/longueur/poids

Φ 135mm/300mm/12kg

Temps de changement d'outil (outil à outil)

4s

Forage (normalisation de l'acier au carbone moyen)

Φ 50mm

Tapping (acier à carbone moyen normalisant)

M40

Travaillie rapide

40 m/min

Précision de positionnement X/Y/Z

0.012mm

X/Y/Z répéter la précision de positionnement

0.01mm
