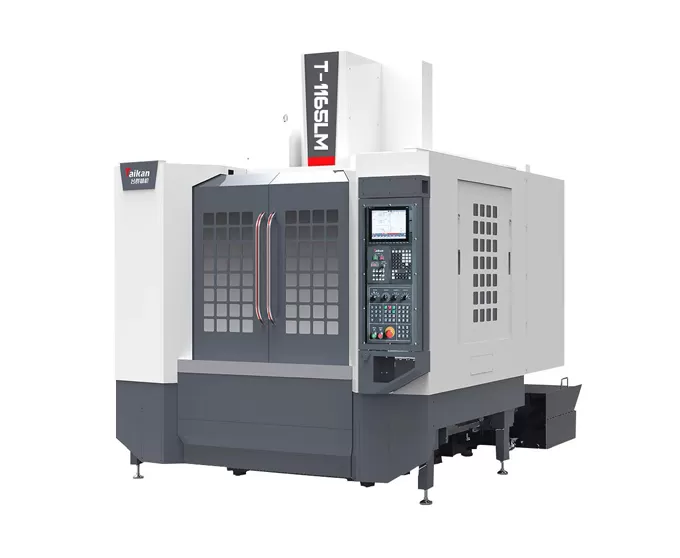

T-1165LM centre d'usinage vertical à grande vitesse et à haute rigidité

Voyage

Voyage de table (axe X)

Mm

1100

Voyage de selle (axe Y)

Mm

650

Voyage de tête (axe Z)

Mm

600

Distance du nez de la broche à la surface de la table

Mm

150 ~ 750

Distance du centre de la broche à la surface de guidage de la colonne

Mm

695

Table de travail

Taille de la table

Mm

1200*650

Charge max. (même porteuse)

Kg

1000

T-slot (nombre de fentes-largeur de fente * espacement)

Mm

5-18*100

Broche

Puissance moteur (nominal/temps court)

KW

45976

Couple moteur (nominal/temps court)

N.m

52.5/118

Gamme de vitesse

R/min

50-8000 (ceinture)

Diamètre de la broche

Mm

Φ 150

Broche conique

/

BT40

Spécifications du rivet

/

P40T-I(MAS403)

Vitesse

Gamme de vitesse d'alimentation de coupe

Mm/min

1-10000

Vitesse de traversée rapide de l'axe X/Y/Z

M/min

30/30/20

Précision

Précision de positionnement (X/Y/Z)

Mm

0.008/0.008/0.01

GB/T18400.4 (Voyage complet)

Répétabilité (X/Y/Z)

Mm

0.005/0.005/0.008

Outil magazine

Capacité de l'outil

PCs

24

Poids de l'outil max.

Kg

7

Longueur de l'outil max.

Mm

250

Max. diamètre de l'outil (plein/adjacent vide)

Mm

Sp. 75/sp. 150

D'autres

Contrepoids d'axe Z

/

/

Système CNC

/

Mitsubishi M80VB

Source d'air

Débit

L/min

≥ 280(ANR)

Pression d'air

MPa

0.6 ~ 0.8

Capacité de l'équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

300

Taille de la machine

Mm

2700 × 3560 × 3040

Correspondant à l'axe X * Y * Z

Poids (env.)

Kg

7500
