Tour horizontal CNC D-L45

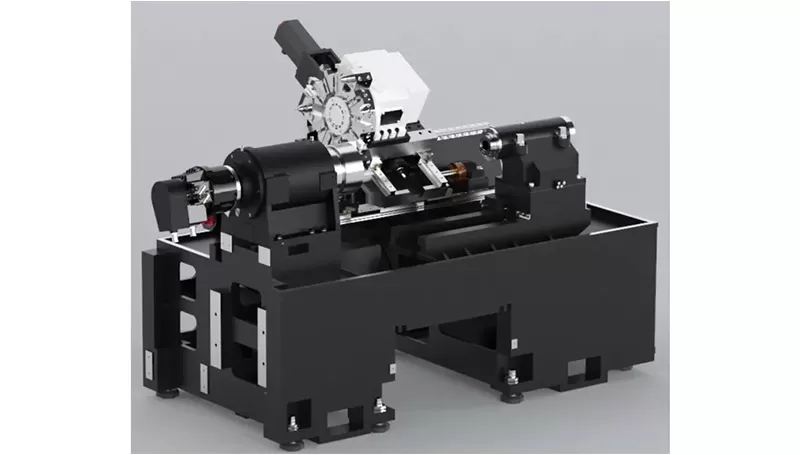

La machine-outil dispose d'une conception intégrée mécanique, électrique et hydraulique avec un banc monobloc à 30° à rails hauts et bas, offrant des avantages tels qu'une structure compacte, une rigidité élevée, une évacuation facile des copeaux et une utilisation pratique.

Les guidages sont des guidages à rouleaux, et les composants d'entraînement utilisent des vis à billes silencieuses à grande vitesse, offrant des avantages tels qu'une vitesse élevée, une faible génération de chaleur et une haute précision de positionnement. La machine-outil est entièrement carénée, avec une évacuation manuelle des copeaux, une lubrification automatique et un refroidissement automatique. Tous les principaux composants de base sont coulés à partir de matériaux en fonte de haute qualité moulés au sable résineux et en fonte à haute résistance, garantissant une rigidité élevée et une précision stable.

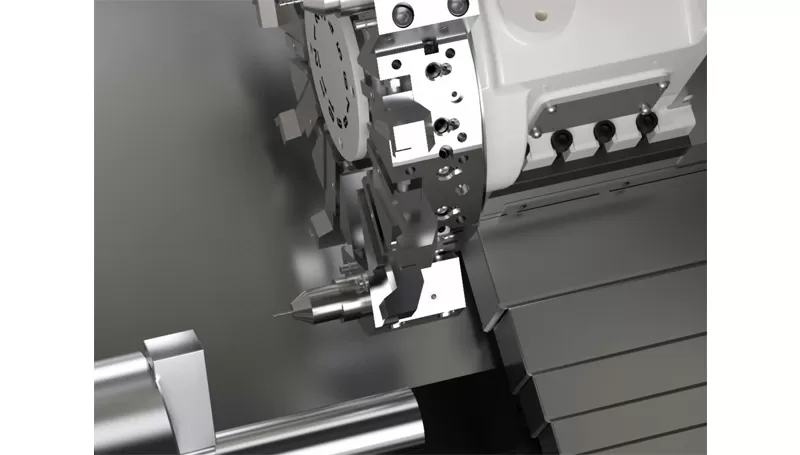

Le système d'entraînement principal de cette machine-outil utilise un entraînement par servomoteur haute performance, qui fait tourner la broche via une courroie. La plage de vitesse de la broche est de 0 à 2800 r/min. Le support avant de la broche utilise des roulements à rouleaux cylindriques à deux rangées et deux jeux de roulements à billes à contact oblique de haute précision, tandis que le support arrière utilise des roulements à rouleaux cylindriques à deux rangées, ce qui répond aux exigences de résistance aux forces de coupe axiales et radiales.

Les entraînements longitudinal et transversal utilisent des servomoteurs haute performance SIEMENS/Fanuc, garantissant une grande précision de positionnement et un fonctionnement flexible et fiable.

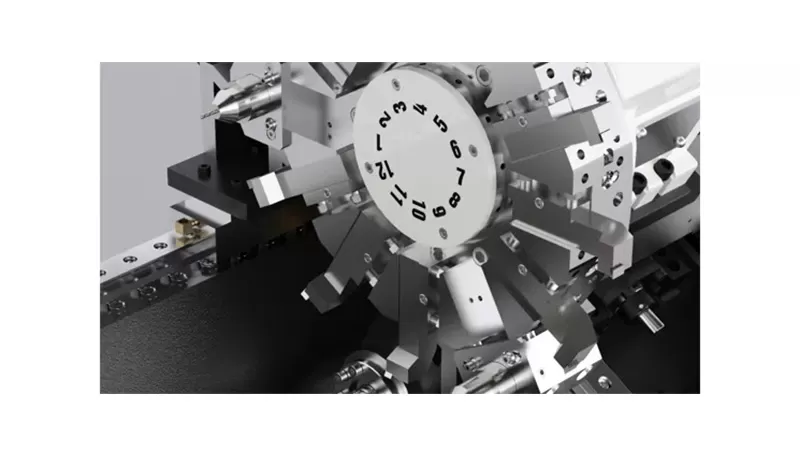

Cette machine-outil utilise une tourelle servo, qui offre une vitesse de changement d'outil rapide et une grande fiabilité.
