[Egypt MACTECH Show] Tour horizontal CNC à tournage (fraisage) L-35Y : Précision, puissance et performance pour l'usinage complexe

Dans le paysage manufacturier compétitif d'aujourd'hui, atteindre une haute précision, une stabilité exceptionnelle et une productivité maximale dans l'usinage de pièces complexes est primordial. En tant que fabricant leader de tours CNC, nous sommes fiers de présenter leL-35Y—un tour CNC sophistiquéconçu pour exceller dans les applications exigeantes. Ce centre de tournage horizontal redéfinit les normes grâce à saconstruction robuste, des fonctionnalités avancées et une fiabilité inébranlable, ce qui en fait une solution idéale pour les industries allant des composants automobiles à l'ingénierie des vannes et marine.

Intégrité structurelle et conception sans compromis

La base de toute machine de tournage CNC haute performance réside dans sa rigidité et sa stabilité. Le L-35Y dispose d'unbâti incliné monobloc de 30°conception, optimisée par analyse par éléments finis (FEA) pour une rigidité supérieure et des vibrations minimales. Cette conception offre une plate-forme incroyablement stable tout en conservant un encombrement compact. Pour garantir une précision à long terme, toutes les pièces moulées subissent un vieillissement naturel prolongé suivi d'un second traitement de relaxation des contraintes par vibrations avant l'usinage final, éliminant efficacement les contraintes internes. Pour les opérations à forte charge, les axes X/Z sont équipés deguides linéaires à rouleaux de 35 mm de qualité P pour charges lourdesdisposés dans une configuration à grande portée, offrant une capacité de charge et une durabilité exceptionnelles.

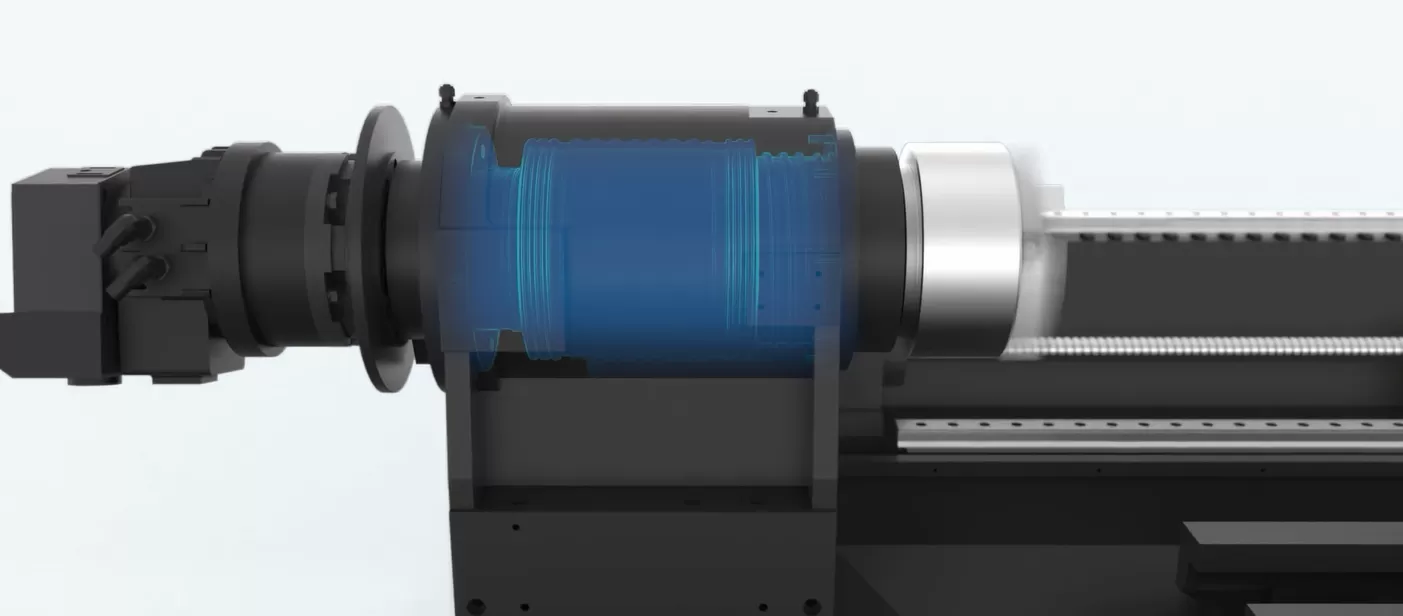

Broche à couple élevé avec fonctionnalité d'axe C

Au cœur de ce tour CNC se trouve un système de broche mécanique puissant à couple élevé avec une vitesse maximale de4000 tr/min. Il est soutenu par une combinaison de roulements à rouleaux cylindriques à double rangée et de roulements à billes à contact oblique de haute précision à l'avant, ainsi que des roulements à rouleaux cylindriques à double rangée à l'arrière, assurant une gestion robuste des forces de coupe axiales et radiales. La broche est équipée d'une fonction d'indexation de l'axe C et d'un système d'assistance au freinage hydraulique. Un codeur magnétique haute résolution offre une précision, une durabilité et une résistance aux chocs et à la contamination exceptionnelles, garantissant un positionnement fiable.

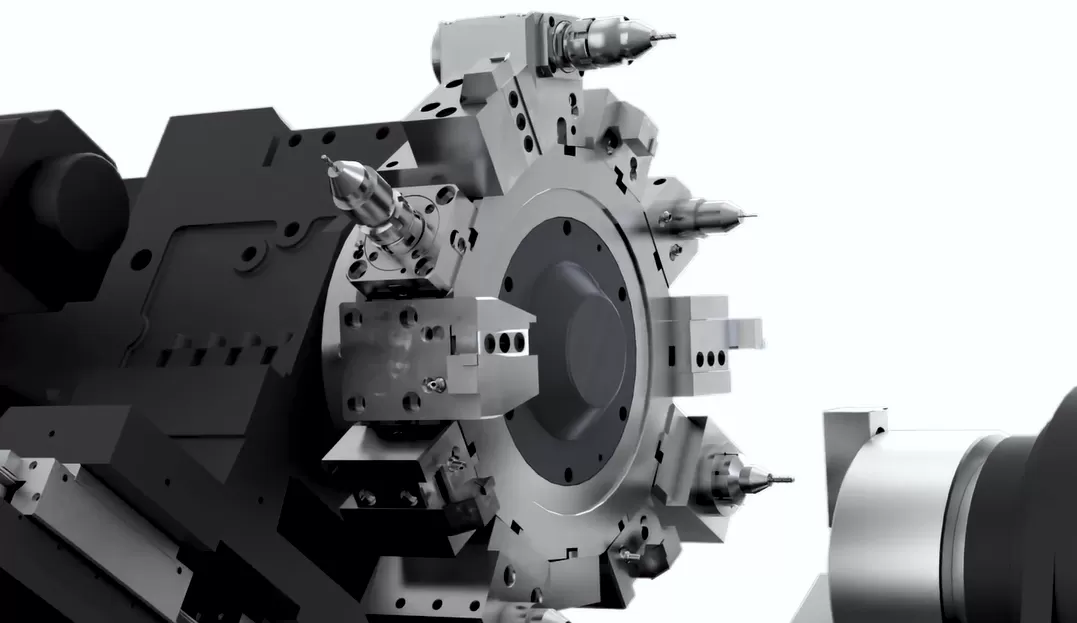

Tourelle motorisée BMT55 polyvalente avec axe Y

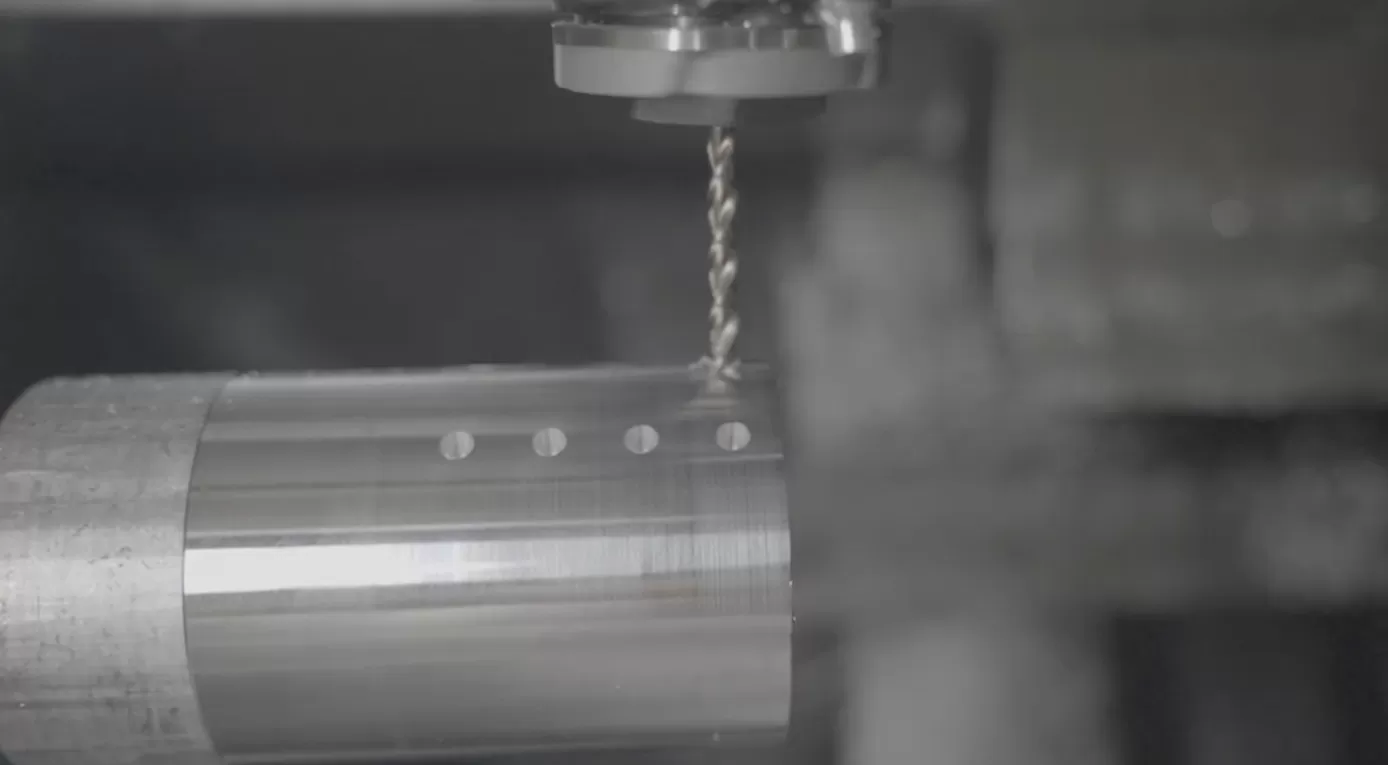

La flexibilité est essentielle pour les pièces complexes. Le L-35Y intègre une tourelle rapide et fiabletourelle à outils motorisée BMT55avec un axe Y intégré. Combinée aux options d'outillage motorisé axial et radial, et synchronisée avec l'axe C de la broche et le frein hydraulique, elle permet des opérations de fraisage, perçage et taraudage par interpolation 3 axes. Cela permet l'usinage complet de composants complexes en une seule configuration, augmentant considérablement l'efficacité, la précision et la cohérence.

Stabilité et contrôle améliorés

Soutenant le processus d'usinage, une contre-poupée hydraulique à fourreau avec pointe tournante offre une rigidité et une précision élevées pour un support prolongé de la pièce. L'ensemble de la machine est alimenté par un systèmesystème CNC FANUC, assurant un contrôle stable et fiable et une exécution transparente de toutes les fonctions d'usinage et auxiliaires requises.

Conçu pour les applications exigeantes

Le centre de tournage horizontal L-35Y est construit pour relever les défis de la fabrication de pièces complexes. Il est particulièrement apprécié par les fabricants de pièces automobiles et est largement adopté dans les secteurs des vannes, de la construction navale et de la machinerie d'ingénierie générale. Sa combinaison de vitesse, de précision et de capacité multifonction en fait un choix remarquable parmi les machines de tournage CNC modernes.

Un engagement envers l'excellence

Choisir le bon partenaire en machines-outils est crucial. En tant qu'entreprise cotée en bourse et nom de confiance parmi les fabricants mondiaux de tours CNC, nous soutenons le L-35Y avec un engagement envers la qualité, l'innovation et un support client total. Cette machine incarne notre dévouement à fournir des solutions de fabrication qui stimulent la productivité et la rentabilité.

Découvrez la puissance de la précision et de l'efficacité. Le centre de tournage horizontal CNC L-35Y est prêt à transformer votre atelier de production.
