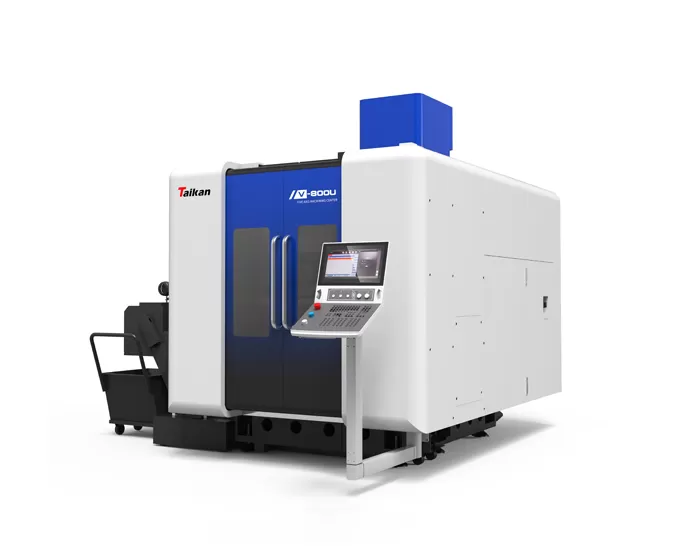

V-800U centre d'usinage vertical à 5 axes

Voyage

Voyage X/Y/Z

Mm

850/900/580

Une gamme de rotation d'axe

°

± 120

Gamme de rotation de l'axe C

°

360

Distance entre le nez de la broche et la surface de la table de travail

Mm

180-760

Tableau

Taille de la table

Mm

800*630

Charge max.

Kg

800

T-slot (nombre de fentes-largeur de fente * espacement)

Mm

9-18*65

Vitesse

Vitesse de traversée rapide de l'axe X/Y/Z

Mm/min

36

Vitesse de rotation de la traversée rapide de l'axe A/C

R/min

A:30/C:50

Précision

Précision de positionnement de l'axe X/Y/Z

Mm

0.006/0.006/0.006

Précision de répétabilité de l'axe X/Y/Z

Mm

0.004/0.004/0.004

Précision de positionnement de l'axe A/C

Sec

6/6

Précision de répétabilité de l'axe A/C

Sec

4/4

Broche

Puissance du moteur de la broche (S1/S6)

KW

30/36

Couple du moteur de la broche (S1/S6)

Nm

100/120

Vitesse de broche

R/min

0 ~ 16000

Spécifications du porte-outil

/

HSK A63

Outil magazine

Structure du magazine outil

/

Magasin de bras d'outil de chaîne

Outil capacité du magazine

T

40

Poids de l'outil max.

Kg

8

Longueur de l'outil max.

Mm

300

Diamètre max. (vide plein/adjacent)

Mm

Φ 80/φ 150

D'autres

Système CNC

/

Siemens SINUMERIK UN

Exigence de pression de source d'air

MPa

0.6 ~ 0.8

Capacité électrique totale

KW

75

Taille de la machine (longueur * largeur * hauteur)

Mm

5100*4500*3400

Poids de la machine principale (approx.)

KG

18000
