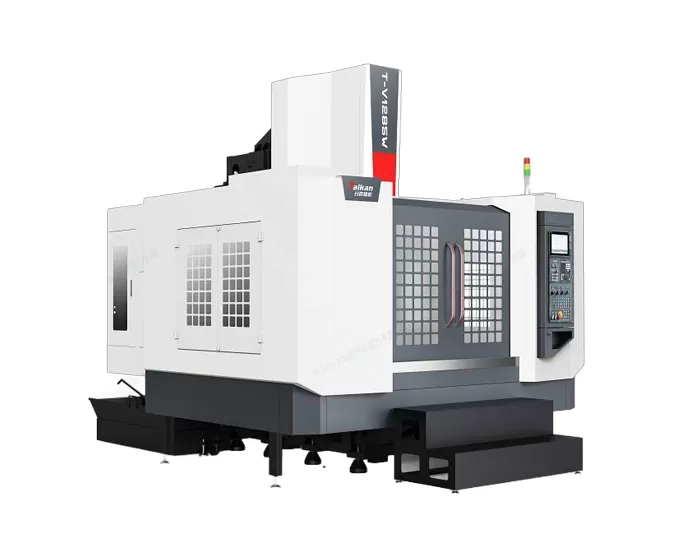

Name: HT-V1285W Centre d'usinage de moyeu de roue haute précision et haute efficacité
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristiques de T-V1285W centre d'usinage de moyeu de roue haute précision et haute efficacité

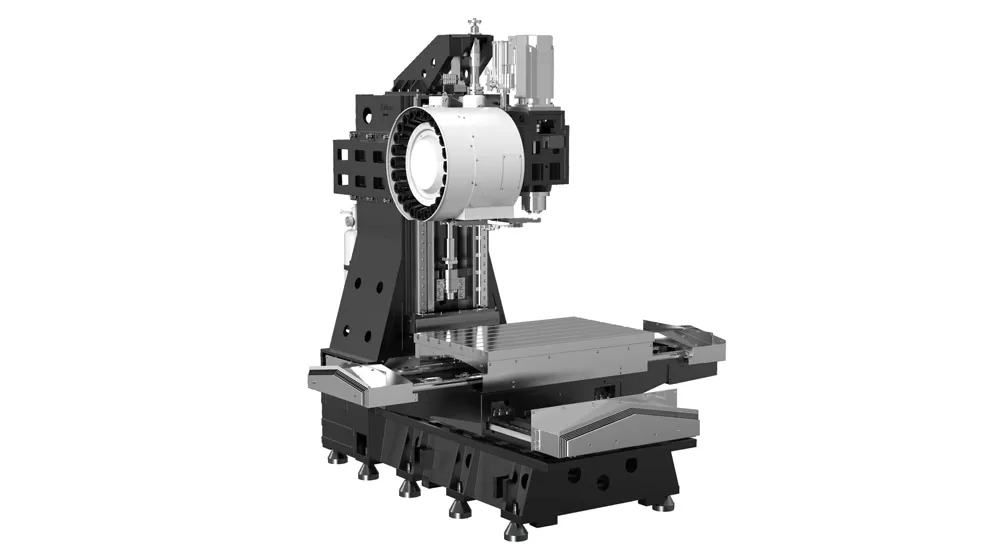

Structure de la machine

Conçu spécifiquement pour l'usinage de moyeux de roues automobiles jusqu'à 26 pouces, avec une course large, une vitesse de traitement rapide, une rigidité élevée et une précision.

La structure à glissière transversale à colonne fixe, la base stable et les colonnes à cadre en A à grande portée n'assurent aucune vibration ou déformation lors de la coupe à grande vitesse.

Axe Z optimisé

L'axe Z présente un équilibrage de l'azote et une conception à six blocs, assurant un mouvement fluide à grande vitesse et le rendant idéal pour l'usinage de surface à haute brillance.

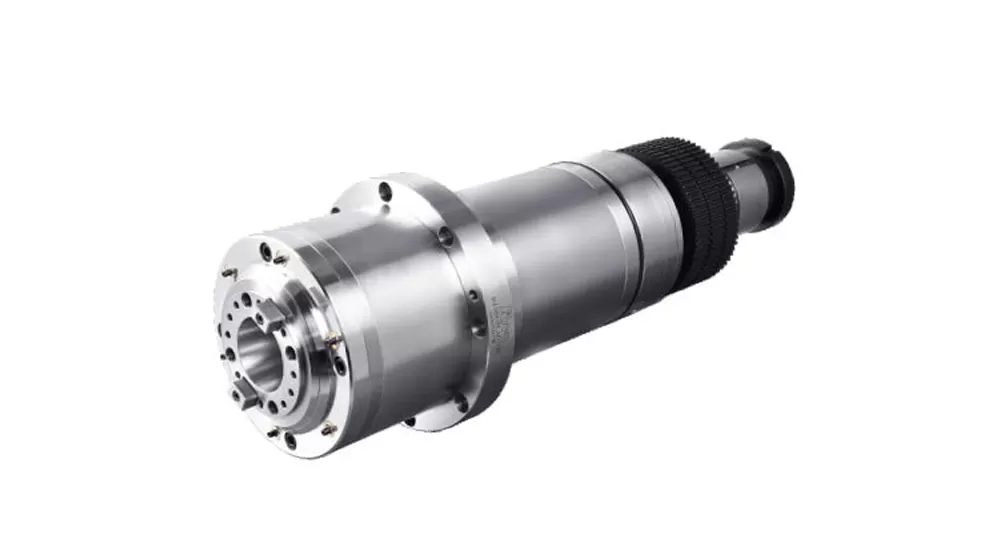

Broche

La machine dispose d'une unité de broche à grande vitesse de Taikan, équipée d'une tête de connexion directe BT40-12000 tr/min. La broche avant utilise une conception labyrinthe avec une protection contre les rideaux d'air, empêchant les fluides de coupe de pénétrer dans les roulements de broche.

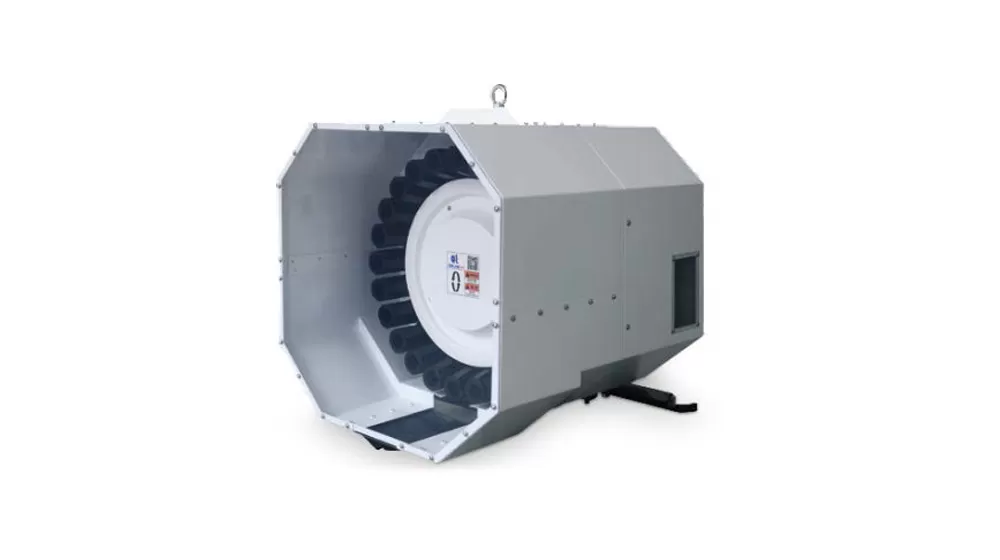

Outil Magazine

La machine est équipée d'un magasin d'outils de type bras 24 poches de Taikan, connu pour sa qualité fiable et ses performances stables.

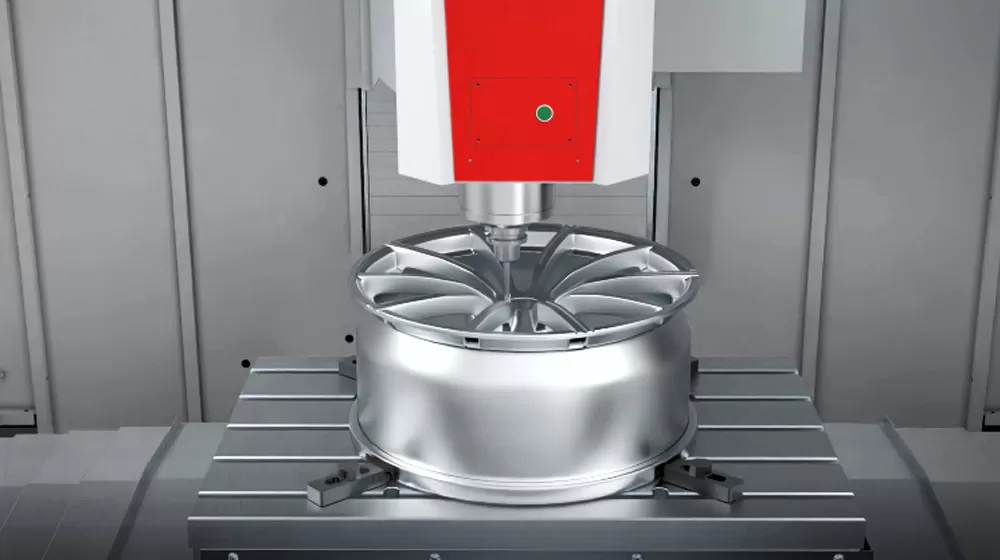

Application de T-V1285W centre d'usinage de moyeu de roue de haute précision et à haute efficacité

La pièce peut effectuer automatiquement et en continu plusieurs opérations d'usinage, y compris le fraisage, le forage, l'alésage, le contre-alésage, le revêtement ponctuel et le tapotement dans une seule configuration. Doté d'une longue conception de course d'axe Y, ce système est particulièrement adapté au traitement de pièces carrées ou circulaires, et a été largement appliqué dans la fabrication de moyeux de roue de véhicule à énergie nouvelle 26 pouces adoptant des processus de moulage/forgeage et la technologie de forgeage à matrice semi-solide.

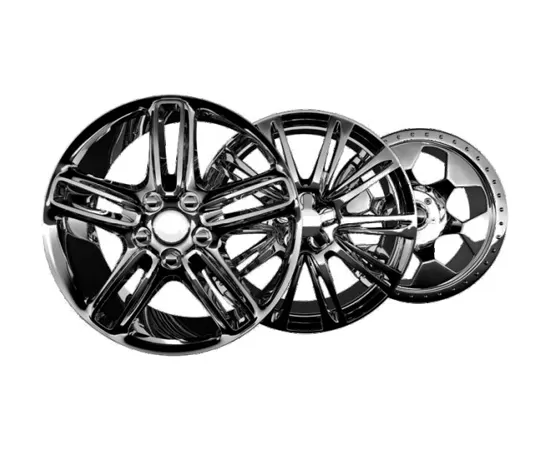

Exemple 1 Pièce

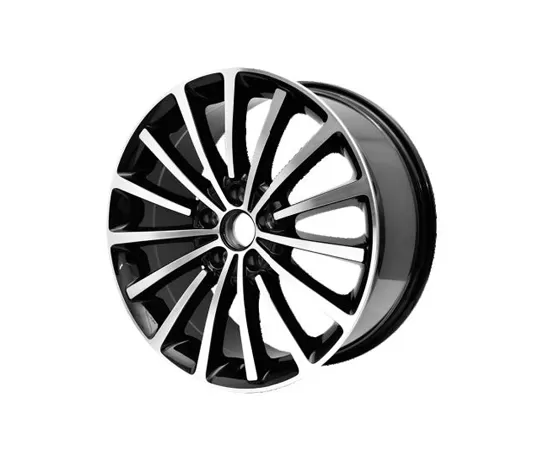

Exemple de pièce 2

Spécifications de la HT-V1285W

Item			Unit	HT-V1285W	Remarques
Déplacements	Course de la table (axe X)		mm	1200
	Course du chariot transversal (axe Y)		mm	850
	Course de la poupée porte-broche (axe Z)		mm	700
	Distance du nez de broche à la surface de la table		mm	80-780
	Distance du centre de la broche à la glissière du montant		mm	921
Table	Dimensions de la table		mm	1300×850
	Charge maxi (charge uniforme)		kg	1000
	Rainures en T (nombre de rainures - largeur * entraxe)		mm	7-18×125
Broche	Puissance moteur (nominale/ courte durée)		kW	11/15
	Couple moteur (nominal/ courte durée)		N.m	52.5/118
	Plage de vitesses		tr/min	50~12000 (Accouplement direct)
	Diamètre de la broche		mm	φ150
	Cône de broche		/	BT40
	Spécifications du rivet		/	P40T-I（MAS403）
Vitesses	Plage des vitesses d'avance de coupe		mm/min	1-10000
Vitesses	Vitesse de déplacement rapide des axes X/Y/Z		m/min	24/24/16
Précision	Précision de positionnement (X/Y/Z)		mm	0.01	GB/T18400.4(Course totale)
Précision	Répétabilité (X/Y/Z)		mm	0.007	GB/T18400.4(Course totale)
Magasin d'outils	Capacité d'outils		pcs	24
	Poids maxi d'outil		kg	7
	Longueur maxi d'outil		mm	250
	Diamètre maxi d'outil (tous postes / postes adjacents vides)		mm	Φ75/Φ150
Autres	Système CNC		/	FANUC 0I-MF
	Source d'air	Flow	L/min	≥280(ANR)
	Source d'air	Pression d'air	MPa	0.6~0.8
	Capacité de l'équipement		KVA	40
	Capacité du réservoir de liquide de refroidissement		L	350
	Dimensions de la machine		mm	3000×4080×3200	Correspondant aux axes XYZ
	Poids (approx.)		Kg	9200

Les informations sur cette page sont données à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
