Tour vertical CNC vs. Tour horizontal CNC : Différences clés expliquées

Dans la fabrication moderne, les tours verticaux CNC et les tours horizontaux CNC jouent un rôle essentiel dans l'usinage de précision. Cependant, leurs configurations structurelles et leurs avantages opérationnels les rendent adaptés à différentes applications. Taikan, fabricant de renom de tours CNC hautes performances, propose à la fois les tours verticaux CNC de la série D-VL et les tours horizontaux CNC de la série L-H, chacun étant conçu pour répondre à des besoins industriels spécifiques. Comprendre ces différences aide les fabricants à sélectionner la solution optimale pour leurs exigences d'usinage.

Conception structurelle et orientation de la pièce

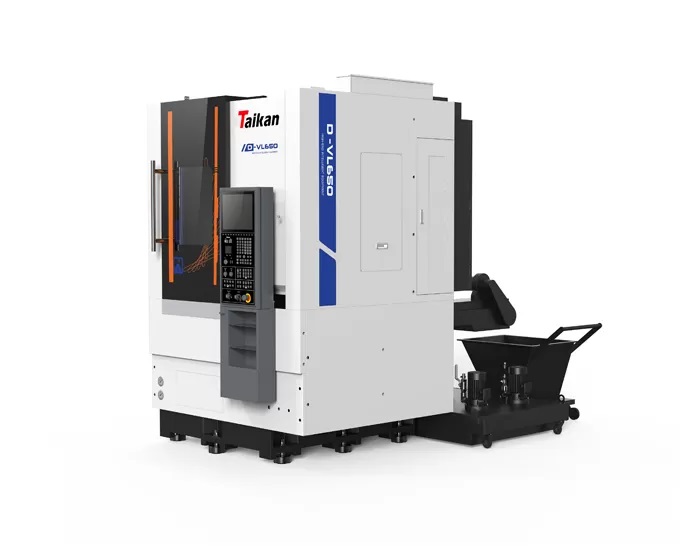

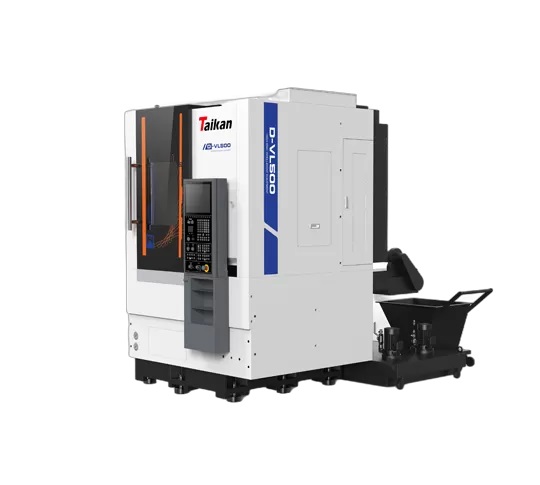

La principale différence entre untour vertical CNCet un tour horizontal CNC réside dans l'orientation de leur broche. Un tour vertical maintient la pièce debout sur une table rotative, tandis qu'un tour horizontal la fixe dans une broche montée horizontalement. Cette distinction fondamentale influence la stabilité et les capacités d'usinage : les tours verticaux excellent dans le traitement de pièces larges, lourdes ou courtes, alors que les tours horizontaux sont mieux adaptés aux pièces longues et cylindriques. La série D-VL de Taikan garantit une rigidité robuste pour les composants larges, tandis que la série L-Htour horizontalatteint une précision exceptionnelle pour les pièces élancées.

Efficacité et précision dans l'usinage intensif

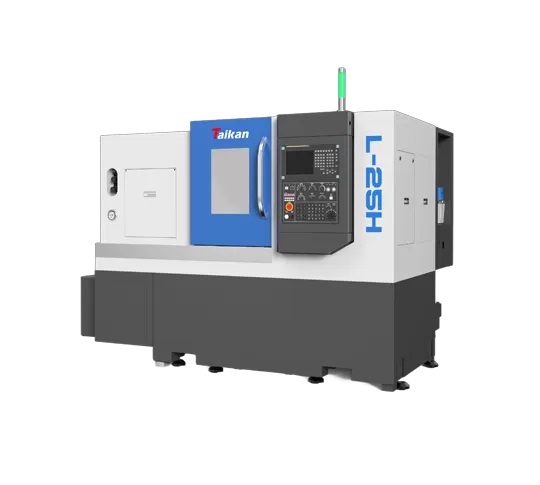

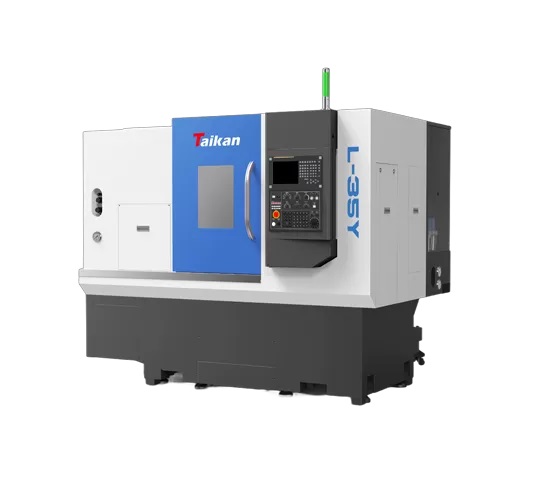

Pour les applications lourdes, les tours horizontaux CNC offrent une stabilité supérieure pour les arbres longs et les pièces en rotation. L'évacuation des copeaux assistée par gravité réduit les temps d'arrêt en empêchant l'accumulation de copeaux à l'intérieur de la machine. En revanche, les tours verticaux CNC sont idéaux pour l'usinage en bout de composants larges et plats comme les engrenages et les rotors, où la configuration verticale améliore la régularité du serrage. La série L-H de Taikan assure un tournage à grande vitesse avec des vibrations minimales, tandis que la série D-VL offre une précision exceptionnelle dans la production de pièces symétriques.

Utilisation de l'espace et flexibilité de fabrication

L'empreinte au sol est un facteur critique dans les installations industrielles. Un tour vertical CNC a généralement une plus grande empreinte en raison de sa configuration verticale, mais il est plus accessible pour le chargement de pièces volumineuses à l'aide de ponts roulants. En revanche, les tours horizontaux CNC, comme la série L-H de Taikan, nécessitent moins de dégagement vertical et permettent un usinage multi-axes fluide dans des configurations compactes. Les fabricants disposant de contraintes d'espace peuvent préférer les tours horizontaux, tandis que ceux manipulant des composants massifs bénéficient de la facilité de chargement des tours verticaux.

Applications des matériaux et adéquation industrielle

Différentes industries exigent des solutions d'usinage spécialisées. Les tours horizontaux CNC dominent dans des secteurs comme l'aérospatiale et l'automobile, où les arbres longs, les rotors de turbine et les vérins hydrauliques nécessitent une concentricité précise. Le tour vertical CNC est toutefois courant dans la production d'énergie et de machines lourdes, où les ébauches d'engrenages de grande taille ou les pièces en forme de disque nécessitent un usinage en bout stable. La série D-VL de Taikan prend en charge l'ébauche et la finition à couple élevé, tandis que la série L-H optimise le tournage continu à grande vitesse pour la production en série.

Choisir le tour CNC adapté à vos besoins

Le choix entre un tour CNC vertical et horizontal dépend du volume de production, de la forme de la pièce et des exigences de précision. Pour les fabricants usinant des composants longs et cylindriques avec des tolérances serrées, le tour horizontal CNC de la série L-H de Taikan offre une efficacité imbattable. À l'inverse, les ateliers manipulant des pièces lourdes de grand diamètre bénéficieront de la stabilité supérieure et de la facilité de montage du tour vertical CNC de la série D-VL.

Que ce soit pour optimiser les lignes de production pour des composants de grande taille ou pour des pièces aérospatiales de haute précision, Taikan propose des tours verticaux et horizontaux CNC adaptés aux exigences industrielles. Grâce à une automatisation de pointe, des systèmes de contrôle intelligents et une stabilité hautes performances, Taikan permet aux fabricants d'atteindre une efficacité d'usinage maximale.

En comprenant les atouts de chaque type de machine, les fabricants peuvent prendre des décisions éclairées pour maximiser la productivité tout en maintenant la précision et l'efficacité des coûts.

Toutes les machines de Taikan sont certifiées ISO et conçues pour une haute précision. Fabriquées selon des normes de qualité rigoureuses, elles garantissent un usinage fiable et précis, méritant la confiance des clients internationaux qui exigent une excellence constante. Bienvenue pournous contacter!
