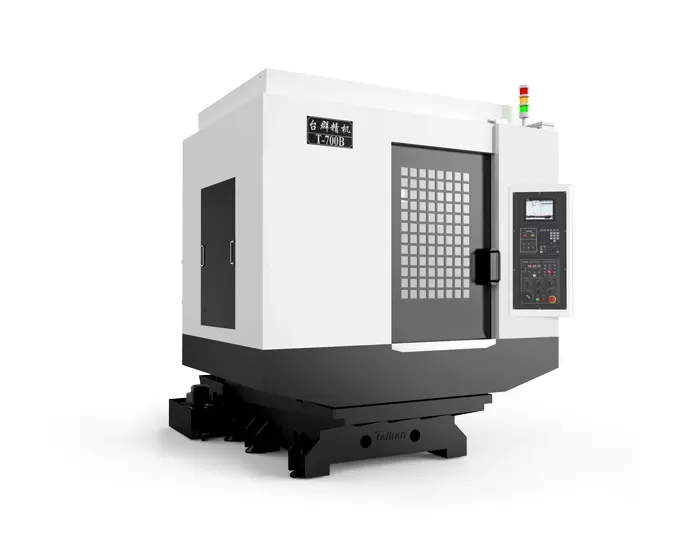

Centre d'usinage de perçage et fraisage haute vitesse et haute précision HT-700B

Déplacement

Course de la table (axe X)

mm

700

Course du chariot (axe Y)

mm

400

Course de la poupée porte-broche (axe Z)

mm

320

Distance du nez de broche à la surface de la table

mm

140-460

Distance du centre de broche à la surface de guidage du montant

mm

445

Table

Dimensions de la table

mm

800*400

Charge max.

kg

250

Rainures en T (nombre de rainures - largeur de rainure * espacement)

mm

3-18*125

Broche

Puissance moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

14.1/21.0

Vitesse du moteur de broche

rpm

20-20000

Cône de broche

/

BT30

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-15000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

48/48/48

Précision

Précision de positionnement (X/Y/Z)

mm

0.006

GB/T 18400.4

（Course totale）

Répétabilité (X/Y/Z)

mm

0.004

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids max. d'outil

kg

3

Longueur max. d'outil

mm

300

Diamètre max. d'outil (plein/avec poches adjacentes vides)

mm

Ф60/Ф80

Autres

Système CNC

Mitsubishi M80VA

Source d'air

Flow

L/min

≥200（ANR）

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

15

Capacité max. du réservoir de liquide de refroidissement

L

145

Dimensions de la machine

mm

2080*2630*2410

Correspondant aux axes X*Y*Z

Poids (environ)

kg

3150
