Diagnostics de machine CNC : 12 signes d'alarme à ne jamais ignorer

Dans la fabrication moderne, les machines CNC sont censées offrir une précision constante, une productivité élevée et un fonctionnement ininterrompu. Pourtant, la plupart des pannes majeures ne surviennent pas sans avertissement. Bien avant qu’une broche ne tombe en panne, qu’une alarme d’asservissement n’apparaisse ou qu’une machine ne s’arrête de manière inattendue, il existe généralement des symptômes subtils indiquant que quelque chose commence à mal tourner.

Malheureusement, de nombreux ateliers ne réagissent qu’après une panne. À ce stade, les coûts de réparation, les retards de production et la perte de capacité peuvent devenir importants.

Un diagnostic efficace des machines CNC consiste à identifier un comportement anormal de la machine suffisamment tôt pour éviter les temps d’arrêt imprévus. Que vous exploitiez un petit atelier d’usinage ou une grande installation de production, comprendre les signes avant-coureurs de la détérioration d’une machine peut contribuer à prolonger la durée de vie de l’équipement et à améliorer l’efficacité globale de la fabrication.

Pour les installations utilisant un centre d’usinage vertical, un diagnostic proactif joue souvent un rôle crucial dans le maintien de calendriers de production stables et la réduction des dépenses de maintenance.

Pourquoi le diagnostic des machines CNC est important

Les machines CNC modernes sont des systèmes hautement intégrés comprenant des broches, des entraînements d’asservissement, des vis à billes, des glissières, des systèmes de lubrification, des changeurs d’outils et des contrôleurs de machine. Un problème sur l’un de ces composants peut éventuellement affecter la qualité d’usinage ou la fiabilité de la machine.

Dans de nombreux environnements de production, en particulier ceux utilisant uncentre de fraisage verticalun seul problème de composant peut rapidement dégénérer en performances d’usinage instables s’il n’est pas détecté tôt.

L’objectif du diagnostic n’est pas simplement d’identifier les pannes, mais de reconnaître les problèmes en développement avant qu’ils ne deviennent des pannes.

Un programme de diagnostic efficace peut aider les fabricants à :

• Réduire les temps d’arrêt imprévus

• Améliorer la précision d’usinage

• Réduire les coûts de maintenance

• Prolonger la durée de vie de la broche et des composants

• Améliorer la planification de la production

• Augmenter l’efficacité globale de l’équipement (OEE)

Plus un problème est détecté tôt, moins il est généralement coûteux à corriger.

Signes avant-coureurs critiques des machines CNC nécessitant une attention immédiate

Ces signes avant-coureurs indiquent souvent des pannes mécaniques ou électriques en développement qui peuvent entraîner directement des temps d’arrêt machine s’ils sont ignorés.

1. Vibrations excessives de la broche

Les vibrations de la broche sont souvent l’un des premiers indicateurs qu’une machine CNC développe un problème mécanique grave.

Les opérateurs remarquent fréquemment les vibrations par la détérioration de l’état de surface, un bruit de machine inhabituel ou une usure accélérée des outils. Bien que des vibrations mineures puissent sembler inoffensives au début, un fonctionnement prolongé peut exercer une contrainte supplémentaire sur les roulements de broche et les composants rotatifs.

Les causes courantes incluent :

• Usure des roulements

• Déséquilibre de l’outil

• Mauvais positionnement du porte-outil

• Désalignement de la broche

Surveiller les tendances de vibration dans le temps est souvent plus utile que de réagir à une seule lecture anormale. Une augmentation progressive des vibrations indique généralement un problème en développement qui doit être examiné avant que des dommages importants à la broche ne surviennent.

2. Surchauffe persistante de la broche

Toutes les broches génèrent de la chaleur en fonctionnement, en particulier à des régimes élevés. Cependant, des élévations de température anormales ne doivent jamais être ignorées.

Des températures de broche excessives suggèrent souvent des problèmes dans le système de roulements, le circuit de lubrification ou le mécanisme de refroidissement. Si les températures de broche continuent d’augmenter au-delà des plages de fonctionnement normales, l’usure des composants peut s’accélérer rapidement.

Les opérateurs doivent être attentifs à :

• Cartes de broche anormalement chaudes

• Alarmes de température fréquentes

• Augmentation des vibrations accompagnée de chaleur

• Stabilité d’usinage réduite

Traiter la surchauffe rapidement peut éviter des reconstructions coûteuses de broche et des temps d’arrêt prolongés.

3. Alarmes d’asservissement fréquentes

Les alarmes d’asservissement font partie des indicateurs les plus courants de problèmes de contrôle de la machine en développement.

Bien que des alarmes occasionnelles puissent résulter de conditions de fonctionnement temporaires, des alarmes récurrentes indiquent souvent des problèmes sous-jacents dans le système de contrôle de mouvement.

Les causes potentielles incluent :

• Surcharge du moteur

• Défauts d’encodeur

• Défaillances du variateur

• Résistance mécanique excessive

Réarmer les alarmes de manière répétée sans identifier la cause première peut aggraver le problème et éventuellement entraîner un arrêt de la machine.

4. Dérive de la précision de positionnement

Une machine qui perd progressivement sa précision de positionnement peut continuer à fonctionner pendant des semaines avant que le problème ne devienne évident.

De nombreux fabricants découvrent les problèmes de positionnement lorsque les dimensions des pièces commencent à dériver vers les limites de tolérance ou que les inspections qualité révèlent des incohérences.

Les causes typiques incluent :

• Usure des vis à billes

• Imprécisions de l’encodeur

• Dilatation thermique

• Problèmes de réglage de l’asservissement

Étant donné que la précision de positionnement affecte directement la qualité du produit, même de petits écarts méritent une enquête rapide.

Problèmes de performance des machines CNC affectant la qualité d’usinage

Ces signes avant-coureurs peuvent ne pas arrêter immédiatement la production, mais ils peuvent avoir un impact significatif sur la qualité des pièces et l’efficacité de la fabrication.

5. Usure rapide des outils

Des réductions inattendues de la durée de vie des outils indiquent souvent des problèmes liés à la machine et non uniquement des problèmes d’outillage. Lorsque les outils s’usent nettement plus vite que prévu, la cause première peut impliquer des vibrations de la machine, un faux-rond de broche, des problèmes de rigidité ou des conditions de coupe inappropriées. Surveiller la consommation d’outils peut fournir des informations précieuses sur la santé de la machine et aider à identifier les problèmes mécaniques en développement avant qu’ils ne deviennent graves.

6. Mauvais état de surface

La qualité de l’état de surface constitue un indicateur précieux de l’état général de la machine.

Une machine qui produit constamment des surfaces lisses mais qui commence soudainement à générer des marques de broutage, des finitions rugueuses ou des textures irrégulières peut subir une instabilité mécanique.

Les causes potentielles incluent :

• Vibrations de broche

• Problèmes de porte-outil

• Usure des glissières

• Jeu structurel

Les changements dans l’état de surface apparaissent souvent avant que des symptômes mécaniques plus évidents ne se développent.

7. Problèmes de répétabilité

La répétabilité mesure la capacité d’une machine à produire des résultats identiques de manière répétée dans les mêmes conditions.

Lorsque des programmes d’usinage identiques génèrent des résultats variables, la répétabilité de la machine peut se détériorer.

Les contributeurs courants incluent :

• Usure mécanique

• Instabilité thermique

• Incohérences de l’asservissement

• Développement de jeu

Les problèmes de répétabilité peuvent réduire progressivement la cohérence du produit et augmenter les coûts de contrôle qualité.

Problèmes de maintenance qui s’aggravent avec le temps

Ces problèmes commencent souvent par des préoccupations de maintenance mineures mais peuvent devenir des problèmes de fiabilité majeurs s’ils sont négligés.

8. Dysfonctionnements du changeur d’outils automatique (ATC)

Le changeur d’outils automatique est essentiel pour maintenir l’efficacité de la production. Des changements d’outils lents, des échanges d’outils manqués ou des erreurs intermittentes de position d’outil peuvent indiquer des problèmes mécaniques ou de capteurs en développement.

Ignorer les premiers problèmes d’ATC peut entraîner des interruptions de production inattendues et des efforts de dépannage coûteux.

9. Problèmes du système de liquide de refroidissement

Les systèmes de liquide de refroidissement jouent un rôle crucial dans le contrôle de la température, la lubrification et l’évacuation des copeaux.

Une performance réduite du liquide de refroidissement peut entraîner :

• Mauvais état de surface

• Usure accrue des outils

• Déformation thermique

• Accumulation de copeaux

Des inspections de routine des pompes, des filtres, des buses et de la qualité du liquide de refroidissement peuvent prévenir de nombreux problèmes d’usinage avant qu’ils n’affectent la production.

10. Usure des vis à billes

Les vis à billes sont responsables de la conversion du mouvement rotatif en mouvement linéaire précis. À mesure que l’usure augmente, le positionnement de la machine devient moins cohérent et le jeu peut commencer à se développer.

Les signes avant-coureurs courants incluent :

• Dimensions incohérentes

• Irrégularités de mouvement des axes

• Augmentation du jeu

• Réduction de la précision de positionnement

Des inspections régulières aident à identifier l’usure avant que la précision d’usinage ne soit affectée.

11. Détérioration des glissières

Les glissières fournissent la stabilité et la rigidité nécessaires à l’usinage de précision. Avec le temps, la contamination, une lubrification inadéquate ou une charge excessive peuvent accélérer l’usure.

À mesure que les glissières se détériorent, les fabricants peuvent rencontrer :

• Rigidité réduite

• Augmentation des vibrations

• Précision d’usinage inférieure

• Problèmes d’état de surface

Une gestion appropriée de la lubrification reste l’un des moyens les plus efficaces de prolonger la durée de vie des glissières.

12. Irrégularités du système de lubrification

De nombreuses pannes graves de machines CNC peuvent être attribuées à une lubrification inadéquate. Lorsque les systèmes de lubrification ne parviennent pas à assurer une distribution d’huile appropriée, les composants critiques subissent une usure accélérée et une friction accrue.

Les signes avant-coureurs incluent souvent :

• Bruit anormal de la machine

• Températures de fonctionnement élevées

• Augmentation de l’usure des composants

• Alarmes de lubrification

Les inspections de routine de la lubrification sont parmi les pratiques de maintenance préventive les plus simples et les plus rentables disponibles.

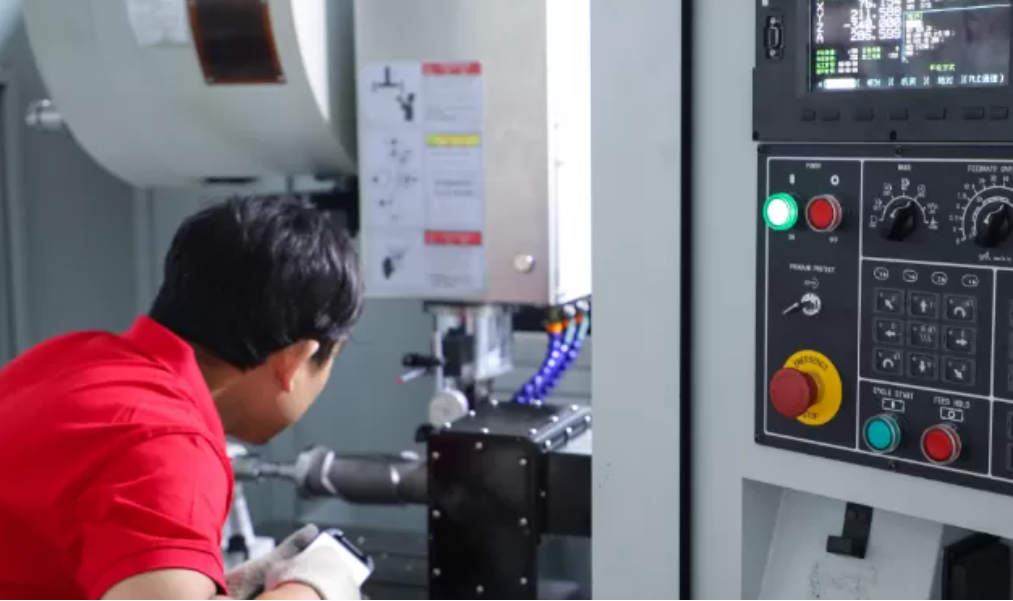

Liste de contrôle de l’inspection de la santé des machines CNC

Un programme d’inspection structuré aide les équipes de maintenance à identifier les problèmes en développement avant qu’ils n’affectent la production.

Les installations utilisant uncentre de perçage et de fraisagebénéficient souvent considérablement de programmes d’inspection structurés car ces machines fonctionnent fréquemment à des vitesses de broche élevées et des cycles de production exigeants.

Maintenance préventive vs maintenance réactive

De nombreux fabricants s’appuient encore sur la maintenance corrective, ne réparant les machines qu’après l’apparition de pannes. Bien que cette approche puisse sembler économique au départ, elle entraîne souvent des dépenses plus élevées à long terme.

Les fabricants les plus performants combinent des inspections de routine, une surveillance de l’état et des stratégies de maintenance prédictive pour réduire les pannes inattendues.

Comment les machines CNC modernes prennent en charge les diagnostics avancés

Alors que la fabrication évolue vers des environnements d’usine intelligente, les diagnostics des machines deviennent de plus en plus sophistiqués.

Les plateformes CNC modernes intègrent désormais des fonctionnalités telles que :

• Surveillance en temps réel de la broche

• Analyse de la charge de l’asservissement

• Compensation thermique

• Gestion de la durée de vie des outils

• Capacités de diagnostic à distance

• Fonctions de maintenance prédictive

Ces technologies permettent aux fabricants d’identifier les problèmes en développement plus tôt et de prendre des décisions de maintenance basées sur l’état réel des machines plutôt que sur des intervalles d’entretien fixes.

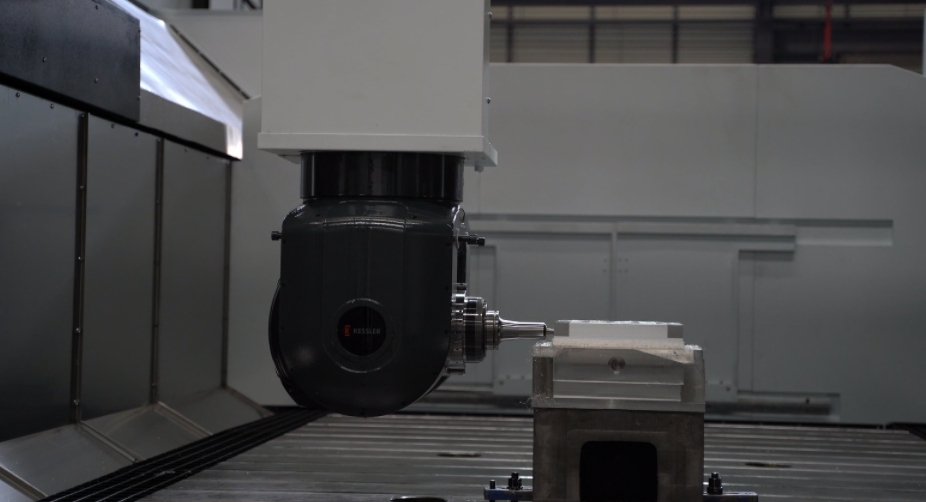

Pour les environnements de production plus vastes, les systèmes avancés de centres d’usinage à portique intègrent de plus en plus des technologies de surveillance intelligente qui améliorent la disponibilité des machines et la fiabilité opérationnelle.

Questions fréquemment posées

Qu’est-ce que le diagnostic des machines CNC ?

Le diagnostic des machines CNC désigne le processus de surveillance et d’analyse des performances de la machine pour identifier les problèmes mécaniques, électriques ou du système de contrôle en développement avant qu’ils n’entraînent une panne de l’équipement.

Quel problème de machine CNC doit être traité en premier ?

Les problèmes impliquant des vibrations de broche, une surchauffe, une précision de positionnement et des alarmes d’asservissement récurrentes doivent généralement recevoir la priorité la plus élevée car ils peuvent rapidement conduire à des temps d’arrêt majeurs ou à des réparations coûteuses.

À quelle fréquence les machines CNC doivent-elles être inspectées ?

Des vérifications opérationnelles de base doivent être effectuées quotidiennement, tandis que des inspections plus complètes doivent être menées mensuellement, trimestriellement et annuellement en fonction de l’utilisation de la machine.

La maintenance prédictive peut-elle réduire les temps d’arrêt des machines CNC ?

Oui. Les programmes de maintenance prédictive aident les fabricants à identifier les problèmes en développement avant que des pannes ne surviennent, réduisant ainsi les temps d’arrêt imprévus et améliorant l’efficacité de la maintenance.

Quels sont les composants de machine CNC les plus couramment nécessitant une maintenance ?

Les roulements de broche, les vis à billes, les systèmes d’asservissement, les systèmes de lubrification, les glissières, les systèmes de liquide de refroidissement et les changeurs d’outils automatiques font partie des composants les plus fréquemment entretenus.

Conclusion

La plupart des pannes de machines CNC ne surviennent pas soudainement. Elles se développent progressivement à travers des signes avant-coureurs que les opérateurs et les équipes de maintenance peuvent identifier bien avant qu’une panne majeure ne se produise.

En surveillant les vibrations de la broche, la surchauffe, la précision de positionnement, les alarmes d’asservissement, l’usure des outils, la performance du liquide de refroidissement, les conditions de lubrification et d’autres indicateurs critiques, les fabricants peuvent réduire considérablement les temps d’arrêt et améliorer la fiabilité de l’équipement.

Alors que la maintenance prédictive et la fabrication intelligente continuent d’évoluer, un diagnostic efficace des machines CNC restera l’une des stratégies les plus précieuses pour maximiser les performances des machines, prolonger la durée de vie de l’équipement et protéger la capacité de production.
